Sicherungsunterteil NH00 3x160A, mit Käfigklemme bis 70mm², für Montageplatte L00
Preis
59,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für Sicherungseinsätze6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Sicherung
-
SicherungsgrößeNH00
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei starrem Leiter1.5 - 70 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 70 mm²
Installation, Montage
-
Nominales Drehmoment8 - 8 Nm
-
Montage aufMontageplatte
-
Vertikale Montage möglichJa
-
Einbau-/AnschlussortVorne, Waagerecht, Senkrecht
-
Nominales Drehmoment Obere Klemme2,60 - 2,60 Nm
-
Nominales Drehmoment Untere Klemme2,60 - 2,60 Nm
Leistung
-
Leistungsabgabe bei IN4,95 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Spannung
-
Isolationsspannung Ui8000 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Bemessungsbetriebsspannung Ue690 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1160 A
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Abmessungen
-
Länge135 mm
-
Breite85 mm
-
Höhe100 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 70 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L00
-

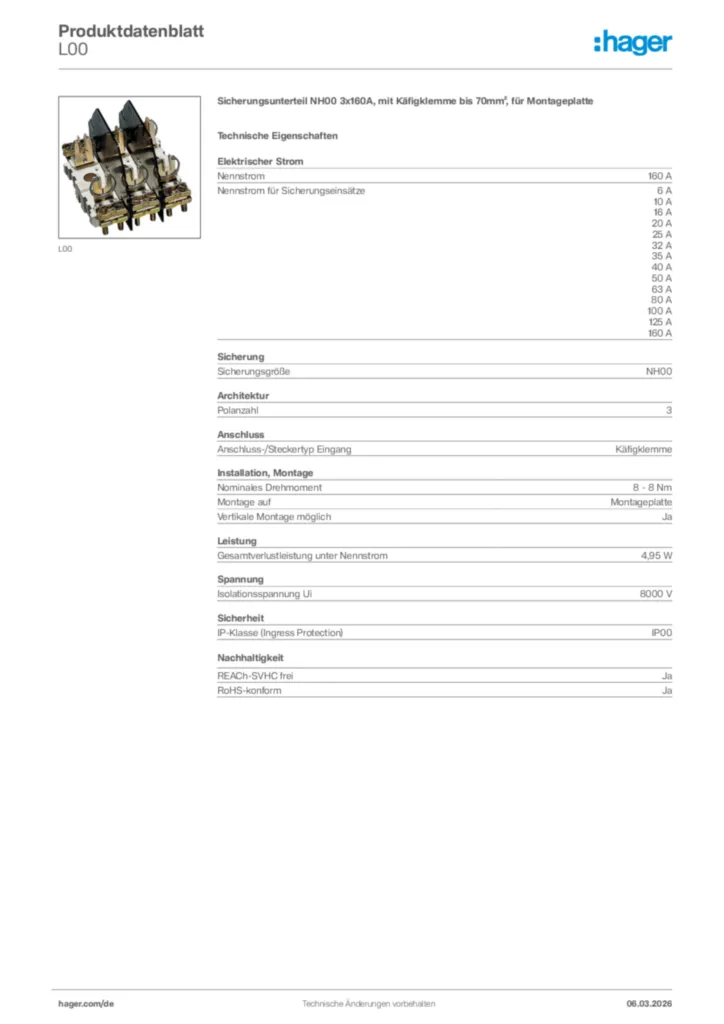

Produktdatenblatt
Hager Produktdatenblatt L00
Sicherungsunterteil NH00 3x160A, mit Käfigklemme bis 70mm², für Montageplatte
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L00CSicherungsunterteil NH00 4x160A, mit Käfigklemme bis 70mm² für SammelschienePreis106,90 €/ Stück * -
2
LT050USicherungsunterteil NH00 3x160A Aufbau Zu + Ab: Rahmenklemme 70 mm²Preis107,10 €/ Stück * -
3
LT152USicherungsunterteil NH1 3x250A Sammelschiene 40mm Universalanschluss M10Preis376,80 €/ Stück * -
4
LT150USicherungsunterteil NH1 3x250A Montageplatte Zu- und Abgang Schraubanschluss M10Preis242,40 €/ Stück * -
5
L00TSicherungsunterteil NH00 6x160A Tandem, mit Käfigklemme bis 70mm², SammelschienePreis122,80 €/ Stück *
