Sammelschienen-LS, 6A, 25kA, 2-p., 2 Abgänge, inkl. Plombierh., VPE=1St. KU9S16HE
Preis
89,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 5 Produkte verfügbar
Optionales Zubehör
Passend zu
-
ZB31SZählerschrank, univers Z, 1100x300x205 mm, Schutzklasse II, 84 Platzeinheiten
570,00 € / Stück* -
ZB32SZählerschrank, univ.Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten
717,80 € / Stück* -
ZB33SZählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten
983,20 € / Stück* -
ZB34SZählerschrank, univers Z, 1100x1050x205 mm, Schutzklasse II, 336 Platzeinheiten
1.219,80 € / Stück* -
ZB35SZählerschrank, univers Z, 1100x1300x205 mm, Schutzklasse II, 420 Platzeinheiten
1.517,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN6 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-225 kA
-
Nennstrom bei -15 °C7,26 A
-
Nennstrom bei -10 °C7,13 A
-
Nennstrom bei -5 °C7 A
-
Nennstrom bei 0 °C6,87 A
-
Nennstrom bei 5 °C6,73 A
-
Nennstrom bei 10 °C6,59 A
-
Nennstrom bei 15 °C6,45 A
-
Nennstrom bei 20 °C6,30 A
-
Nennstrom bei 25 °C6,15 A
-
Nennstrom bei 30 °C6 A
-
Nennstrom bei 35 °C5,84 A
-
Nennstrom bei 40 °C5,68 A
-
Nennstrom bei 45 °C5,52 A
-
Nennstrom bei 50 °C5,35 A
-
Nennstrom bei 55 °C5,17 A
-
Nennstrom bei 60 °C4,99 A
-
Nennstrom bei 65 °C4,80 A
-
Nennstrom bei 70 °C4,60 A
Architektur
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module1,5
Installation, Montage
-
Typ untere Anschlussklemme für modulare GeräteSammelschiene
Spannung
-
Bemessungsbetriebsspannung Ue240-240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Konnektivität
-
AnschlussartSteckanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe163 mm
-
Breite27 mm
-
Tiefe102 mm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

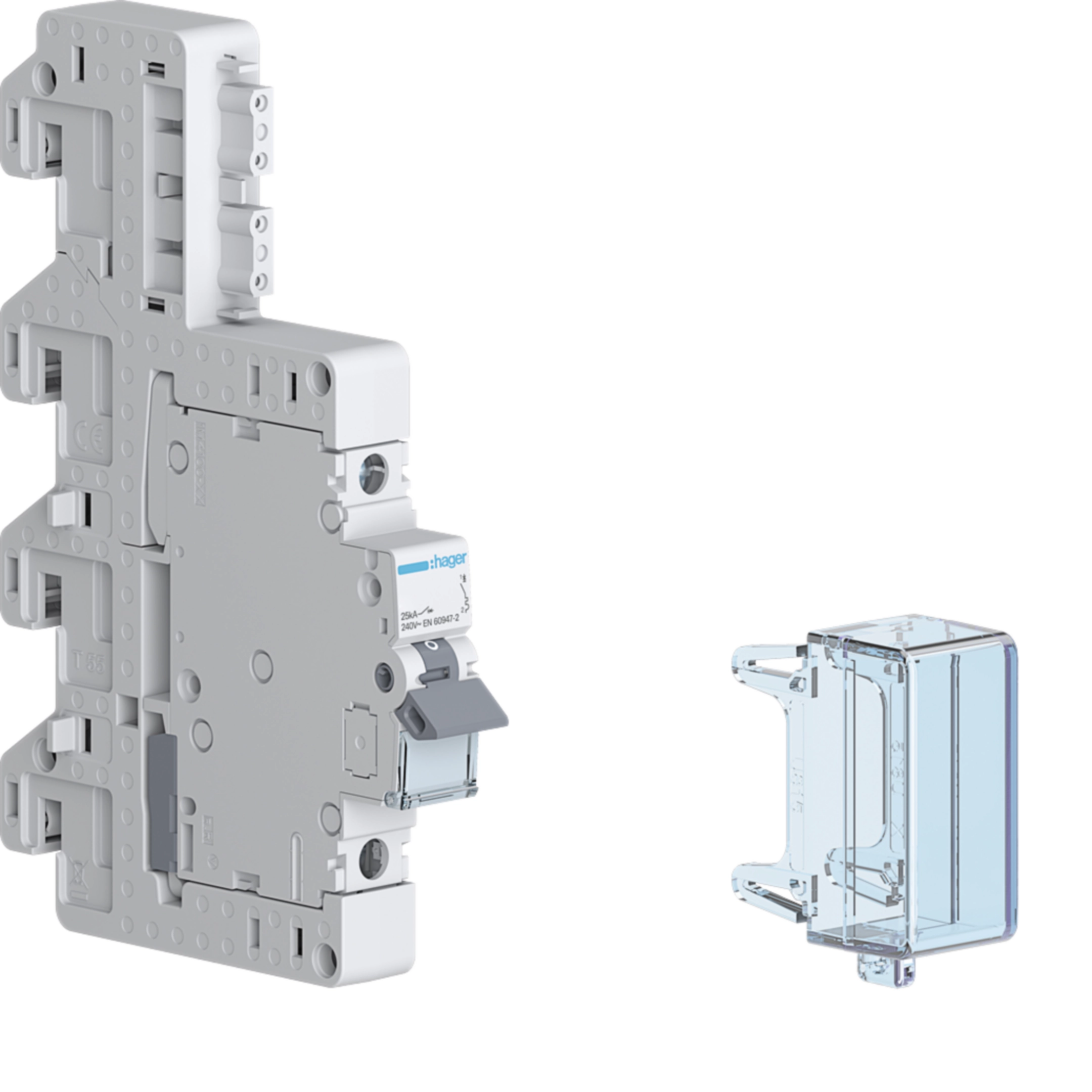

Produktbild KU9S16HE
-

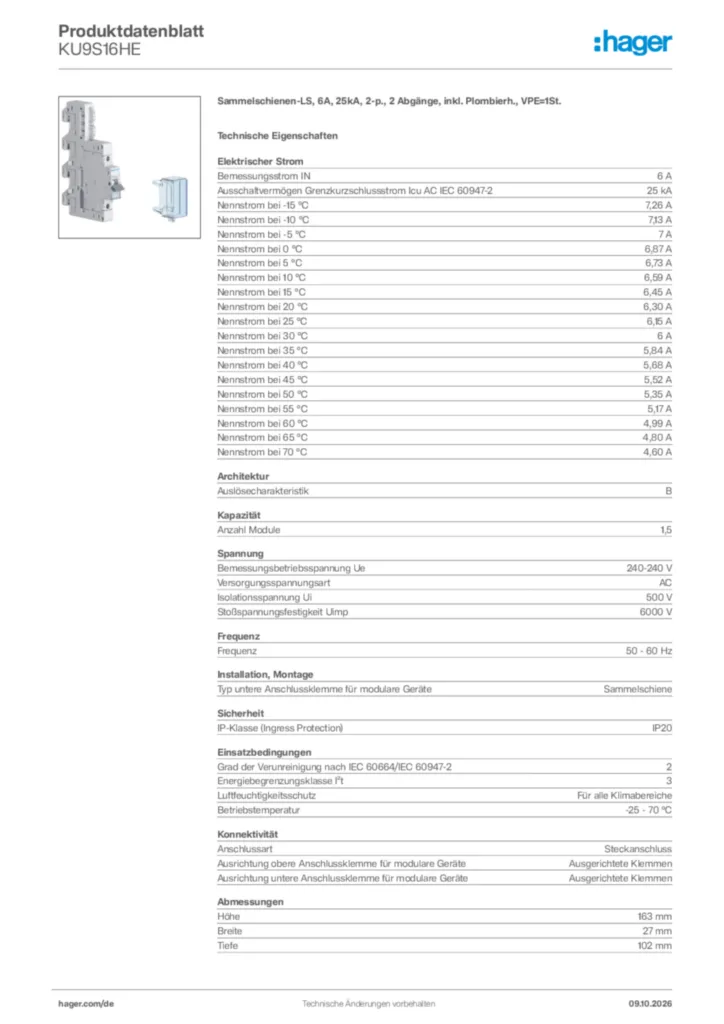

Produktdatenblatt
Hager Produktdatenblatt KU9S16HE
Sammelschienen-LS, 6A, 25kA, 2-p., 2 Abgänge, inkl. Plombierh., VPE=1St.
PDF -
Montageanleitung
Montageanleitung de-DE 2026-09-09
PDF4,25 MB -
Produktinformation
SALS - Sammelschienenleitungsschutzschalter
(26DE0127)
PDF2,59 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-08-04
PDF287,76 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZZ45WAN2PPRJ45-Buchse in Patch/Patch Ausführung 180° für WAN-Anwendung, IP20, CAT 6APreis53,90 €/ Stück * -
2
VZ00APZSteckdose Schuko, universal, mit Haltewinkel, für APZ, mit EuroadapterPreis26,20 €/ Stück * -
3
ZY14A3PBestückungspaket für §14a EnWG bei 3Punkt HZPreis121,60 €/ Stück * -
4
ZY14AEHZBestückungspaket für §14a EnWG bei EHZ mit RfZPreis121,60 €/ Stück * -
5
ZY14AKBSteuersignal-Klemmleiste für §14a EnWGPreis35,80 €/ Stück *
Ausschreibungstext
Sammelschienen-LS, 6A, 25kA, 2-p., 2 Abgänge, inkl. Plombierh., VPE=1St.
Sammelschienen-Leitungsschutzschalter (SALS) zur Spannungsversorgung für RfZ- oder APZ-Felder in Zähleranlagen zur normgerechten Versorgung von Kommunikationseinrichtungen im Netzanschlussraum (NAR) gemäß VDE-AR-N 4100.
Kontaktierungspunkte Sammelschiene: N und L3 für 12x5mm im 40mm-System nach DIN VDE 0603-1.
Geeignet für den Einsatz in Niederspannungsanlagen nach DIN VDE 0603.
Bemessungsstrom IN: 6 A
Auslösecharakteristik: B
Anzahl Module: 1,5
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : KU9S16HE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienen-Leitungsschutzschalter (SALS) zur Spannungsversorgung für RfZ- oder APZ-Felder in Zähleranlagen zur normgerechten Versorgung von Kommunikationseinrichtungen im Netzanschlussraum (NAR) gemäß VDE-AR-N 4100.
Kontaktierungspunkte Sammelschiene: N und L3 für 12x5mm im 40mm-System nach DIN VDE 0603-1.
Geeignet für den Einsatz in Niederspannungsanlagen nach DIN VDE 0603.
Bemessungsstrom IN: 6 A
Auslösecharakteristik: B
Anzahl Module: 1,5
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : KU9S16HE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
