BKE-A, 3-phasig, univers Z, mittig sitzend, Basisausführung, VPE = 1 Stück KU83LHE
BKE-A, 3-phasige Befestigungs- und Kontaktiereinrichtung für elektronische Haushaltszähler (eHZ), VDE-zertifiziert nach DIN VDE 0603-3-2. Für Kupferleiter 4-25 mm², starr/feindrähtig. Bemessungsstrom 63 Ampere, Dauerbetriebsstrom 32/44/50 Ampere. Einbaumaße: 179 mm Breite, 221 mm Höhe, 107 mm Tiefe. Zusatzklemmen für Spannungsabgriffe und Sicherung durch Steckschloss.
EAN
3250613806293
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
203,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 25 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
-
KU9B43GBE
BKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9B43GBZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9B43GVEBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9B43GVZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 10 Stück
327,60 € / Stück* -
KU9S115SBELeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=1 Stück
77,40 € / Stück* -
KU9S115SBZLeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=10 Stück
775,60 € / Stück* -
KU9S115YEY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S30SVESpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 1 Stück
27,40 € / Stück* -
KU9S30SVZSpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 10 Stück
272,40 € / Stück* -
KU9S40HESpgabgriff für APZ und RfZ, univers Z, 800mm für SPD
71,80 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S46GBEBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9S46GBZBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9S46GVEBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9S46GVZBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-verdichtet, 10Stück
327,60 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück*
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe255 mm
-
Breite179 mm
-
Tiefe107 mm
Werkstoff
-
FarbeReinweiß
Elektrischer Strom
-
Nennstrom63 A
Konnektivität
-
AnschlussartSchraubanschluss
Architektur
-
Polanzahl4
Anschluss
-
PhasenabgriffL1-L3, N
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

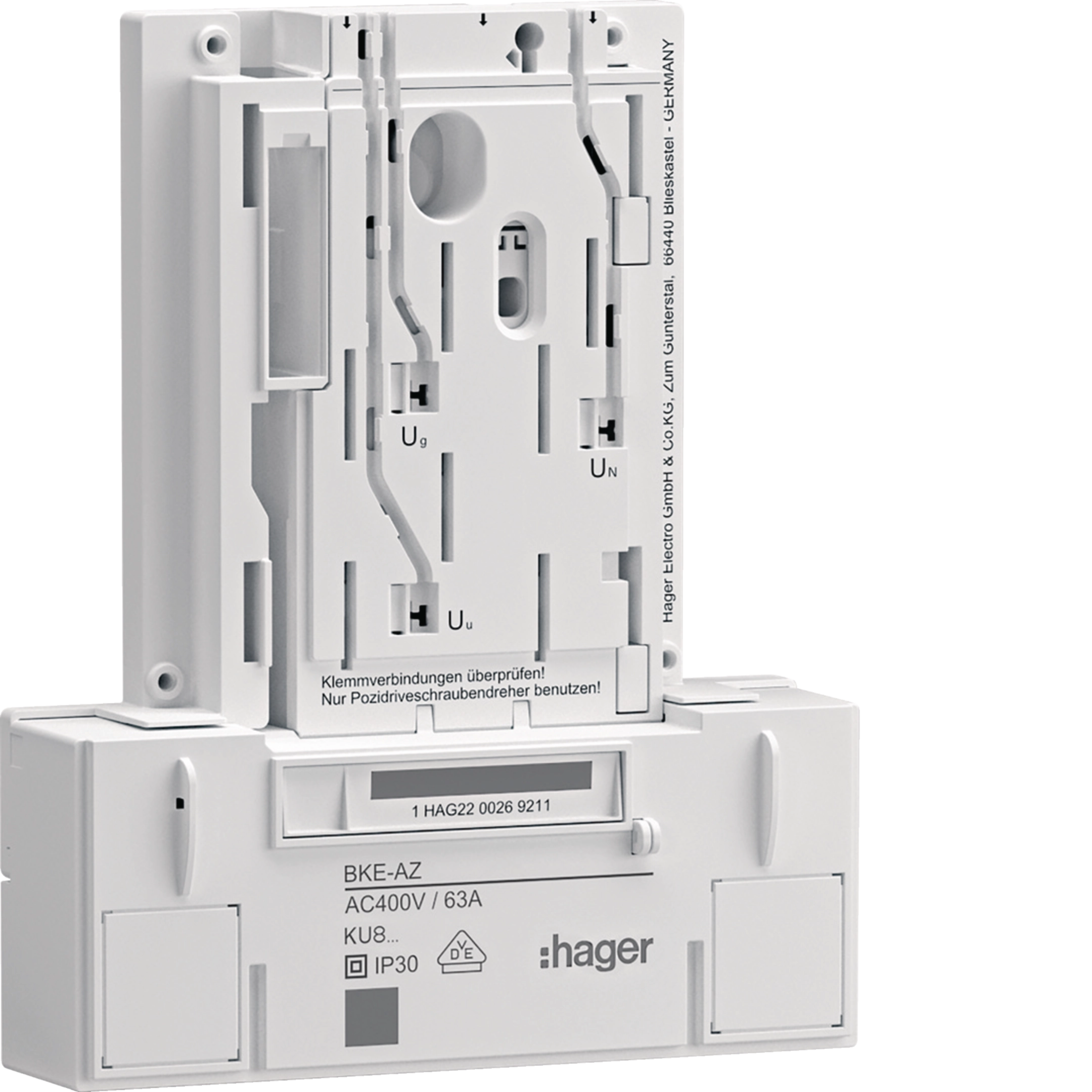

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KU83LHE
-

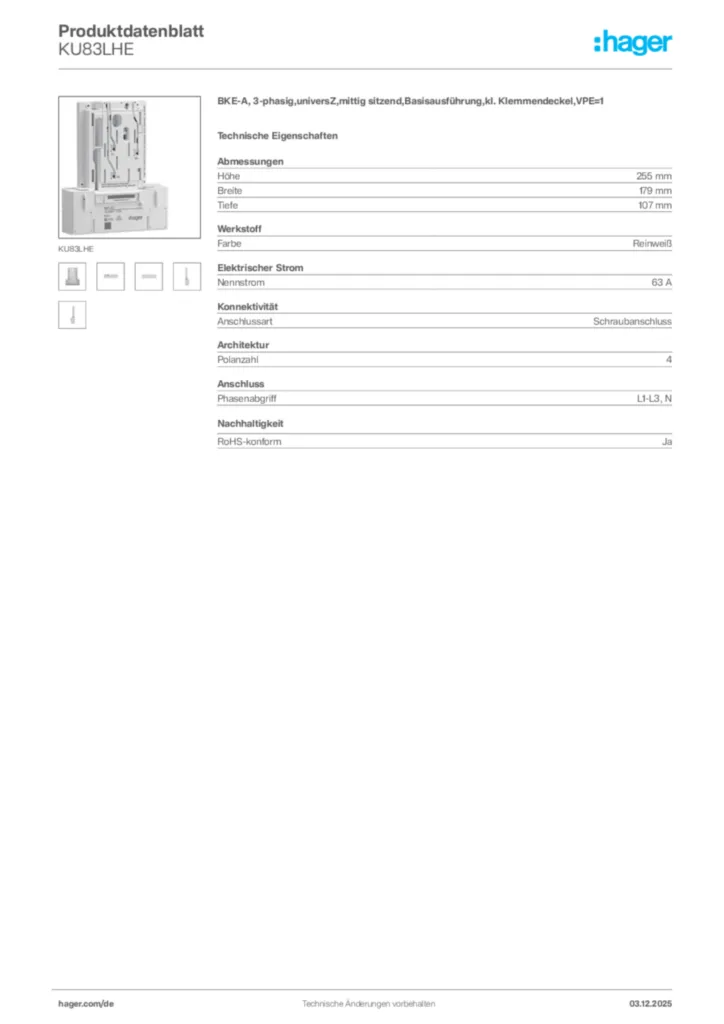

Produktdatenblatt
Hager Produktdatenblatt KU83LHE
BKE-A, 3-phasig,universZ,mittig sitzend,Basisausführung,kl. Klemmendeckel,VPE=1
PDF -
Montageanleitung
Montageanleitung de-DE 2023-12-12
PDF2,12 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Produktinformation
Anschluss an die Zukunft:
BKE-A / AZ Adapter von Hager (21DE0259)
PDF735,18 kB
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
PDF256,32 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EHZ001AAdapter R12/RJ10, für Verbindung von OKK 1Mbit zu TarifschaltgerätPreis10,50 €/ Stück * -
2
KU83CHEBKE-AZ, 3-phasig, uniZ, mittig sitzend, m. RfZ 10+2+2 PLE, kl. Klemmendeckel, VPE=1Preis242,70 €/ Stück * -
3
EHZ001KBKE-I-Datenschnittstelle (OKK), 1Mbit, Länge 450mmPreis72,50 €/ Stück * -
4
KU33AHZBKE-AZ 3-phasig, universZ, mit RfZ, 4+4 Platzeinheiten, kl. Klemmendeckel, VPE = 10Preis1.661,80 €/ Stück * -
5
KU40XXEBlindplatte für BKE, universZ, für BKE aller Hersteller, 1 StückPreis19,90 €/ Stück *
Ausschreibungstext
BKE-A, 3-phasig,universZ,mittig sitzend,Basisausführung,kl. Klemmendeckel,VPE=1
Befestigungs- und Kontaktiereinrichtung BKE-A mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit eHZ-Zähler: Breite 179 mm, Höhe 221 mm, Einbautiefe 107 mm.
Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100.
Dauerbetriebsstrom 32 A und 44 A (mit 16 mm²) nach VDE-AR-N 4100.
Dauerbetriebsstrom 50 A bei 70000 Betriebsstunden.
Hinweise: Anbaubarer Raum für Zusatzanwendungen möglich, mit Hutschienen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ.
Höhe: 255 mm
Breite: 179 mm
Tiefe: 107 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU83LHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Befestigungs- und Kontaktiereinrichtung BKE-A mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit eHZ-Zähler: Breite 179 mm, Höhe 221 mm, Einbautiefe 107 mm.
Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100.
Dauerbetriebsstrom 32 A und 44 A (mit 16 mm²) nach VDE-AR-N 4100.
Dauerbetriebsstrom 50 A bei 70000 Betriebsstunden.
Hinweise: Anbaubarer Raum für Zusatzanwendungen möglich, mit Hutschienen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ.
Höhe: 255 mm
Breite: 179 mm
Tiefe: 107 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU83LHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
