BKE-AZ univers Z mittig sitzend, 3-phasig, mit RfZ 10+2+2 PLE, 1 Stück KU83CHE
Die BKE-AZ eHz-Anschlusskassette für univers Z ist eine 3-phasige, mittig sitzende Kassette mit Anschlussraum für RfZ und 10+2+2 Platzeinheiten. Sie ist optimal für den Einsatz in der modernen Gebäudeinstallation geeignet und bietet eine hohe Flexibilität bei der Kabelverwaltung. Verpackungseinheit: 1 Stück.
EAN
3250613806279
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
237,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 19 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
KU9B43GBE
BKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 1 Stück
41,00 € / Stück* -
KU9B43GBZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 10 Stück
407,60 € / Stück* -
KU9B43GVEBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 1 Stück
32,20 € / Stück* -
KU9B43GVZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 10 Stück
320,20 € / Stück* -
KU9S115SBELeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=1 Stück
75,70 € / Stück* -
KU9S115SBZLeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=10 Stück
758,20 € / Stück* -
KU9S30SVESpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 1 Stück
26,80 € / Stück* -
KU9S30SVZSpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 10 Stück
266,30 € / Stück* -
KU9S40HESpgabgriff für APZ und RfZ, univers Z, 800mm für SPD
70,20 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
45,90 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
459,70 € / Stück* -
KU9S46GBEBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-Buchse, 1 Stück
41,00 € / Stück* -
KU9S46GBZBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-Buchse, 10 Stück
407,60 € / Stück* -
KU9S46GVEBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-verdichtet, 1 Stück
32,20 € / Stück* -
KU9S46GVZBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-verdichtet, 10Stück
320,20 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
52,80 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
527,40 € / Stück* -
KU9S80VBESpgsabgriff, universZ, 800mm, sw/bl, verdichtet-Buchse, 1 Stück
36,40 € / Stück* -
KU9S80VBZSpgsabgriff, universZ, 800mm, sw/bl, verdichtet-Buchse, 10 Stück
363,10 € / Stück*
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,50 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
127,60 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,40 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
167,50 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,00 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
219,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,30 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
258,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe353 mm
-
Breite195 mm
-
Tiefe107 mm
Werkstoff
-
FarbeReinweiß
Elektrischer Strom
-
Nennstrom63 A
Konnektivität
-
AnschlussartSchraubanschluss
Architektur
-
Polanzahl4
Anschluss
-
PhasenabgriffL1-L3, N
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

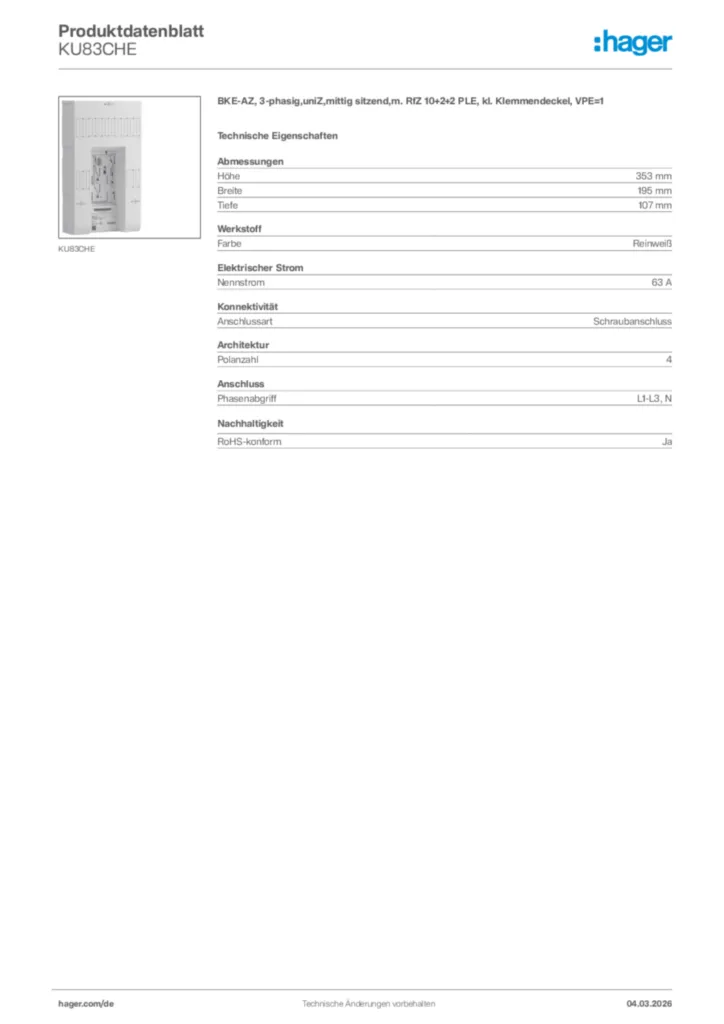

Produktbild KU83CHE
-
Montageanleitung
Montageanleitung de-DE 2023-12-12
PDF2,12 MB -
Broschüre
news April 2024
Für dich. Für uns alle. (24DE0010)
PDF10,54 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Produktinformation
Anschluss an die Zukunft:
BKE-A / AZ Adapter von Hager (21DE0259)
PDF735,18 kB
Übersicht Alt / Neu - BKE-AZ für den Elektrogroßhandel
(19DE0384_01)
PDF256,32 kB -
Technische Beilage (single-product)
Technischer Anhang - elektronische Haushaltszähler eHZ
Stand: 01.04.2022
PDF2,62 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung de-DE 2022-10-10
PDF119,32 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KU33AHZBKE-AZ 3-phasig, universZ, mit RfZ, 4+4 Platzeinheiten, VPE = 10Preis1.624,40 €/ Stück * -
2
KU40XXEBlindplatte für BKE, universZ, für BKE aller Hersteller, 1 StückPreis19,40 €/ Stück * -
3
KU40XXZBlindplatte für BKE, universZ, für BKE aller Hersteller, 10 StückPreis193,40 €/ Stück * -
4
KU73C10BKE-I, universZ, für EBS-Höhe 900mm, 4-polig, 10mm², mit SpannungsabgriffPreis148,10 €/ Stück * -
5
KU73C20BKE-I, universZ, für EBS-Höhe 1050mm, 4-polig, 10mm², mit SpannungsabgriffPreis155,30 €/ Stück *
Ausschreibungstext
BKE-AZ, 3-phasig, universZ, mittig sitzend, mit RfZ 10+2+2 PLE, VPE = 1 Stück
Befestigungs- und Kontaktiereinrichtung BKE-AZ mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert, mit Raum für Zusatzanwendungen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite 194 mm, Höhe 353 mm, Einbautiefe 107 mm mit Zusatzraum für 10+2+2 PLE.
Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100.
Dauerbetriebsstrom 50 A.
Höhe: 353 mm
Breite: 195 mm
Tiefe: 107 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU83CHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Befestigungs- und Kontaktiereinrichtung BKE-AZ mit VDE-Zeichen nach DIN VDE 0603-3-2 zur Aufnahme des steckbaren elektronischen Haushaltszählers (eHZ) nach FNN-Lastenheft, Zähler ist mittig angeordnet, daher für Klarsichtfensterschränke optimal geeignet, Berührungsschutzabdeckung für den Klemmleistenbereich wird durch den Zähler plombiert, mit Raum für Zusatzanwendungen für 10+2+2 PLE zur Aufnahme von Installationseinbaugeräten nach DIN 43880 Baugröße 1 (Reiheneinbaugeräte auf Hutschiene), Montage ohne Demontage des eHZ. BKE-Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter 4-25 mm², starr oder feindrähtig mit Aderendhülse. Steckbare, unter Spannung montierbare Zusatzklemmstellen hinter dem eHZ Zähler für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss möglich. Maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite 194 mm, Höhe 353 mm, Einbautiefe 107 mm mit Zusatzraum für 10+2+2 PLE.
Bemessungsstrom 63 A für Aussetzbetrieb nach VDE-AR-N 4100.
Dauerbetriebsstrom 50 A.
Höhe: 353 mm
Breite: 195 mm
Tiefe: 107 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU83CHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
