Der Klappdeckel Q08, mit den Maßen 294x294 mm, ist für 5 mm Bodenbelag geeignet. Aus robustem Polyamid in Eisengrau gefertigt, bietet er eine hohe Belastbarkeit und Langlebigkeit. Ideal für den Einsatz in Bereichen mit häufigem Zugang zu Unterflurbereichen.
EAN
4012002247259
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Klappdeckel, Einbaugröße Q08, 294x294mm, für 5mm Bodenbelag, Polyamid, eisengrau KDQ08057011
Preis
172,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungJa
Abmessungen
-
Einbautiefe53 mm
-
Einbaubreite294 mm
-
Einbaulänge294 mm
-
Länge314 mm
-
Breite314 mm
-
Tiefe der Bodenbelagsaussparung5 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q08
Installation, Montage
-
Geeignet für BodenvertiefungenNein
-
Geeignet für BetoninstallationJa
-
Geeignet für AussenbereichNein
-
Geeignet für DoppelbodeneinbauNein
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Werkstoff
-
WerkstoffPolyamid (PA)
-
FarbeEisengrau
-
RAL Nummer7011
Abdeckung, Tür
-
Werkstoff DeckelPolyamid (PA)
-
DeckelausführungKlappdeckel
Einsatzbedingungen
-
Vertikale Last auf kleine Oberfläche1,5 kN
Funktionen
-
Geeignet für UnterflurkanalJa
Texte
-
KabelauslassMit Kabelauslass im Deckel
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen1
-
Anzahl der Steckdosen SCHUKO8
Ausstattung
-
Anzahl der einbaubaren Geräte8
-
Anzahl der Gerätebecher4
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
Stoßfestigkeit IKIK08
-
Schutzart IP im ungenutzten ZustandIP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KDQ08057011
-

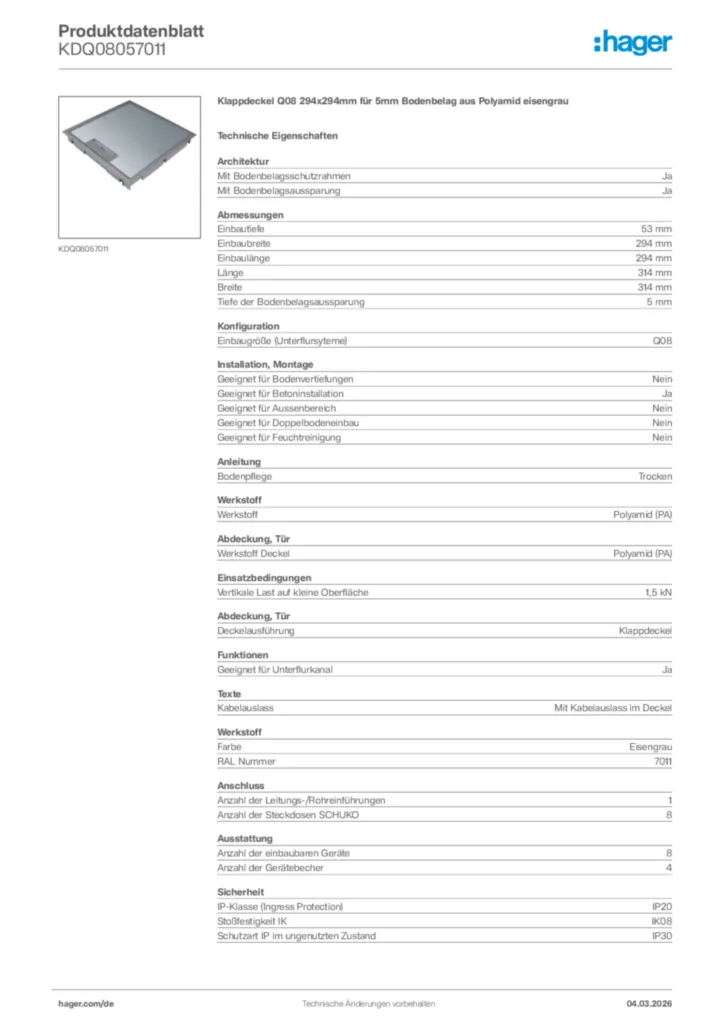

Produktdatenblatt
Hager Produktdatenblatt KDQ08057011
Klappdeckel Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau
PDF -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Klappdeckel KDQ08 für ultra-flache Einbautiefe
(16DE0111_13)
PDF208,48 kB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Produkt Zeichnung
ProductTechnicalDrawing_KDQ08057011
Product Drawing International 2023-04-18
PDF48,40 kB -
STEP Dateien
Step Model KDQ08057011
STEP Dateien International 2023-04-18
STP1,23 MB -
DXF Dateien
DXF Dateien International 2024-12-11
DXF197,84 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BSR02D01Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Metall Klappdeckel silberPreis355,10 €/ Stück * -
2
BSR02MTKMetall Tubus Deckel für Installationsdose R02 Alt KupferPreis307,50 €/ Stück * -
3
BSR02MTMMetall Tubus Deckel für Installationsdose R02 Alt MessingPreis307,50 €/ Stück * -
4
BSR02MTSMetall Tubus Deckel für Installationsdose R02 SilberPreis282,40 €/ Stück * -
5
BSR02D03Installationsdose R02, 2x SCHUKO, Keystone Typ 01 2-f, Kunststoff KlappdeckelPreis163,30 €/ Stück *
Ausschreibungstext
Klappdeckel Q08 294x294mm für 5mm Bodenbelag aus Polyamid eisengrau
Versorgungseinheit / Klappdeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 294 mm
Einbaulänge: 294 mm
Länge: 314 mm
Breite: 314 mm
Tiefe der Bodenbelagsaussparung: 5 mm
Einbaugröße (Unterflursyteme): Q08
Geeignet für Bodenvertiefungen: Nein
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Nein
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 1
Anzahl der Steckdosen SCHUKO: 8
Anzahl der einbaubaren Geräte: 8
Anzahl der Gerätebecher: 4
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : KDQ08057011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Versorgungseinheit / Klappdeckel für ultra-flache Einbautiefen nach DIN EN 50085-1 und DIN EN 50085-2-2, inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke, geeignet für Bodendosen, estrichbündiges und Aufboden Kanalsystem, mit Belagschutzrahmen.
Mit Bodenbelagsschutzrahmen: Ja
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 53 mm
Einbaubreite: 294 mm
Einbaulänge: 294 mm
Länge: 314 mm
Breite: 314 mm
Tiefe der Bodenbelagsaussparung: 5 mm
Einbaugröße (Unterflursyteme): Q08
Geeignet für Bodenvertiefungen: Nein
Geeignet für Betoninstallation: Ja
Geeignet für Aussenbereich: Nein
Geeignet für Doppelbodeneinbau: Nein
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Polyamid (PA)
Werkstoff Deckel: Polyamid (PA)
Vertikale Last auf kleine Oberfläche: 1,5 kN
Deckelausführung: Klappdeckel
Geeignet für Unterflurkanal: Ja
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Ja
Farbe: Eisengrau
RAL Nummer: 7011
Anzahl der Leitungs-/Rohreinführungen: 1
Anzahl der Steckdosen SCHUKO: 8
Anzahl der einbaubaren Geräte: 8
Anzahl der Gerätebecher: 4
IP-Klasse (Ingress Protection): IP20
Stoßfestigkeit IK: IK08
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : KDQ08057011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
