Automatische Umschalter für Netz-Generator 4x400A HIC440G
EAN
3250613131814
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
11.246,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC204
Klemmenabdeckungen für Lasttrennschalter 200-400A, 4polig
64,70 € / Stück*
-
HZ158
Phasenschiene 400A
273,80 € / Stück* -
HZI412Spannungsabgriff für Lastumschalter HICxxxG/E 400 A
238,70 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC1263000 W
Architektur
-
Polanzahl4
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

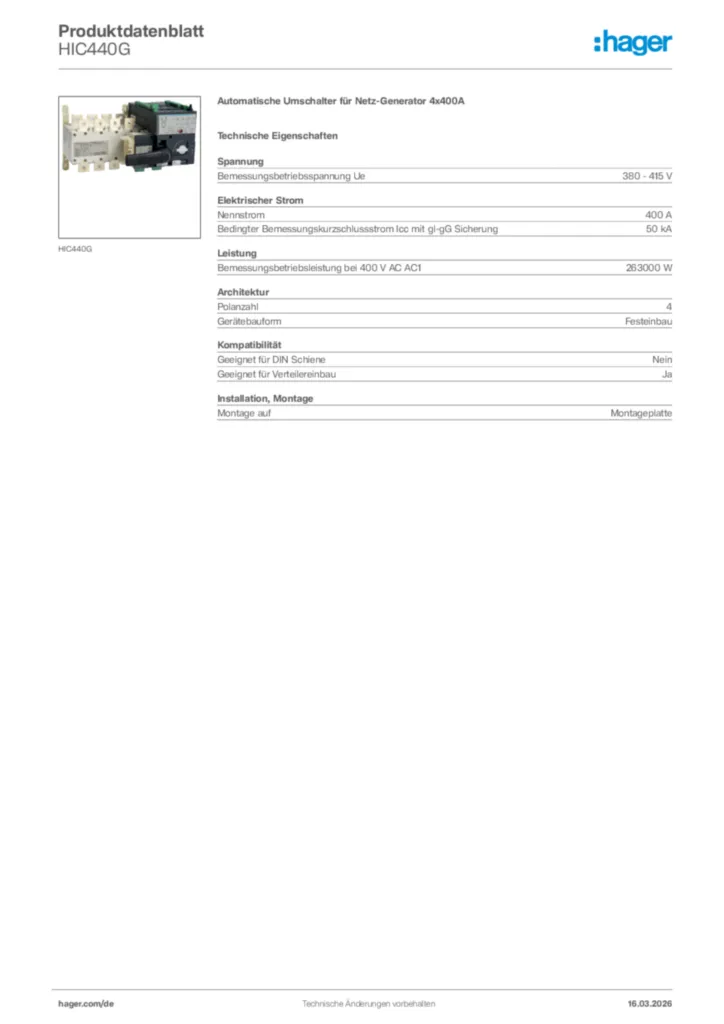

Produktbild HIC440G
-
Montageanleitung
Montageanleitung International 2021-09-02
PDF3,75 MB
Montageanleitung de-DE 2021-09-02
PDF4,23 MB -
Endverbraucher Kurzanleitung
Endverbraucher Kurzanleitung zh-CN, en-GB, fr-FR 2016-12-05
PDF5,28 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-07
PDF621,91 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIB412MLastumschalter mit Motorantrieb 4polig 125A2.581,20 €/ Stück * -
2
HIB416MLastumschalter mit Motorantrieb 4polig 160A3.048,80 €/ Stück * -
3
HIB425MLastumschalter mit Motorantrieb 4polig 250A3.853,30 €/ Stück * -
4
HIB440MLastumschalter mit Motorantrieb 4polig 400A5.255,80 €/ Stück * -
5
HIB463MLastumschalter mit Motorantrieb 4polig 630A6.733,90 €/ Stück *
Ausschreibungstext
Automatische Umschalter für Netz-Generator 4x400A
Lastumschalter mit Motorantrieb für Generator/Netz nach DIN EN 60947-3 und DIN EN 60947-6-1 zur Fernschaltung von 2 Niederspannungsstromkreisen mit Sicherheitstrennung zum Einbau in Verteilern. Der Umschalter bestehen aus zwei übereinander angeordnete Lasttrennschalter mit Verriegelung und Fernantrieb.
Funktion:
- 3 stabile Schaltstellungen (I-0-II) und das automatische Umschalten unter Last von einer Stellung zur anderen Sicherheitstrennung mit Schaltstellungsanzeige
- manueller Notschaltgriff
- großzügig dimensionierte Anschlussschienen, die den Einsatz von Verbindungsschienen ermöglichen
- integriertes Steuergerät zur automatischen Umschaltung
- Anwendung speziell für Netz/Generatorersatz
- Einsatz mit temporärer Unterbrechung der Lastversorgung, also nicht unterbrechungsfrei.
Mit Bereitschaftsrelais mit ständiger Überwachung der Verfügbarkeit des Gerätes, integrierter Hilfsschalter (SÖ) für jede Schaltstelle und automatische oder manuelle Umschaltung wählbar.
Hinweis: Eine manuelle Verriegelung mit Vorhängeschloss ist möglich.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Nennstrom: 400 A
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 263000 W
Fabrikat : Hager oder gleichwertig
Artikel : HIC440G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lastumschalter mit Motorantrieb für Generator/Netz nach DIN EN 60947-3 und DIN EN 60947-6-1 zur Fernschaltung von 2 Niederspannungsstromkreisen mit Sicherheitstrennung zum Einbau in Verteilern. Der Umschalter bestehen aus zwei übereinander angeordnete Lasttrennschalter mit Verriegelung und Fernantrieb.
Funktion:
- 3 stabile Schaltstellungen (I-0-II) und das automatische Umschalten unter Last von einer Stellung zur anderen Sicherheitstrennung mit Schaltstellungsanzeige
- manueller Notschaltgriff
- großzügig dimensionierte Anschlussschienen, die den Einsatz von Verbindungsschienen ermöglichen
- integriertes Steuergerät zur automatischen Umschaltung
- Anwendung speziell für Netz/Generatorersatz
- Einsatz mit temporärer Unterbrechung der Lastversorgung, also nicht unterbrechungsfrei.
Mit Bereitschaftsrelais mit ständiger Überwachung der Verfügbarkeit des Gerätes, integrierter Hilfsschalter (SÖ) für jede Schaltstelle und automatische oder manuelle Umschaltung wählbar.
Hinweis: Eine manuelle Verriegelung mit Vorhängeschloss ist möglich.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Nennstrom: 400 A
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 263000 W
Fabrikat : Hager oder gleichwertig
Artikel : HIC440G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
