Automatischer Lastumschalter mit Schaltstellungsanzeige 4P 125A 400V HIC412A
EAN
3250613191252
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
3.319,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZI300
Hilfskontakt HIC 1NO + 1NC , 20-160A
175,20 € / Stück*
-
HZC218
Klemmenabdeckungen für Lasttrenn-/umschalter 100-160A, 4polig
45,70 € / Stück* -
HZI210Plombierbare Abdeckung für aut. Lastumschalter HIC*
97,00 € / Stück*
-
HZI230
Einphasiger Spannungsabgriff
81,50 € / Stück* -
HZI400Überbrückungsschienen 2x4P 63-125A
201,90 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
Elektrischer Strom
-
Nennstrom125 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC182000 W
Architektur
-
Polanzahl4
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

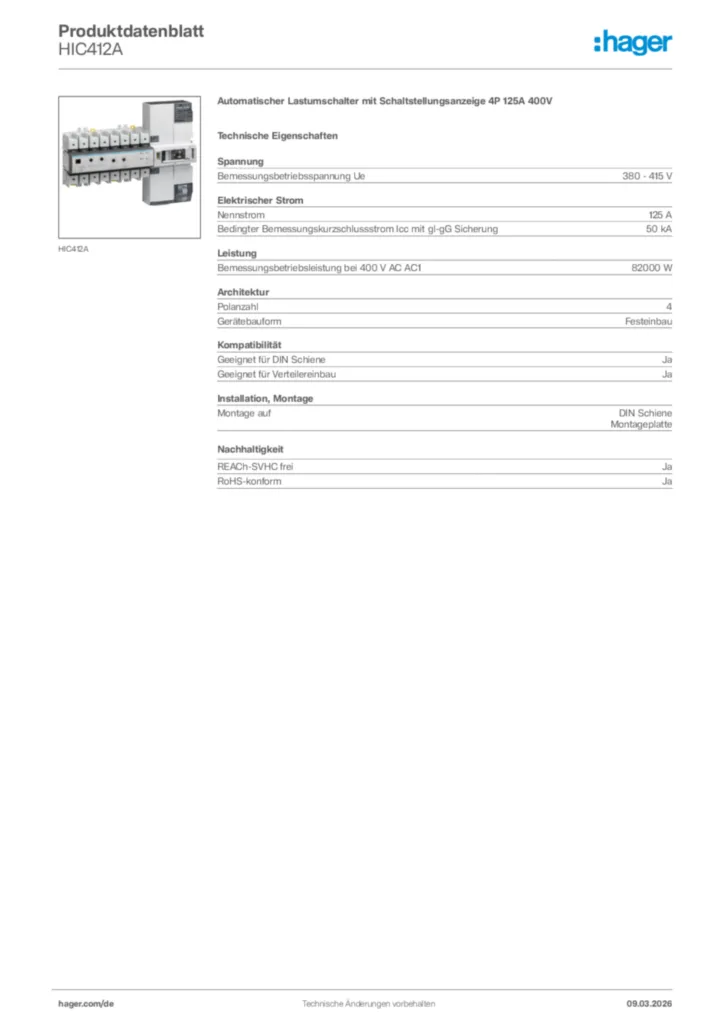

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HIC412A
-
Betriebsanleitung
Betriebsanleitung International 2021-01-19
PDF5,29 MB
Betriebsanleitung de-DE 2021-01-19
PDF5,30 MB -
Montageanleitung
Montageanleitung International 2020-04-14
PDF1,89 MB
Montageanleitung für HIC4xxA - Lastumschalter, automatisch (DE, 2020-04)
Montageanleitung de-DE 2020-04-14
PDF1,90 MB
Montageanleitung für HIC402A - Motorisierten Umschalter 4P 400V (DE-EN-FR, Stand: 06.2012)
Montageanleitung International 2018-11-23
PDF2,23 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-07
PDF621,91 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIB412MLastumschalter mit Motorantrieb 4polig 125A2.581,20 €/ Stück * -
2
HIB416MLastumschalter mit Motorantrieb 4polig 160A3.048,80 €/ Stück * -
3
HIB425MLastumschalter mit Motorantrieb 4polig 250A3.853,30 €/ Stück * -
4
HIB440MLastumschalter mit Motorantrieb 4polig 400A5.255,80 €/ Stück * -
5
HIB463MLastumschalter mit Motorantrieb 4polig 630A6.733,90 €/ Stück *
Ausschreibungstext
Automatischer Lastumschalter mit Schaltstellungsanzeige 4P 125A 400V
Modularer automatischer Lastumschalter mit Schaltstellungsanzeige nach IEC 60947-3 und IEC 60947-6-1 schaltet zwischen Quelle 1 (z.B. Netzspannung) und Quelle 2 (z.B. Notstromversorgung) um. Bei Netzausfall übernehmen eine integrierte Steuerung die Notstromversorgung und bei Netzwiederkehr schaltet das Gerät automatisch zurück. Das DIN-Schienen Gerät mit eingebauter Vorhängeschlossfunktion wird über die Einspeisung selbstversorgt. Messgenauigkeit: Frequenz 1%, Spannung 1%. Schutzklasse: Klasse 1. Die Konfiguration erfolgt über 4 Potenziometer und DIP-Schalter auf der Frontseite des Gerätes. Umschalter gewährleisten: - Stabile Positionen (I - 0 - II), keine Beeinträchtigung durch typische Vibrationen und Stöße - Einfache Installation mit effektiver Ergonomie - Fenster mit Positionsanzeige I - 0 - II - Integrierte Schalterabschaltung. Hinweis: Zur Aufnahme bis zu 2 Hilfskontaktblöcke und 1 NOC Hilfskontakt (für jede Position I -0 - II).
Bemessungsbetriebsspannung Ue: 380 - 415 V
Nennstrom: 125 A
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Fabrikat : Hager oder gleichwertig
Artikel : HIC412A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer automatischer Lastumschalter mit Schaltstellungsanzeige nach IEC 60947-3 und IEC 60947-6-1 schaltet zwischen Quelle 1 (z.B. Netzspannung) und Quelle 2 (z.B. Notstromversorgung) um. Bei Netzausfall übernehmen eine integrierte Steuerung die Notstromversorgung und bei Netzwiederkehr schaltet das Gerät automatisch zurück. Das DIN-Schienen Gerät mit eingebauter Vorhängeschlossfunktion wird über die Einspeisung selbstversorgt. Messgenauigkeit: Frequenz 1%, Spannung 1%. Schutzklasse: Klasse 1. Die Konfiguration erfolgt über 4 Potenziometer und DIP-Schalter auf der Frontseite des Gerätes. Umschalter gewährleisten: - Stabile Positionen (I - 0 - II), keine Beeinträchtigung durch typische Vibrationen und Stöße - Einfache Installation mit effektiver Ergonomie - Fenster mit Positionsanzeige I - 0 - II - Integrierte Schalterabschaltung. Hinweis: Zur Aufnahme bis zu 2 Hilfskontaktblöcke und 1 NOC Hilfskontakt (für jede Position I -0 - II).
Bemessungsbetriebsspannung Ue: 380 - 415 V
Nennstrom: 125 A
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Fabrikat : Hager oder gleichwertig
Artikel : HIC412A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
