Lastumschalter 4polig 630A HI458
EAN
3250613190057
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
2.847,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar
Optionales Zubehör
-
HZI203
Anschlussabdeckung 630A 4polig
76,60 € / Stück* -
HZC206Klemmenabdeckungen für Lasttrennschalter 400-630A, 4polig
83,50 € / Stück*
-
HZ159
Phasenschiene 630A
348,40 € / Stück*
-
HZI002
Drehantrieb für Lastumschalter 125-630A, schwarz
69,20 € / Stück*
-
HZC102
Achse 320mm für Geräte 63-630A
24,30 € / Stück* -
HZC101Achse 200mm für Geräte 63-400A
22,50 € / Stück*
Technische Merkmale
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
Elektrischer Strom
-
Nennstrom630 A
-
Nennstrom für kurze Zeit ICW IEC 6094717 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC1414000 W
-
Gesamtverlustleistung unter Nennstrom129,60 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
Polart4P
Abmessungen
-
Höhe260 mm
-
Breite379 mm
-
Tiefe295 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module12
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2x 185 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HI458
-

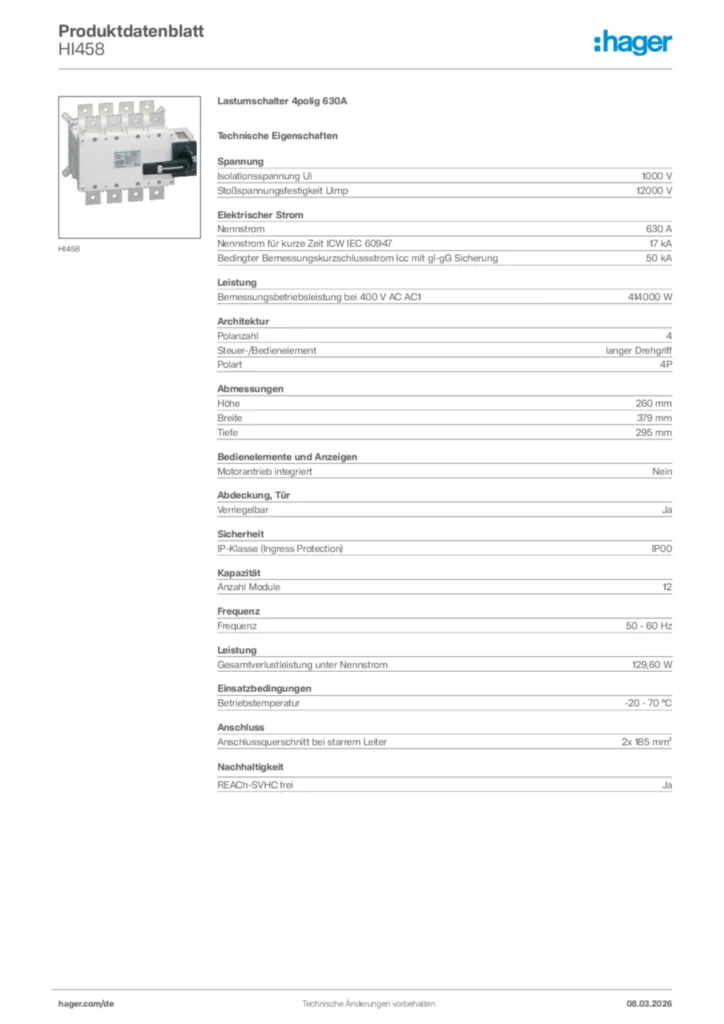

Produktdatenblatt
Hager Produktdatenblatt HI458
Lastumschalter 4polig 630A
PDF -
Montageanleitung
Montageanleitung für HI451 - Lastumschalter 4-polig (DE-PT-EN-FR-ES-NL, Stand: 11.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2018-01-04
PDF1,35 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF639,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIM306Lastumschalter 3polig 63A für Hutschiene/MontageplattePreis282,10 €/ Stück * -
2
HIM302Lastumschalter 3polig 20A für Hutschiene/MontageplattePreis176,70 €/ Stück * -
3
HI406RLastumschalter 4polig 125APreis542,40 €/ Stück * -
4
HI404RLastumschalter 4polig 80APreis382,40 €/ Stück * -
5
HIM402Lastumschalter 3P+N 20A für Hutschiene/MontageplattePreis212,30 €/ Stück *
Ausschreibungstext
Lastumschalter 4polig 630A
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Nennstrom für kurze Zeit ICW IEC 60947: 17 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 414000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Anzahl Module: 12
Gesamtverlustleistung unter Nennstrom: 129,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI458
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Nennstrom für kurze Zeit ICW IEC 60947: 17 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 414000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Anzahl Module: 12
Gesamtverlustleistung unter Nennstrom: 129,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI458
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
