<br/>Lastumschalter, 3-polig + N, 20A, für Hutschiene oder Montageplatte HIM402
Der Lastumschalter ist montierbar auf Hutschiene oder Montageplatte, ermöglicht einen sicheren und effizienten Wechsel zwischen verschiedenen Stromkreisen und bietet robuste Leistung für Industrieanwendungen. Ideal zum Umschalten zwischen zwei Energiequellen.
EAN
3250613140540
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
207,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bitte beachten Sie, dass die Phasenschiene HZC706 für die Verwendung empfohlen wird. HZC707 ist durch den gekennzeichneten Neutralleiterpol nicht mehr kompatibel.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC016
Drehantrieb für Lastumschalter 20-80A, schwarz
26,60 € / Stück*
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
16,00 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
21,00 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
23,10 € / Stück*
-
HZC311
Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
24,70 € / Stück* -
HZC312Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
40,90 € / Stück*

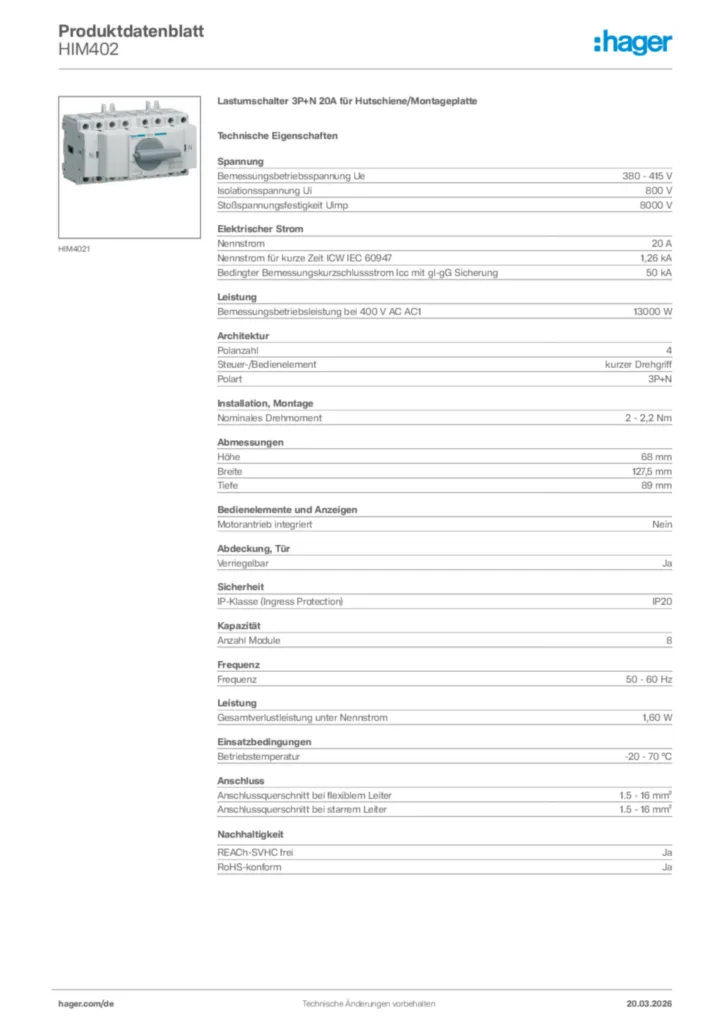

Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
Elektrischer Strom
-
Nennstrom20 A
-
Nennstrom für kurze Zeit ICW IEC 609471,26 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC113000 W
-
Gesamtverlustleistung unter Nennstrom1,60 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polart3P+N
Abmessungen
-
Höhe68 mm
-
Breite127,5 mm
-
Tiefe89 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HIM402
-
Montageanleitung
Montageanleitung International 2024-11-28
PDF1,45 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF591,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HI403RLastumschalter 4polig 63APreis351,40 €/ Stück * -
2
HI404RLastumschalter 4polig 80APreis373,80 €/ Stück * -
3
HI405RLastumschalter 4polig 100APreis398,20 €/ Stück * -
4
HI406RLastumschalter 4polig 125APreis530,20 €/ Stück * -
5
HI451Lastumschalter 4polig 125APreis616,00 €/ Stück *
Ausschreibungstext
Lastumschalter 3P+N 20A für Hutschiene/Montageplatte
Modularer Umschalter 3P+N nach DIN EN 60947-3, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 1,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM402
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer Umschalter 3P+N nach DIN EN 60947-3, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,26 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 13000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 1,60 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM402
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
