Lastumschalter 4polig 1250A HI462
EAN
3250613190194
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
5.311,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZ014
Achsenverlängerung 200 mm für Umschalter hi800/1600
32,20 € / Stück* -
HZC105Achse 200mm für Geräte 800-1800A
40,80 € / Stück* -
HZC106Achse 320mm für Geräte 800-1800A
48,00 € / Stück*
-
HZI003
Drehantrieb für Lastumschalter 800-1600A, schwarz
132,90 € / Stück*
-
HZI204
Anschlussabdeckung 800/1250A 4polig
141,80 € / Stück*
-
HZ162
Abgangsbrücke für HI460, HIB490 4polig
524,90 € / Stück* -
HZ163Abgangsbrücke 4polig für HI462, HIB491
819,10 € / Stück*
Technische Merkmale
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit12000 V
Elektrischer Strom
-
Nennstrom1250 A
-
Nennstrom für kurze Zeit ICW IEC 6094764 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung100 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC1822000 W
-
Gesamtverlustleistung unter Nennstrom373,20 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
Polart4P
Abmessungen
-
Höhe330 mm
-
Breite466 mm
-
Tiefe375 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

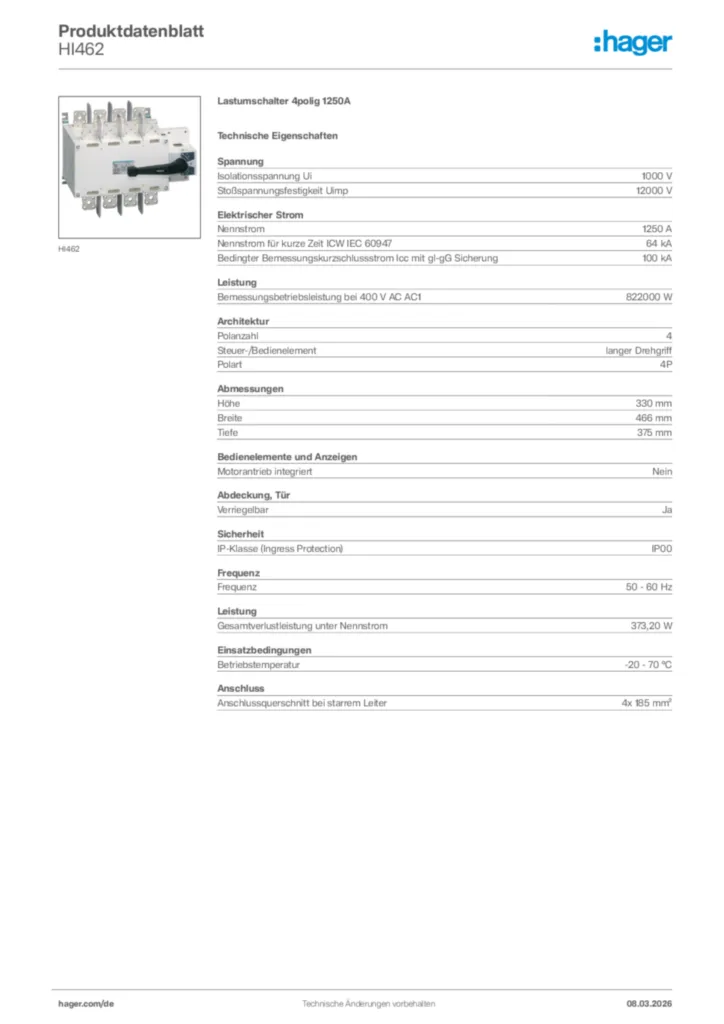

Produktbild HI462
-
Montageanleitung
Montageanleitung für HI460 - Lastumschalter 4-polig (DE-PT-EN-FR-ES-NL, Stand: 02.2019)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2019-02-21
PDF1,27 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung 2024-10-21
PDF637,47 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Lastumschalter 4polig 1250A
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Bemessungskurzzeitstromfestigkeit Icw IEC60947: 64 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 822000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
Schutzart IP: IP00
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 373,20 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI462
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 12000 V
Bemessungskurzzeitstromfestigkeit Icw IEC60947: 64 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 822000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
Schutzart IP: IP00
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 373,20 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI462
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
