Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene oder Montageplatte HIM406
Der Lastumschalter ist montierbar auf Hutschiene oder Montageplatte, ermöglicht einen sicheren und effizienten Wechsel zwischen verschiedenen Stromkreisen und bietet robuste Leistung für Industrieanwendungen. Ideal zum Umschalten zwischen zwei Energiequellen.
EAN
3250613140564
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
359,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Bitte beachten Sie, dass die Phasenschiene HZC708 für die Verwendung empfohlen wird. HZC709 ist durch den gekennzeichneten Neutralleiterpol nicht mehr kompatibel.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
16,40 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
23,70 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
21,50 € / Stück*
-
HZC016
Drehantrieb für Lastumschalter 20-80A, schwarz
27,30 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
41,90 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
25,30 € / Stück*
Technische Merkmale
Spannung
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für kurze Zeit ICW IEC 609471,50 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung50 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC141000 W
-
Gesamtverlustleistung unter Nennstrom6 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polart3P+N
Installation, Montage
-
Nominales Drehmoment3,5 - 3,85 Nm
Abmessungen
-
Höhe76 mm
-
Breite140 mm
-
Tiefe89 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 35 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HIM406
-

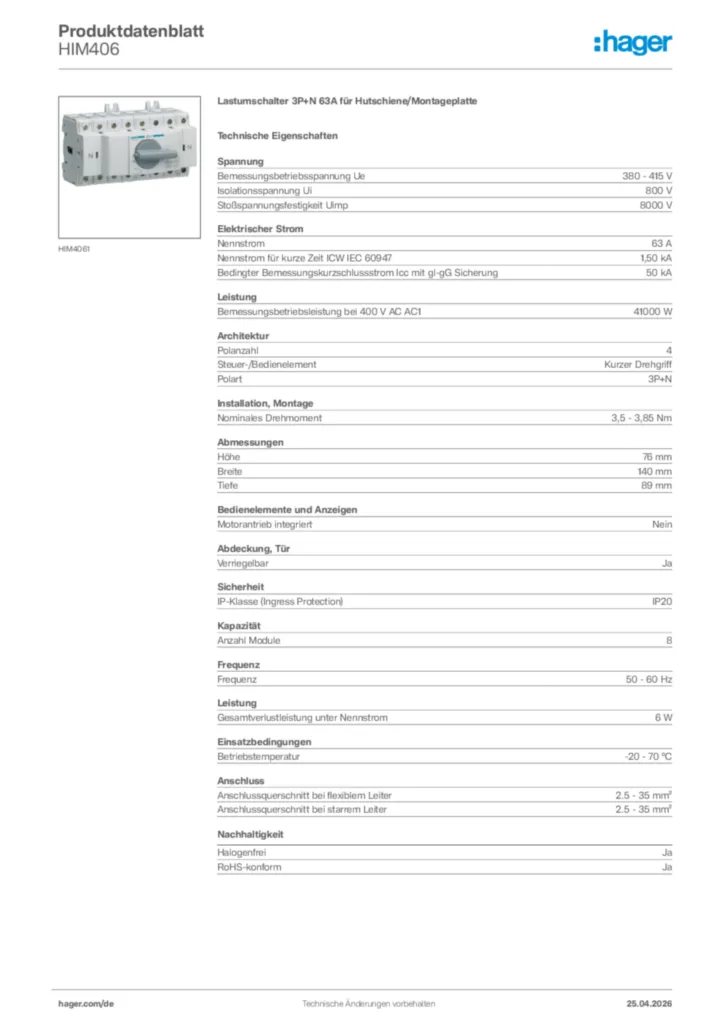

Produktdatenblatt
Hager Produktdatenblatt HIM406
Lastumschalter 3P+N 63A für Hutschiene/Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2024-11-28
PDF1,45 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF591,13 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HI464Lastumschalter 4polig 1600APreis7.386,80 €/ Stück * -
2
HI454Lastumschalter 4polig 250APreis1.146,40 €/ Stück * -
3
HI460Lastumschalter 4polig 800APreis4.768,30 €/ Stück * -
4
HI458Lastumschalter 4polig 630APreis2.847,10 €/ Stück * -
5
HIM408Lastumschalter 3P+N 80A für Hutschiene/MontageplattePreis383,00 €/ Stück *
Ausschreibungstext
Lastumschalter 3P+N 63A für Hutschiene/Montageplatte
Modularer Umschalter 3P+N nach DIN EN 60947-3, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,50 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 6 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modularer Umschalter 3P+N nach DIN EN 60947-3, zum Umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.
Bemessungsbetriebsspannung Ue: 380 - 415 V
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 1,50 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 50 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Polanzahl: 4
Polart: 3P+N
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Frequenz: 50 - 60 Hz
Anzahl Module: 8
Gesamtverlustleistung unter Nennstrom: 6 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HIM406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
