Lasttrennschalter h3 x160 3 polig 125A CTC HCA125H
EAN
3250613136635
Marke
Hager
VPE
1 Stück
Preisgruppe
H404
Passende Tools
Preis
222,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 8 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
AOB MCCB Typ A-HI 1 Produkte verfügbar -
Klemmenabdeckung 3 Produkte verfügbar -
Handgriff für Schaltgeräte 2 Produkte verfügbar
Optionales Zubehör
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück*
-
HXA026H
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
82,40 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
50,60 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
85,60 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
85,60 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück*
-
HBA125H
FI-Block Baugröße x160 3polig 125A Idn einstellbar
1.105,70 € / Stück*
-
HYA027H
Käfigklemmenabdeckung für Baugröße x160 3polig
42,30 € / Stück* -
HYA023HKlemmenabdeckung für Baugröße x160 3polig breit
42,30 € / Stück* -
HYA021HKlemmenabdeckung für Baugröße x160 3polig lang
42,30 € / Stück*
-
HXA031H
Drehantrieb für Baugröße x160 Türeinbau
63,00 € / Stück* -
HXA030HDrehantrieb für Baugröße x160
29,70 € / Stück*
-
HYA014HAnschlussverlängerung für Baugröße x160 3polig gespreizt
49,10 € / Stück* -
HYA013HAnschlussverlängerung für Baugröße x160 4polig Käfigklemme
49,10 € / Stück* -
HYA005HKlemmen für Baugröße x160 3polig Alu
26,40 € / Stück*
-
HYA019HAbschottung für Baugröße x160 3/4polig
17,80 € / Stück*
-
HYA033HHutschienenadapter für Baugröße x160 3/4polig
14,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Nennstrom für kurze Zeit ICW IEC 609472 kA
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
Anschluss
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter4 - 70 mm²
Spannung
-
Isolationsspannung Ui690 V
-
Stoßspannungsfestigkeit Uimp8000 V
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
AuslöseeinheitSchalter
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HCA125H
-

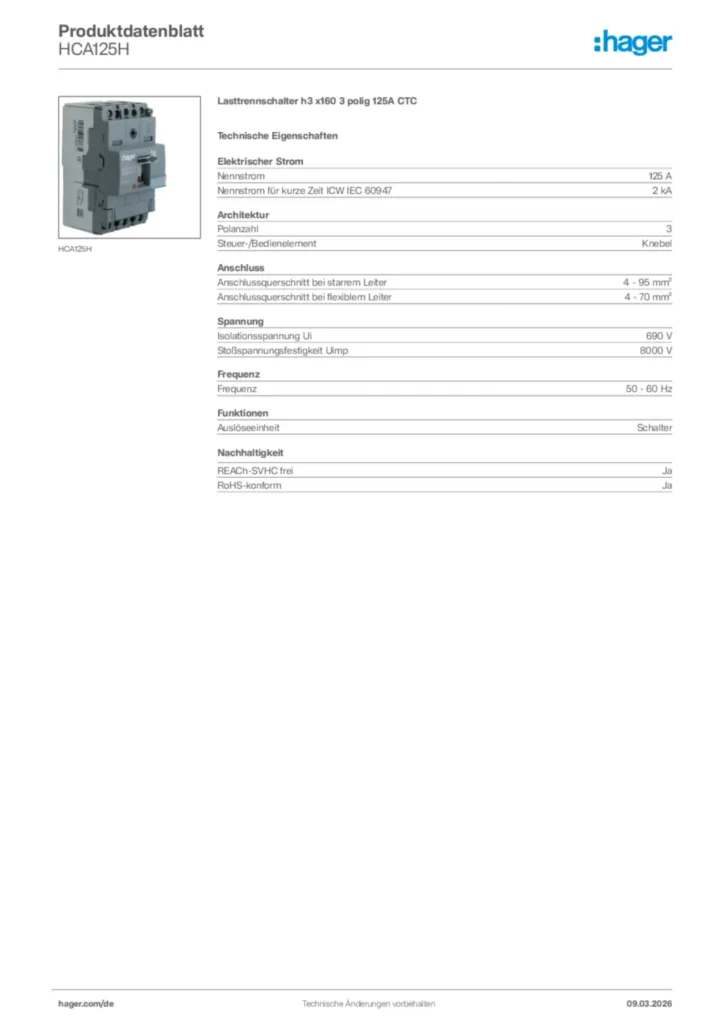

Produktdatenblatt
Hager Produktdatenblatt HCA125H
Lasttrennschalter h3 x160 3 polig 125A CTC
PDF -
Montageanleitung
Montageanleitung International 2021-06-07
PDF8,51 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-14
PDF180,02 kB
Declaration
Konformitätserklärung International 2022-03-14
PDF187,84 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HCT201ARLasttrennschalter h3+ P250 4 polig 200A FTCPreis659,90 €/ Stück * -
2
HCS126ACLasttrennschalter h3+ P160 4 polig 125A CTCPreis395,20 €/ Stück * -
3
HCS125ACLasttrennschalter h3+ P160 3 polig 125A CTCPreis319,90 €/ Stück * -
4
HCT200ARLasttrennschalter h3+ P250 3 polig 200A FTCPreis546,70 €/ Stück * -
5
HCE970HLasttrennschalter Baugröße h1000 3polig 1000APreis1.974,90 €/ Stück *
Ausschreibungstext
Lasttrennschalter h3 x160 3 polig 125A CTC
Lasttrennschalter nach DIN EN 60947-3 Baugröße x160, mit magnetischer (fix) Auslösung zum Schalten elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände.
Nennstrom: 125 A
Nennstrom für kurze Zeit ICW IEC 60947: 2 kA
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 4 - 70 mm²
Fabrikat : Hager oder gleichwertig
Artikel : HCA125H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter nach DIN EN 60947-3 Baugröße x160, mit magnetischer (fix) Auslösung zum Schalten elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände.
Nennstrom: 125 A
Nennstrom für kurze Zeit ICW IEC 60947: 2 kA
Polanzahl: 3
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 4 - 70 mm²
Fabrikat : Hager oder gleichwertig
Artikel : HCA125H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
