Steckdose+Feinschutz mit Wago Steck-/Klemmtechnik Frontrastend in verkehrsweiß GS12019016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Steckverbinder und Zubehör 3 Produkte verfügbar
-
Anschluss-/Verbindungsleitung 32 Produkte verfügbar
-
H-Verteiler 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Frequenz50 - 60 Hz
-
Nennstrom16 A
-
Anschluss-/SteckertypWago Winsta
-
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse1,5 - 2,5 mm²
-
Mit erhöhtem BerührungsschutzJa
-
Stoßfestigkeit IKIK07
-
Schutzart IPIP20
-
Höhe50 mm
-
Breite120 mm
-
Tiefe54 mm
-
FarbeVerkehrsweiß
-
RAL Nummer9016
-
GlanzgradMatt
-
WerkstoffPolyamid (PA)
-
Montage aufGeräteeinbaukanal frontrastend
-
MontageartAnreihbar
-
Anschluss-/Steckertyp SteckdoseSCHUKO
-
Verdrehter ZentraleinsatzNein
-
Mit KlappdeckelNein
-
Mit Schutzleiterkontakt rundNein
-
Mit SignallampeNein
-
Mit SchlossNein
-
Mit BeschriftungsfeldNein
-
Vorbestückt mitSteckdose + Überspannungsschutz
-
Anzahl Module2
-
AufdruckOhne Aufdruck
-
SchutzErhöhter Berührungsschutz
-
Zugehörige SerienHager Steckdose 80mm BRx
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

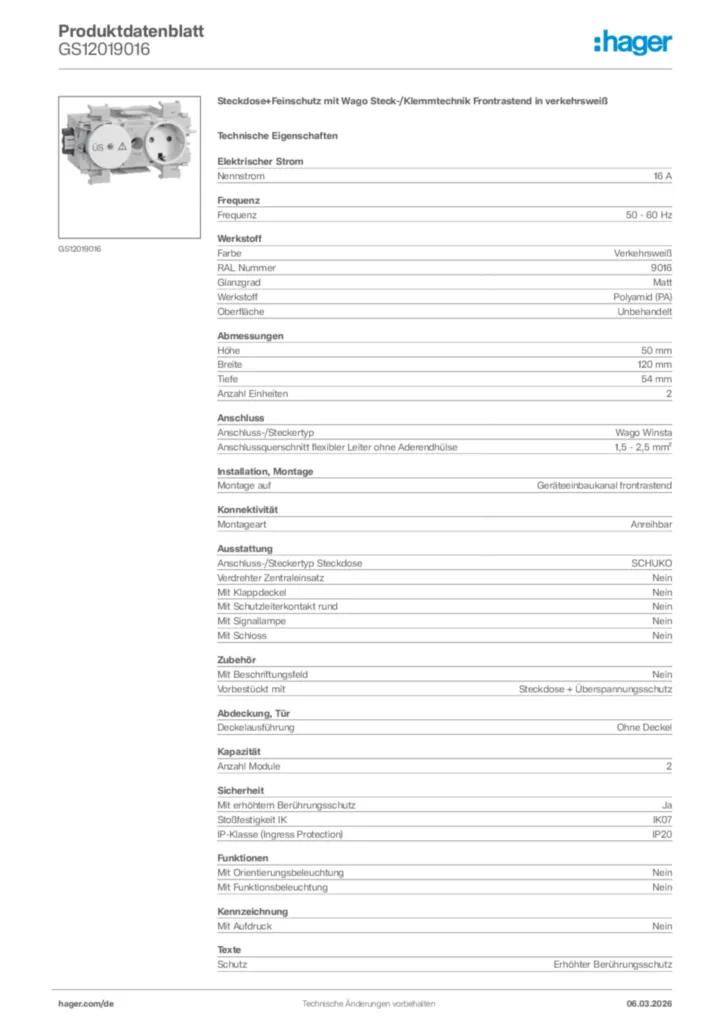

Produktbild GS12019016
-
Bedienungsanleitung
Montageanleitung für G003011013, G004011013, GS12011013 - Steckdosen/Überspannungsschutz+Schalter Wago Steck-/Klemmtechnik (Stand: 10.2012)
Bedienungsanleitung International 2012-10-29
PDF1,35 MB -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
Technische Broschüre de-DE 2011-11-29
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Produktinformation
Produktinformation de-DE 2023-06-15
PDF5,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Geräteeinbau frontrastend
Technische Beilage (multi-product) de-DE 2022-02-23
PDF59,01 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
How-to
Brüstungskanal Geräteeinbau frontrastend
How-to International 2022-09-06
URL -
Konformitätserklärung
Konformitätserklärung International 2022-01-19
PDF70,31 kB
Ausschreibungstext
Kanalsteckdose 1-fach und Überspannungsschutz, Feinschutz Überspannungskategorie III, mit erhöhtem Berührungsschutz, vorverdrahtet, mit Schnellbefestigung für frontrastender Geräteeinbau, anreihbar durch 3-poliges Steckverbindersystem. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.
Zugehörige Serien: Hager Steckdose 80mm BRx
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Anschluss-/Steckertyp: Wago Winsta
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,5 - 2,5 mm²
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Abmessungen: 50 x 120 mm
Farbe: Verkehrsweiß
RAL Nummer: 9016
Glanzgrad: Matt
Werkstoff: Polyamid (PA)
Montage auf: Geräteeinbaukanal frontrastend
Montageart: Anreihbar
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose + Überspannungsschutz
Aufdruck: Ohne Aufdruck
Fabrikat : Hager oder gleichwertig
Artikel : GS12019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
