Steckdose+Feinschutz mit Wago Steck-/Klemmtechnik C-Profil in verkehrsweiß GS12009016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Steckverbinder und Zubehör 3 Produkte verfügbar
-
Anschluss-/Verbindungsleitung 32 Produkte verfügbar
-
H-Verteiler 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Frequenz50 - 60 Hz
-
Nennstrom16 A
-
Anschluss-/SteckertypWago Winsta
-
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse1,5 - 2,5 mm²
-
Mit erhöhtem BerührungsschutzJa
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP20
-
Höhe50 mm
-
Breite120 mm
-
Tiefe61 mm
-
FarbeVerkehrsweiß
-
RAL Nummer9016
-
GlanzgradMatt
-
Montage aufGeräteeinbaukanal C-Profil
-
MontageartAnreihbar
-
Anschluss-/Steckertyp SteckdoseSCHUKO
-
Verdrehter ZentraleinsatzNein
-
Mit KlappdeckelNein
-
Mit Schutzleiterkontakt rundNein
-
Mit SignallampeNein
-
Mit SchlossNein
-
Mit BeschriftungsfeldNein
-
Vorbestückt mitSteckdose + Überspannungsschutz
-
Anzahl Module2
-
AufdruckOhne Aufdruck
-
SchutzErhöhter Berührungsschutz
-
DeckelausführungOhne Deckel
-
Zugehörige SerienHager Steckdose 80mm BRx, Hager Steckdose 120mm BRx
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

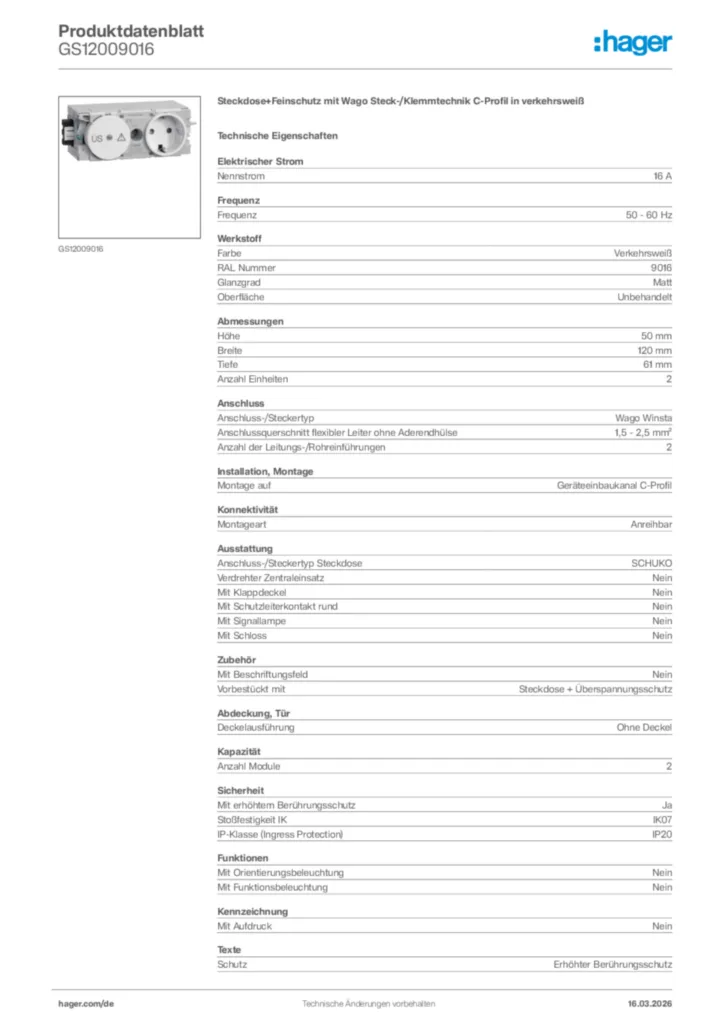

Produktbild GS12009016
-
Bedienungsanleitung
Montageanleitung für G003003020, G004003020, GS12003020 - Überspannungsschutz+Schalter Wago Steck-/Klemmtechnik C-Profil / Steckdose (Stand: 10.2012)
Bedienungsanleitung International 2012-10-23
PDF1,20 MB -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Produktinformation de-DE 2023-06-15
PDF5,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Geräteeinbau C-Profil
Stand: 01.04.2022
PDF433,48 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-01-19
PDF70,31 kB
Ausschreibungstext
Kanalsteckdose 1-fach und Überspannungsschutz, Feinschutz Überspannungskategorie III, mit erhöhtem Berührungsschutz, vorverdrahtet, mit Schnellbefestigung für C-Profil Geräteeinbau, anreihbar durch 3-poliges Steckverbindersystem. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.
Zugehörige Serien: Hager Steckdose 80mm BRx
Hager Steckdose 120mm BRx
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Anschluss-/Steckertyp: Wago Winsta
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,5 - 2,5 mm²
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Abmessungen: 50 x 120 mm
Farbe: Verkehrsweiß
RAL Nummer: 9016
Glanzgrad: Matt
Montage auf: Geräteeinbaukanal C-Profil
Montageart: Anreihbar
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Steckdose + Überspannungsschutz
Aufdruck: Ohne Aufdruck
Deckelausführung: Ohne Deckel
Fabrikat : Hager oder gleichwertig
Artikel : GS12009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
