Steckdose+Schalter mit Wago Steck-/Klemmtechnik Frontrastend in verkehrsrot GS11013020
EAN
4012740850995
Marke
Hager
VPE
10 Stück
Preisgruppe
T020
Passende Tools
Preis
72,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Steckverbinder und Zubehör 3 Produkte verfügbar -
Anschluss-/Verbindungsleitung 32 Produkte verfügbar -
H-Verteiler 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
G4719
Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 0,3m
-
G4730Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 0,45m
-
G4732Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 0,75m
-
G4733Verbindungsleitung Wago Stecksystem 3x2,5mm² Länge 0,3m
-
G4735Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 1,5m
-
G4736Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 2,5m
-
G4740Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 4,5m
-
G4743Verbindungsleitung Wago Stecksystem 3x2,5mm² Länge 0,45m
-
G4745Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 5m
-
G4746Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 7,5m
-
G4749Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 10m
-
G4750Verbindungsleitung Wago Stecksystem 3x1,5mm² Länge 12,5m
-
G4753Verbindungsleitung Wago Stecksystem 3x2,5mm² Länge 0,75m
-
G4762Verbindungsleitung Wago Stecksystem 3x2,5mm² Länge 5m
-
G4764Verbindungsleitung Wago Stecksystem 3x2,5mm² Länge 7,5m
-
G4790Verbindungsleitung Wago Stecksystem 3x2,5mm² halogenfrei Länge 0,3m
-
G4791Verbindungsleitung Wago Stecksystem 3x2,5mm² halogenfrei Länge 0,45m
-
G4792Verbindungsleitung Wago Stecksystem 3x2,5mm² halogenfrei Länge 0,75m
-
G4793Verbindungsleitung Wago Stecksystem 3x2,5mm² halogenfrei Länge 1,5m
-
G4794Verbindungsleitung Wago Stecksystem 3x2,5mm² halogenfrei Länge 2,5m
-
G4773
H-Verteiler 1xStecker 2xBuchse 3-polig Wago Stecksystem
9,20 € / Stück*

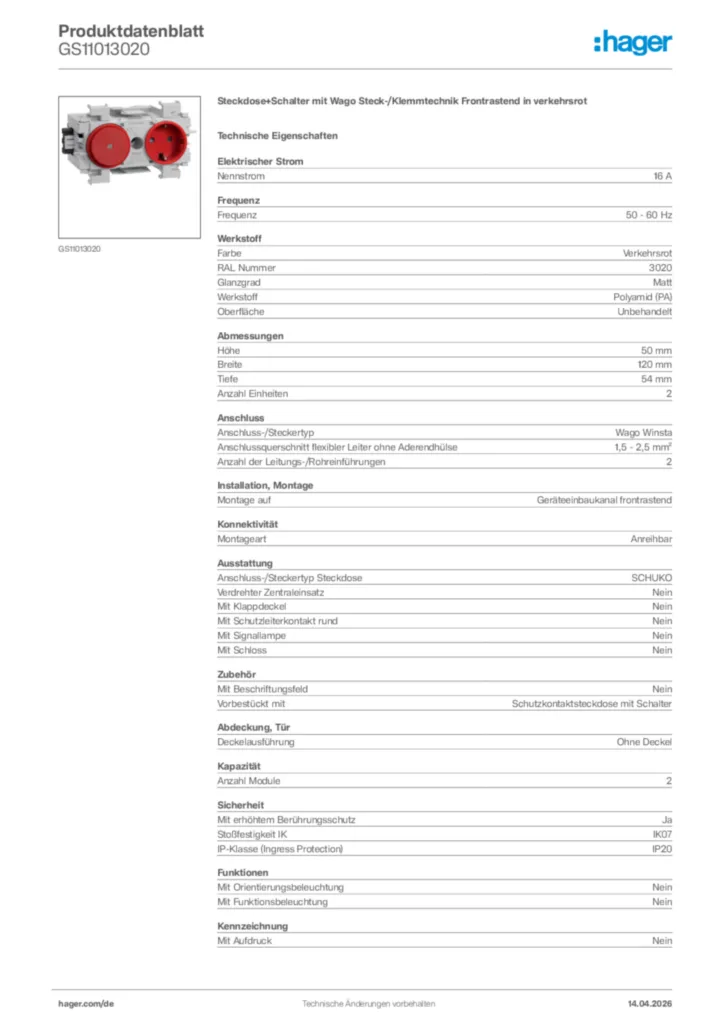

Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Strom
-
Nennstrom16 A
Anschluss
-
Anschluss-/SteckertypWago Winsta
-
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse1,5 - 2,5 mm²
Sicherheit
-
Mit erhöhtem BerührungsschutzJa
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP20
Abmessungen
-
Höhe50 mm
-
Breite120 mm
-
Tiefe54 mm
Werkstoff
-
FarbeVerkehrsrot
-
RAL Nummer3020
-
GlanzgradMatt
-
WerkstoffPolyamid (PA)
Installation, Montage
-
Montage aufGeräteeinbaukanal frontrastend
Konnektivität.
-
MontageartAnreihbar
Ausstattung
-
Anschluss-/Steckertyp SteckdoseSCHUKO
-
Verdrehter ZentraleinsatzNein
-
Mit KlappdeckelNein
-
Mit Schutzleiterkontakt rundNein
-
Mit SignallampeNein
-
Mit SchlossNein
Zubehör
-
Mit BeschriftungsfeldNein
-
Vorbestückt mitSchutzkontaktsteckdose mit Schalter
Kapazität
-
Anzahl Module2
Texte
-
AufdruckOhne Aufdruck
-
SchutzErhöhter Berührungsschutz
Abdeckung, Tür
-
DeckelausführungOhne Deckel
-
Zugehörige SerienHager Steckdose 80mm BRx
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild GS11013020
-
Bedienungsanleitung
Montageanleitung für GD20xx, GD30xx, GDExx, GDH2xx, GE20xx, GS11xx, GS20xx, GS30xx - Steckdosen, Steckdosen + Schalter (Stand: 11.2012)
Bedienungsanleitung International 2012-11-19
PDF1,33 MB -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Produktinformation de-DE 2023-06-15
PDF5,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Geräteeinbau frontrastend
Stand: 01.04.2022
PDF59,01 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -

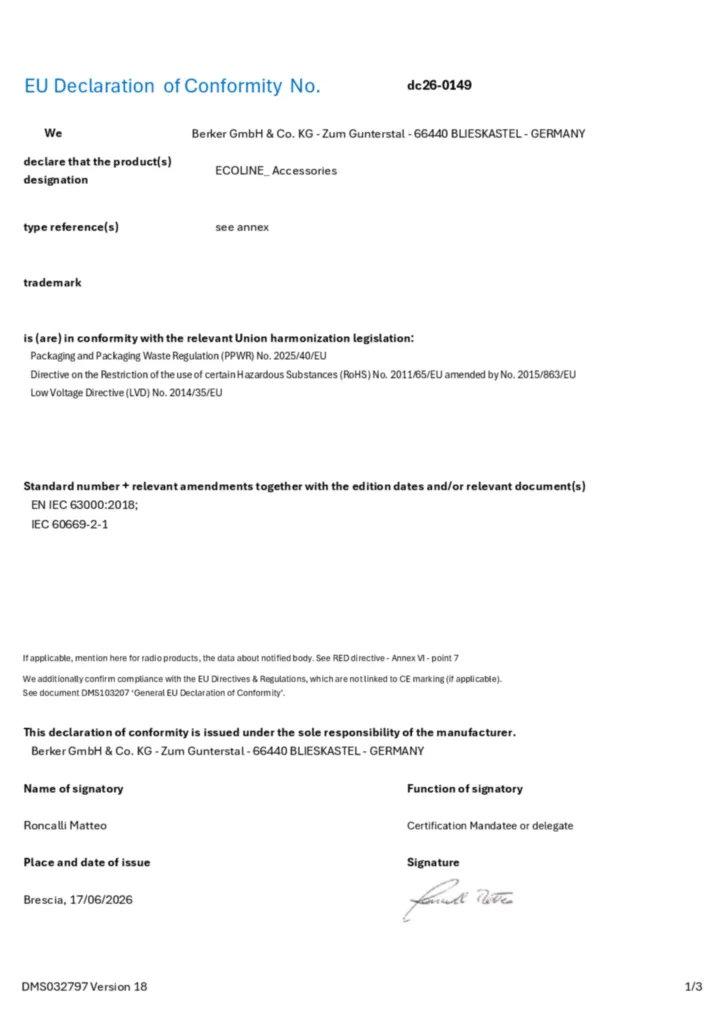

Konformitätserklärung
Konformitätserklärung International 2021-06-28
PDF112,46 kB
Konformitätserklärung International 2022-01-19
PDF66,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GB080203020Blende 2-fach Steckdose zu Oberteil 80mm anreihbar halogenfrei rot6,80 €/ Stück * -
2
GB080207035Blende 2-fach Steckdose zu Oberteil 80mm anreihbar halogenfrei lichtgrau6,80 €/ Stück * -
3
GB080209011Blende 2-fach Steckdose zu Oberteil 80mm anreihbar halogenfrei graphitschwarz6,80 €/ Stück * -
4
GB080209016Blende 2-fach Steckdose zu Oberteil 80mm anreihbar halogenfrei verkehrsweiß6,80 €/ Stück * -
5
GB08020LANBlende 2-fach Steckdose zu Oberteil 80mm anreihbar halogenfrei alu10,20 €/ Stück *
Ausschreibungstext
Steckdose+Schalter mit Wago Steck-/Klemmtechnik Frontrastend in verkehrsrot
Kanalsteckdose 1-fach und Schalter, mit erhöhtem Berührungsschutz, vorverdrahtet, mit Schnellbefestigung für frontrastender Geräteeinbau, anreihbar durch 3-poliges Steckverbindersystem. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.
Zugehörige Serien: Hager Steckdose 80mm BRx
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Anschluss-/Steckertyp: Wago Winsta
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,5 - 2,5 mm²
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Abmessungen: 50 x 120 mm
Farbe: Verkehrsrot
RAL Nummer: 3020
Glanzgrad: Matt
Werkstoff: Polyamid (PA)
Montage auf: Geräteeinbaukanal frontrastend
Montageart: Anreihbar
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Schutzkontaktsteckdose mit Schalter
Aufdruck: Ohne Aufdruck
Deckelausführung: Ohne Deckel
Fabrikat : Hager oder gleichwertig
Artikel : GS11013020
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalsteckdose 1-fach und Schalter, mit erhöhtem Berührungsschutz, vorverdrahtet, mit Schnellbefestigung für frontrastender Geräteeinbau, anreihbar durch 3-poliges Steckverbindersystem. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.
Zugehörige Serien: Hager Steckdose 80mm BRx
Nennstrom: 16 A
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Anschluss-/Steckertyp: Wago Winsta
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,5 - 2,5 mm²
Mit erhöhtem Berührungsschutz: Ja
Stoßfestigkeit IK: IK07
Schutzart IP: IP20
Abmessungen: 50 x 120 mm
Farbe: Verkehrsrot
RAL Nummer: 3020
Glanzgrad: Matt
Werkstoff: Polyamid (PA)
Montage auf: Geräteeinbaukanal frontrastend
Montageart: Anreihbar
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Nein
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Nein
Vorbestückt mit: Schutzkontaktsteckdose mit Schalter
Aufdruck: Ohne Aufdruck
Deckelausführung: Ohne Deckel
Fabrikat : Hager oder gleichwertig
Artikel : GS11013020
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
