Hager

GR1202A9010

Rahmenblende modular, BRH/A/S, ZS 55, OT 120, hfr, Beschriftungsfeld, reinweiß
Best-Nr.
GR1202A9010
EAN-Nr.
4012740982740
VPE
1 Stück
Preisgruppe
T040
Preis
7,30 € / Stück *

Technische Merkmale

  • Kanalsystem
    • BRA, BRS
  • OT-Breite
    • 120 mm
  • Farbe
    • reinweiß
  • RAL Farbnummer
    • 9010
  • Länge
    • 103 mm
  • Durchmesser der Öffnung
    • 0 mm
  • Anzahl der Einheiten (Geräteblende für Geräteeinbaukanal)
    • 1
  • Info
    • Anreihbar
  • Beschriftbar, mit Beschriftungsfeld
    • ja
  • Schnittkaschierend
    • ja
  • Werkstoff
    • ABS
  • Halogenfrei
    • ja

Downloads

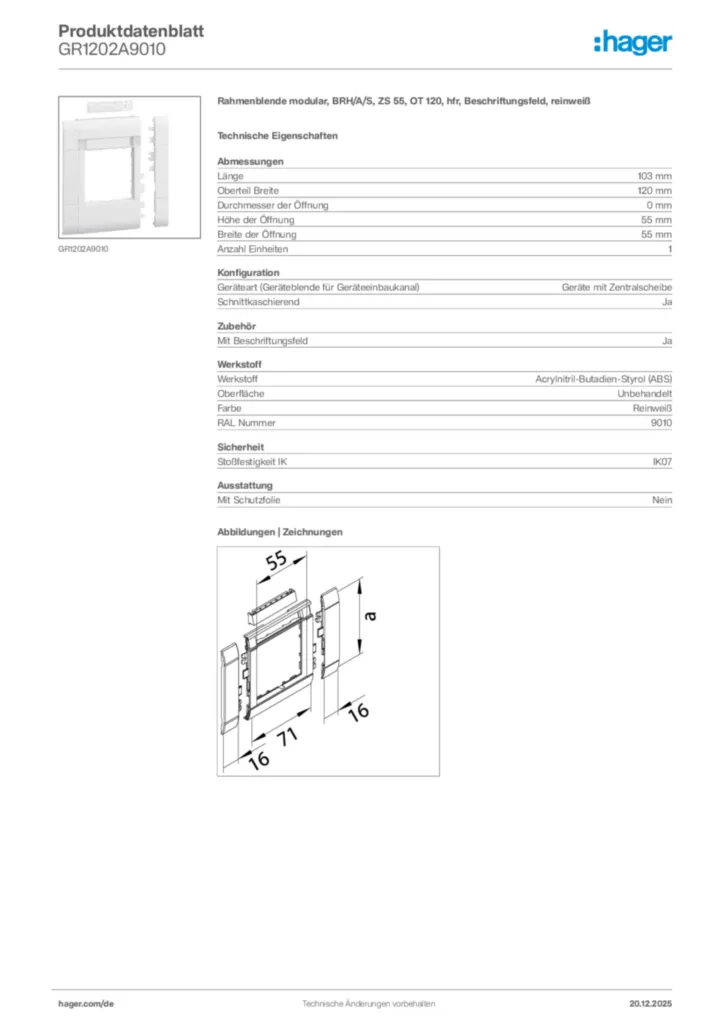

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

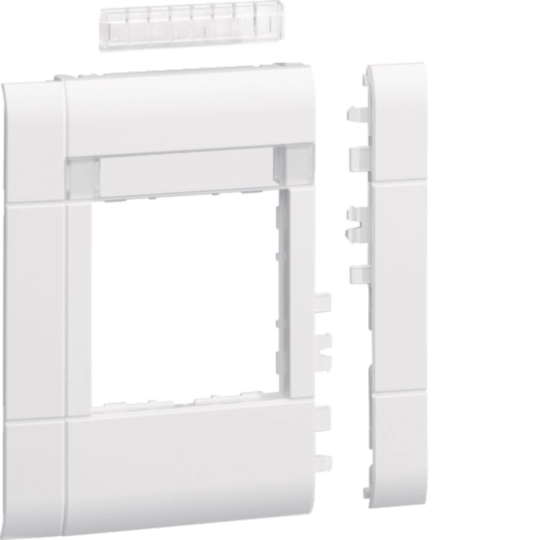

  • Produktbild für GR1202A9010

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Geräteeinbau C-Profil

    Stand: 01.01.2020

    PDF
    188 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    42 KB
Weitere Downloads

Systemtext

Geräteeinbau für Gehäuse mit C-Profil
Geräteeinbau-Komponenten mit Befestigungstechnik für Gehäuse mit C-Profil für Brüstungskanäle: Steckdosen, Master/Slave Steckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

1. Einbaugeräte mit Drehknebelbefestigung für Gehäuse mit C-Profil: Einbaugeräte, anreihbar und verpolsicher durch 3-poliges Steckverbindersystem mit Berühungsschutz, Prüföffnungen in gestecktem Zustand zugänglich. Anschluss mit konfektionierten Leitungen mit Eingangsbuchse und Ausgangsstecker oder über Steckklemmen mit Standard-Leitungen. Kanalsteckdosen: 2-fach oder 3-fach Kanalsteckdosen, Master/Slave Steckdosen, 2-fach Kanalsteckdosen mit Steckdosentopf 45 Grad oder 1-fach Kanalsteckdosen mit Zusatzfunktion (Kontroll-Wippschalter, Überspannungsschutz).

2. Einbaugeräte mit Einbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Einbaugeräte: Überspannungsschutzmodul, Datenmodule/-dosen 2-/3-fach, Fernmeldeanschlussdosen und BK/Sat-Anschlussdosen für terrestrischen-, BK- und Satelliten-Anschluss als Durchgangs-, Stichleitungs- oder Enddose.

3. Standard-Geräteeinbau zum Einbau in Geräteeinbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Unterputz-Schalterprogramme mit oder ohne Rahmen des Herstellers.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Rahmenblende modular, BRH/A/S, ZS 55, OT 120, hfr, Beschriftungsfeld, reinweiß
Rahmenblende für Brüstungskanal, modular anreihbar im Kombinationsabstand von 71 mm, Schnittkaschierend zum Kanaloberteil. Zur Aufnahme von Zentralscheiben, Abdeckungen, Wippen oder Adapterrahmen mit Maß 55 x 55 mm. Angepasst an die Außenkontur des Brüstungskanals zur Reduzierung von Schmutzablagerungen und zur vereinfachten Reinigung. Zur Verwendung mit anreihbaren Gerätedosen für Brüstungskanäle, mit reduzierter Einbautiefe zum bündigen Abschluß mit der Verschlußkontur des Brüstungskanals. Über optionales Zwischenstück kombinierbar mit Steckdosenblende für Brüstungskanal. Integriertes Beschriftungsfeld zur Montage am Installationsgeräte oder der Gerätedose, kompatibel mit 9 mm Beschriftungsbändern.
  • Kanalsystem :BRA, BRS
  • OT-Breite :120 mm
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Länge :103 mm
  • Durchmesser der Öffnung :0 mm
  • Anzahl der Einheiten (Geräteblende für Geräteeinbaukanal) :1
  • Info :Anreihbar
  • Beschriftbar, mit Beschriftungsfeld :ja
  • Schnittkaschierend :ja
  • Werkstoff :ABS
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : GR1202A9010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
