BR Geräteeinbaudose/Gerätedose 1-fach Energie, C-Profil, für Schalterprogramme GLS5500
Die Geräteeinbaudose ermöglicht den Einbau von Installationsgeräten bis 250 V / 16 A in Brüstungskanäle mit C-Profil. Sie bietet eine erhöhte Einbautiefe für bündigen Abschluss und unterstützt vertikalen sowie horizontalen Geräteeinbau. Ausgestattet mit Schnellgewindeschrauben für Gerätehalterungen und einer werkzeuglosen Verriegelung. Kompatibel mit Rahmen üblicher Installationsschalterprogramme und hat eine Befestigungsspur von 60 mm.
EAN
4012740897006
Marke
Hager
VPE
1 Stück
Preisgruppe
T040
Passende Tools
Preis
6,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zugentlastung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
M5861
Zugentlastung zum Einklipsen für Geräteeinbaudosen
0,94 € / Stück*
Technische Merkmale
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm
Konfiguration
-
Ausführung der DoseGeschlossen
Konnektivität
-
MontageartSchraubbefestigung
Abmessungen
-
Anzahl Einheiten1
Installation, Montage
-
Montage aufRückwand
Funktionen
-
ZugentlastungsmöglichkeitJa
Werkstoff
-
WerkstoffPolyamid (PA)
-
OberflächeUnbehandelt
-
FarbeGraphitschwarz
-
RAL Nummer9011
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

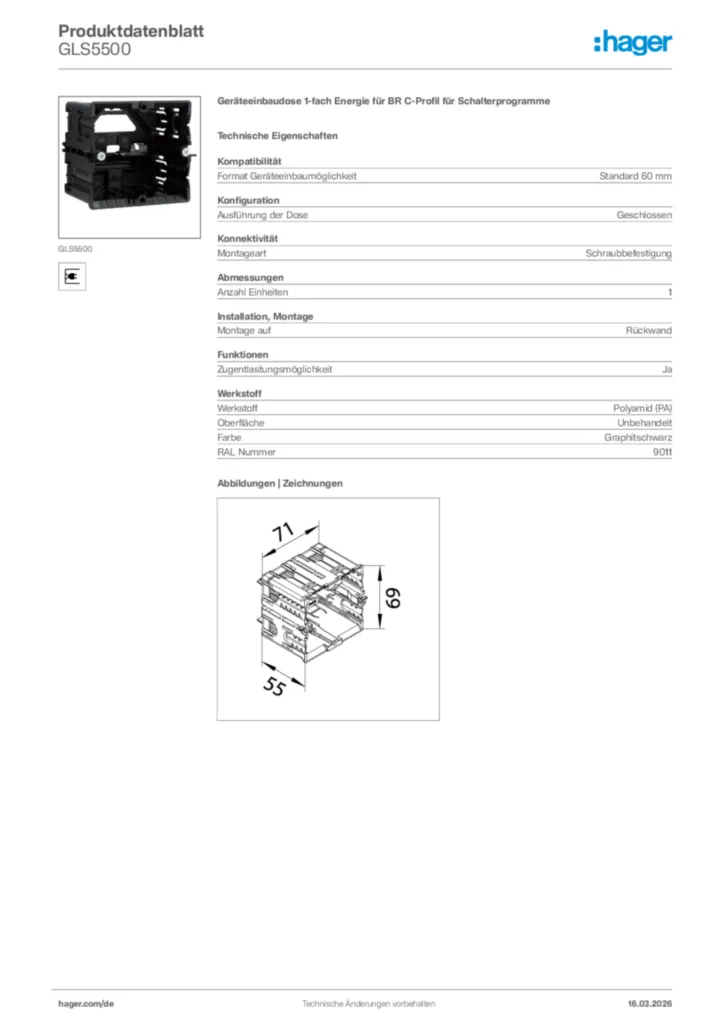

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild GLS5500
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technische Beilage (single-product)
Technischer Anhang - Geräteeinbau C-Profil
Stand: 01.04.2022
PDF433,48 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB -
DXF Dateien
DXF_Datei gls5500
DXF Dateien International 2023-01-12
DXF488,99 kB -
STEP Dateien
Step Model GLS5500
STEP Dateien International 2022-11-28
STP1,61 MB -
Product Drawing
TECHNICALDRAWING gls5500
Product Drawing International 2023-01-12
PDF77,38 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRA1201D45ELNBlende 1-fach d=45mm für UP-Einsatz ohne Rahmen Aluminium BRA OT 120mm eloxiertPreis9,90 €/ Stück * -
2
BRA1201R189016Blende 1-fach R18 für UP-Einsatz mit Rahmen Aluminium BRA OT 120mm verkehrsweißPreis14,90 €/ Stück * -
3
BRA1201R18ELNBlende 1-fach R18 für UP-Einsatz mit Rahmen Aluminium zu BRA OT 120mm eloxiertPreis9,90 €/ Stück * -
4
BRA1201R79016Blende 1-fach R7 für UP-Einsatz mit Rahmen Alu BRA Oberteil 120mm verkehrsweißPreis14,90 €/ Stück * -
5
BRA1201R7ELNBlende 1-fach R7 für UP-Einsatz mit Rahmen Aluminium BRA Oberteil 120mm eloxiertPreis9,90 €/ Stück *
Ausschreibungstext
Geräteeinbaudose 1-fach Energie für BR C-Profil für Schalterprogramme
Geräteeinbaudose für Brüstungskanal mit C-Profil Gerätemontage, modular anreihbar, erhöhte Einbautiefe zum bündigen Abschluß mit dem Oberteil des Brüstungskanals, vertikaler und horizontaler Geräteeinbau möglich. Gerätehalteschrauben in Schnellgewindeausführung. Werkzeuglose mechanische Verriegelung im Brüstungskanal.
Zur Aufnahme von Installationsgeräten bis 250 V / 16 A mit Tragringen und Befestigungsspur 60 mm.
Zur Verwendung mit Rahmen handelsüblicher Installationsschalterprogramme.
Format Geräteeinbaumöglichkeit: Standard 60 mm
Ausführung der Dose: Geschlossen
Montageart: Schraubbefestigung
Anzahl Einheiten: 1
Montage auf: Rückwand
Zugentlastungsmöglichkeit: Ja
Werkstoff: Polyamid (PA)
Oberfläche: Unbehandelt
Farbe: Graphitschwarz
RAL Nummer: 9011
Fabrikat : Hager oder gleichwertig
Artikel : GLS5500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Geräteeinbaudose für Brüstungskanal mit C-Profil Gerätemontage, modular anreihbar, erhöhte Einbautiefe zum bündigen Abschluß mit dem Oberteil des Brüstungskanals, vertikaler und horizontaler Geräteeinbau möglich. Gerätehalteschrauben in Schnellgewindeausführung. Werkzeuglose mechanische Verriegelung im Brüstungskanal.
Zur Aufnahme von Installationsgeräten bis 250 V / 16 A mit Tragringen und Befestigungsspur 60 mm.
Zur Verwendung mit Rahmen handelsüblicher Installationsschalterprogramme.
Format Geräteeinbaumöglichkeit: Standard 60 mm
Ausführung der Dose: Geschlossen
Montageart: Schraubbefestigung
Anzahl Einheiten: 1
Montage auf: Rückwand
Zugentlastungsmöglichkeit: Ja
Werkstoff: Polyamid (PA)
Oberfläche: Unbehandelt
Farbe: Graphitschwarz
RAL Nummer: 9011
Fabrikat : Hager oder gleichwertig
Artikel : GLS5500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
