Feldvert. AP, univers, IP44, SKII, 108PLE, H:500x800xT:161mm, QuickConnect FWB33S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanal 2 Produkte verfügbar
-
Einführungsflansch für Gehäuse 5 Produkte verfügbar
-
Berührungsschutzabdeckung 7 Produkte verfügbar
-
Tür/Bedienfeld 6 Produkte verfügbar
-
Patchpanel 6 Produkte verfügbar
-
Mehr sehen 59 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

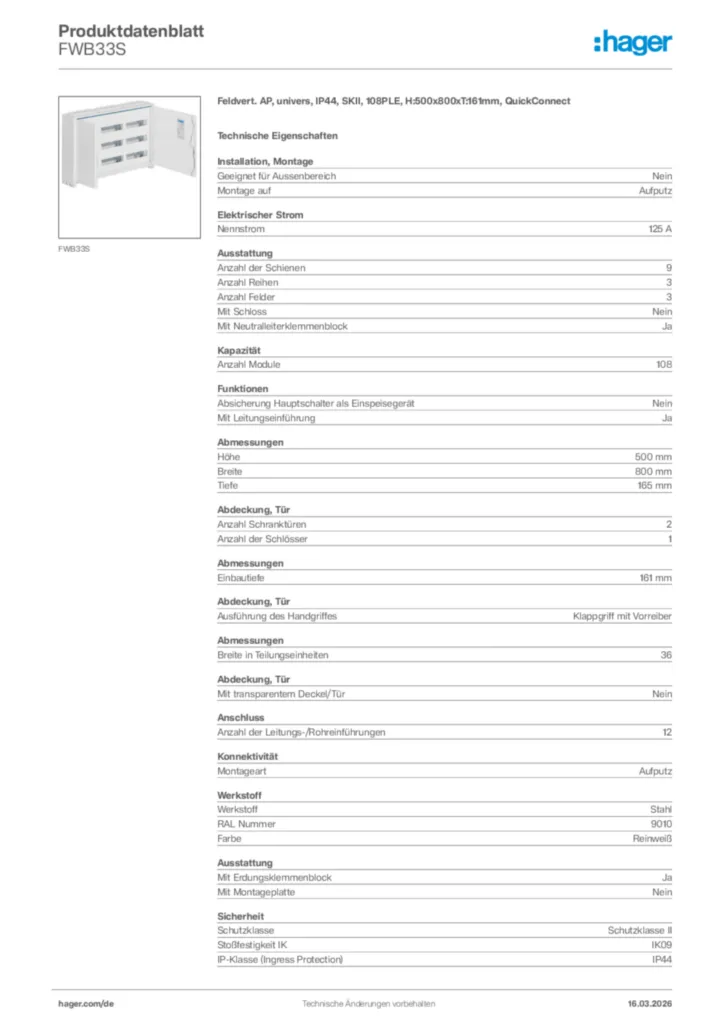

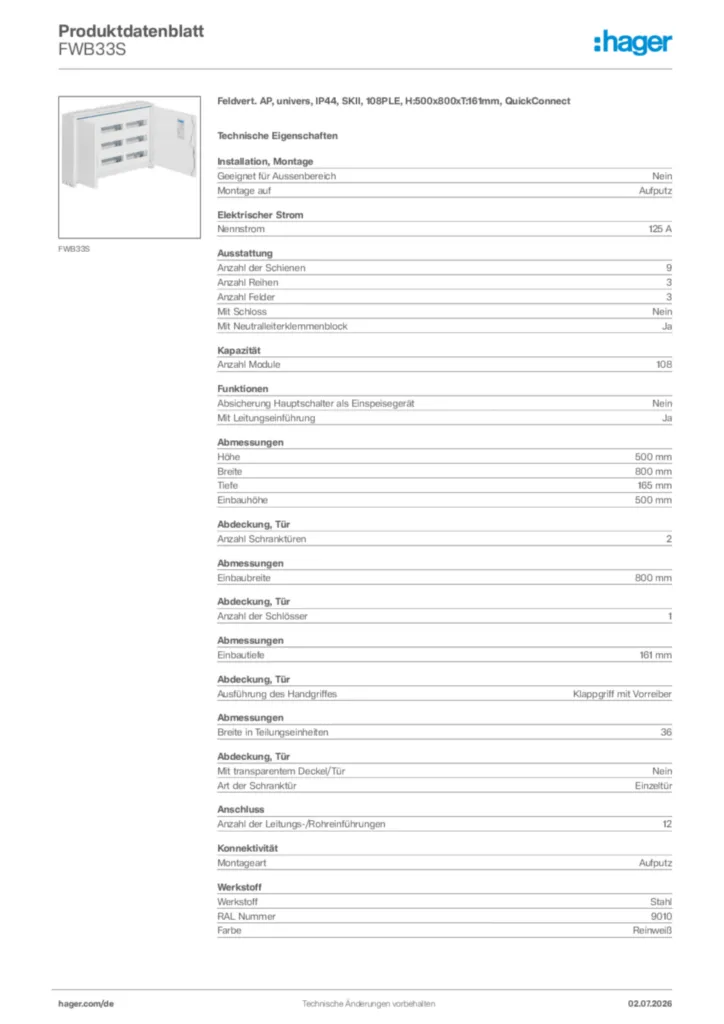

Technische Merkmale
-
Anzahl der Leitungseinführungen12
-
Geeignet für AußenbereichNein
-
Montage aufAufputz
-
Nennstrom125 A
-
Anzahl der Schienen9
-
Anzahl Reihen3
-
Anzahl Felder3
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
-
Anzahl Module108
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
-
Höhe500 mm
-
Breite800 mm
-
Tiefe165 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten36
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
MontageartAufputz
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK09
-
IP-Klasse (Ingress Protection)IP44
-
SchließungstypStangenschloss, Ohne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB33S
-
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MBMontageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung für FPxx, FWxx, ZAxx, ZSxx - Schränke, Feldverteiler, Leergehäuse, Zubehör (Stand: 04.2010)
Montageanleitung International 2010-05-05
PDF1,57 MBMontageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Technische Beilage (single-product)
Technischer Anhang - Feldverteiler
Stand: 01.04.2022
PDF9,15 MB -
BIM Revit Objekte
Serie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MBSerie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,59 MBSerie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MBSerie: Univers. Aufputz-Verteiler IP44 mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,57 MB -
Handbuch
Handbuch univers FWB (DE, 2023-01)
Handbuch de-DE 2023-03-30
PDF23,41 MBHandbuch univers FWB (EN, 2023-01)
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kBDeclaration
Konformitätserklärung International 2022-08-29
PDF143,25 kBDeclaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Ausschreibungstext
Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.
Montage auf: Aufputz
Anzahl der Schienen: 9
Anzahl Reihen: 3
Anzahl Felder: 3
Anzahl Module: 108
Höhe: 500 mm
Breite: 800 mm
Tiefe: 165 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FWB33S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
