Feldverteiler AP,univers,IP31,SKII,36PLE+Mediafeld,m.geschl.Tür,500x550x161mm,QC FWB32K1

EAN
3250612740192
Marke
Hager
VPE
1 Stück
Preisgruppe
H140
749,30 €
/ Stück *

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Rangier­kanal 2 Produkte verfügbar
  • Berüh­rungs­schutz­ab­de­ckung 5 Produkte verfügbar
  • Tür/­Be­di­en­feld 4 Produkte verfügbar
  • Patch­panel 6 Produkte verfügbar
  • Einfüh­rungs­flansch für Gehäuse 5 Produkte verfügbar
  • Mehr sehen 67 weitere Produkte verfügbar

Technische Merkmale

Anschluss
  • Anzahl der Leitungs­ein­füh­rungen
    4
Instal­la­tion, Montage
  • Geeignet für Außen­be­reich
    Nein
  • Montage auf
    Aufputz
Elek­tri­scher Strom
  • Nenn­strom
    125 A
Ausstat­tung
  • Anzahl der Schienen
    3
  • Anzahl Reihen
    3
  • Anzahl Felder
    2
  • Mit Schloss
    Nein
  • Mit Neutral­lei­ter­klem­men­block
    Ja
  • Mit Erdungs­klem­men­block
    Ja
  • Mit Monta­ge­platte
    Ja
Kapa­zität
  • Anzahl Module
    36
Funk­ti­onen
  • Mit Leitungs­ein­füh­rung
    Ja
Abmes­sungen
  • Höhe
    500 mm
  • Breite
    550 mm
  • Tiefe
    165 mm
  • Einbau­höhe
    500 mm
  • Einbaubreite
    550,00 mm
  • Breite in Teilungs­einheiten
    24
Abde­ckung, Tür
  • Anzahl Schrank­türen
    1
  • Anzahl der Schlösser
    0
  • Ausfüh­rung des Hand­griffes
    Klapp­griff mit Vorreiber
  • Mit trans­pa­rentem Deckel/Tür
    Nein
Werk­stoff
  • Werk­stoff
    Stahl
  • RAL Nummer
    9010
  • Farbe
    Rein­weiß
  • Werk­stoff Monta­ge­platte
    Acryl­ni­tril-S­ty­rol-A­cry­lester (ASA), Poly­ca­r­bonat (PC)
Sicherheit
  • Schutz­klasse
    Schutz­klasse II
  • Stoß­fes­tig­keit IK
    IK09
  • Schutzart IP
    IP31
  • Schlie­ßungstyp
    Stan­gen­schloss, Ohne Schloss

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

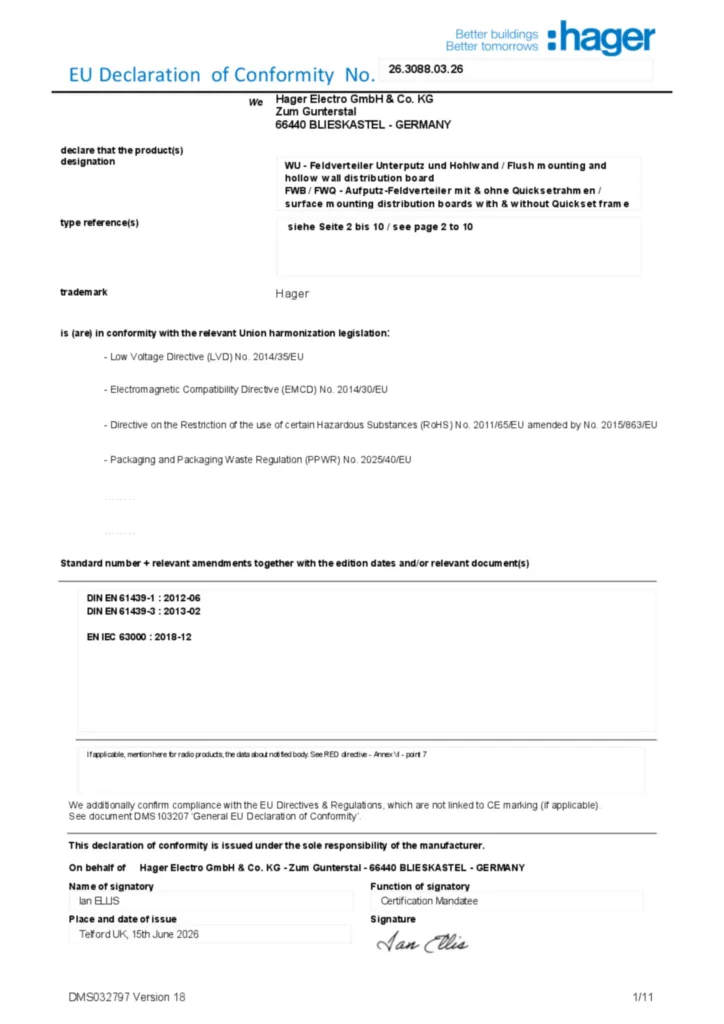

Zertifizierungen und Dokumente

Downloads

Mehr Downloads

Ausschreibungstext

Feldverteiler AP,univers,IP31,SKII,36PLE+Mediafeld,m.geschl.Tür,500x550x161mm,QC

Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Austauschbare Schließsysteme siehe Zubehör.

Montage auf: Aufputz
Anzahl der Schienen: 3
Anzahl Reihen: 3
Anzahl Felder: 2
Anzahl Module: 36
Höhe: 500 mm
Breite: 550 mm
Tiefe: 165 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Werkstoff Montageplatte: Acrylnitril-Styrol-Acrylester (ASA)
Polycarbonat (PC)
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
Schutzart IP: IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss

Fabrikat : Hager oder gleichwertig
Artikel : FWB32K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
