Das Spannungs- und Frequenzrelais mit NA Schutz entspricht der VDE AR-N 4105. Es dient als Spannungsüberwachungsrelais zur präzisen Messung und Überwachung von Netzspannungen. Ideal für den Einsatz in Energieversorgungssystemen zur Vermeidung von Netzinstabilitäten durch schnelles Erkennen von Spannungsabweichungen und Frequenzschwankungen.
EAN
3250612230235
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Spannungsrelais und Frequenzrelais, NA Schutz nach VDE AR-N 4105 EU400
Preis
1.316,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Kapazität
-
Anzahl Module6
Einsatzbedingungen
-
Betriebstemperatur-20 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 4 mm²
Frequenz
-
Frequenz40 - 70 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Auslösung
-
Max. zulässige Rückfallverzögerungszeit999 s
Installation, Montage
-
Montage aufDIN Schiene
Abmessungen
-
Höhe105 mm
-
Breite90 mm
-
Tiefe69 mm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EU400
-
Produktdatenblatt
Hager Produktdatenblatt EU400
Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105
PDF -
Montageanleitung
Bedienungsanleitung EU400 WEB - DE
Montageanleitung de-DE 2016-02-10
PDF2,76 MB
Bedienungsanleitung EU400 WEB - EN
Montageanleitung en-GB 2016-02-10
PDF2,75 MB
Montageanleitung en-GB 2021-10-25
PDF1,43 MB
Quickguide für EU400
Montageanleitung de-DE 2021-10-25
PDF1,45 MB -
Technischer Anhang (Einzelprodukt)
Kundenbestätigung Hager Systemlösungen zur Einhaltung der VDE-AR-N 4110:2018-11
Technischer Anhang (Einzelprodukt) de-DE 2019-10-14
PDF326,96 kB
Technischer Anhang (Einzelprodukt) de-DE 2020-09-09
PDF139,71 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -

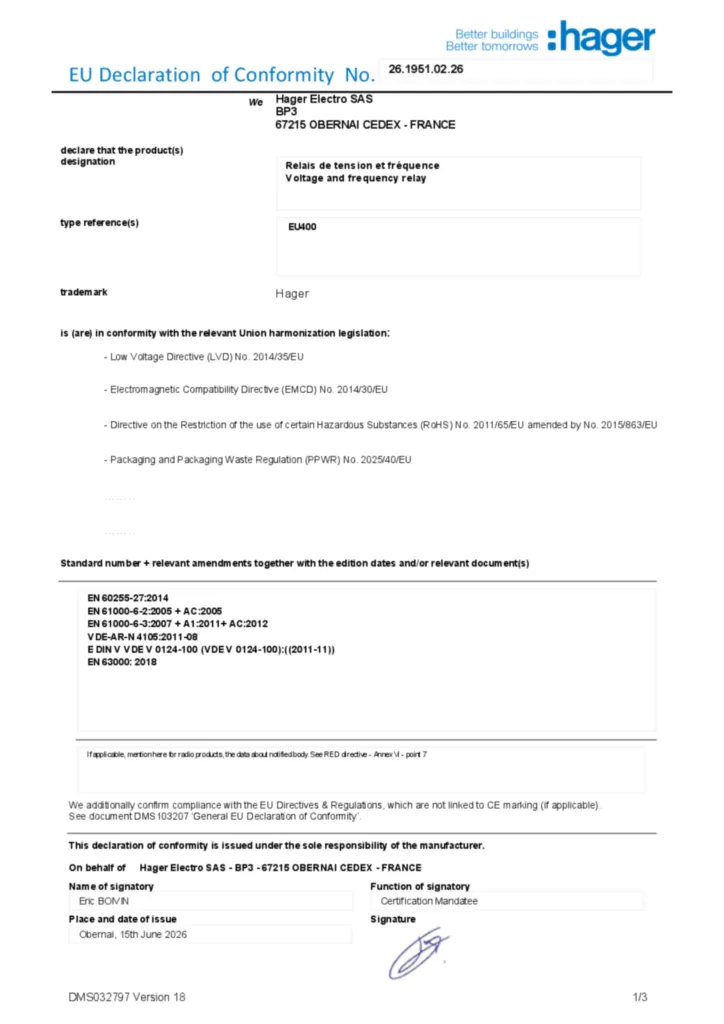

Konformitätserklärung
Komponentenzertifikat
Konformitätserklärung de-DE 2024-07-22
PDF1,35 MB
Konformitätserklärung für Spannungs- und Frequenzrelais
Konformitätserklärung International 2019-06-26
PDF83,80 kB
Zertifikat für EU400 - Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105 (Stand: 05.2019)
Konformitätserklärung International 2019-05-29
PDF223,83 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ESC225SInstallationsSchütze brummfrei 25A 2S 230VPreis78,20 €/ Stück * -
2
ESC428SInstallationsschütz brummfrei 25A 3Schließer und 1 Öffner 230VPreis101,10 €/ Stück * -
3
ESC440Installationsschütz 40A 4 Schließer 230VPreis183,60 €/ Stück * -
4
ESD463Installationsschütz 63A 4 Schließer 24VACPreis247,70 €/ Stück * -
5
ERC418Installationsrelais 16A 2Schließer und 2 Öffner 230VPreis68,20 €/ Stück *
Ausschreibungstext
Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105
Netz- und Anlagenschutz entsprechend der VDE Anwendungsregeln VDE-AR-N 4105:2011-06 und 4105:2018-11, VDE-AR-N 4110:2018-11. Einhaltung der BDEW-Richtlinie und DIN V VDE 0126-1-1, DIN V VDE V 0126-1-1/A1. Überwachung von Über- und Unterspannung und Frequenz, 10 Minuten-Mittelwert Vektorsprungüberwachung ROCOF, Überwachung des Frequenzgradienten df/dt. Einfehlersicher mit Überwachung der Kuppelschalter Inselnetzüberwachung (passiv). Integrierte 4-stellige Digitalanzeige für Messwerte und Programmierung. Alle Werte am Gerät einstell- und ablesbar. Voreingestellte Grundprogramme entsprechend den Normen und Richtlinien, Digitalanzeige für Messwerte und Programmierung von Grenzwerten. Hysterese und Schaltzeiten für jeden Alarm einzeln einstellbar. MIN/MAX-Speicher für Messwerte, Test-Taste und Simulationsfunktion mit Messung der Schaltzeiten. Integrierter Alarmzähler für 100 Alarme, mit rel. Zeitstempel und Aufzeichnung der Alarmsummenzeit. Schaltausgänge: Ausgangsrelais 2 x 1 Wechsler, Transistorausgänge für Meldung der Schaltursache. Betriebszustands- und Alarmanzeige mit LEDs. Möglichkeit zum Codeschutz für Parameter und Plombierung für Einstellwerte.
Fabrikat : Hager oder gleichwertig
Artikel : EU400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Netz- und Anlagenschutz entsprechend der VDE Anwendungsregeln VDE-AR-N 4105:2011-06 und 4105:2018-11, VDE-AR-N 4110:2018-11. Einhaltung der BDEW-Richtlinie und DIN V VDE 0126-1-1, DIN V VDE V 0126-1-1/A1. Überwachung von Über- und Unterspannung und Frequenz, 10 Minuten-Mittelwert Vektorsprungüberwachung ROCOF, Überwachung des Frequenzgradienten df/dt. Einfehlersicher mit Überwachung der Kuppelschalter Inselnetzüberwachung (passiv). Integrierte 4-stellige Digitalanzeige für Messwerte und Programmierung. Alle Werte am Gerät einstell- und ablesbar. Voreingestellte Grundprogramme entsprechend den Normen und Richtlinien, Digitalanzeige für Messwerte und Programmierung von Grenzwerten. Hysterese und Schaltzeiten für jeden Alarm einzeln einstellbar. MIN/MAX-Speicher für Messwerte, Test-Taste und Simulationsfunktion mit Messung der Schaltzeiten. Integrierter Alarmzähler für 100 Alarme, mit rel. Zeitstempel und Aufzeichnung der Alarmsummenzeit. Schaltausgänge: Ausgangsrelais 2 x 1 Wechsler, Transistorausgänge für Meldung der Schaltursache. Betriebszustands- und Alarmanzeige mit LEDs. Möglichkeit zum Codeschutz für Parameter und Plombierung für Einstellwerte.
Fabrikat : Hager oder gleichwertig
Artikel : EU400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
