Installationsschütz brummfrei 25A 4 Schließer 230V ESC425S

EAN
3250612400133
Marke
Hager
VPE
6 Stücke
Preisgruppe
H430
Preis
90,10 €
/ Stück *

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zusatz­ein­rich­tung für Reihen­ein­bau­ge­räte 1 Produkte verfügbar
  • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
  • Klem­me­n­ab­de­ckung 1 Produkte verfügbar

Technische Merkmale

Anschluss
  • Kontaktart
    4S
  • Anzahl der Kontakte
    4
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    1 - 6 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    1 - 10 mm²
Elek­tri­scher Strom
  • Nenn­strom
    25 A
Kapa­zität
  • Anzahl Module
    2
Frequenz
  • Frequenz
    50 - 50 Hz
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    4000 V
  • Isola­ti­onss­pan­nung Ui
    440 V
  • Steu­er­span­nung AC
    230 - 230 V
  • Steu­er­span­nung DC
    0 - 0 V
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -10 - 50 °C
  • Lager-/Trans­port­tem­pe­ratur
    -40 - 80 °C
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    1000000
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    30000
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    9 W
  • Anzugs­ver­brauch
    3,20 VA
Abmes­sungen
  • Höhe
    83 mm
  • Breite
    35,75 mm
  • Tiefe
    60 mm
Ausstat­tung
  • Anzahl Schlie­ßer­kon­takte
    4
  • Anzahl Öffner­kon­takte
    0
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    1,20 - 1,20 Nm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS konform Ja

Zertifizierungen und Dokumente

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ESC425S | Hager Deutschland

    Produktbild ESC425S

  • Bestellhilfe

    Bild Kleinverteiler und Modulargeräte | Hager Deutschland

    Kleinverteiler und Modulargeräte

    Bestellhilfe de-DE 2023-11-17

    PDF
    7,45 MB
  • Technische Beilage (single-product)

    Bild Technischer Anhang - Schalt- und Meldegeräte | Hager Deutschland

    Technischer Anhang - Schalt- und Meldegeräte

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    605,36 kB
    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technische Beilag (single-product) de-DE 2021-10-20

    PDF
    847,80 kB

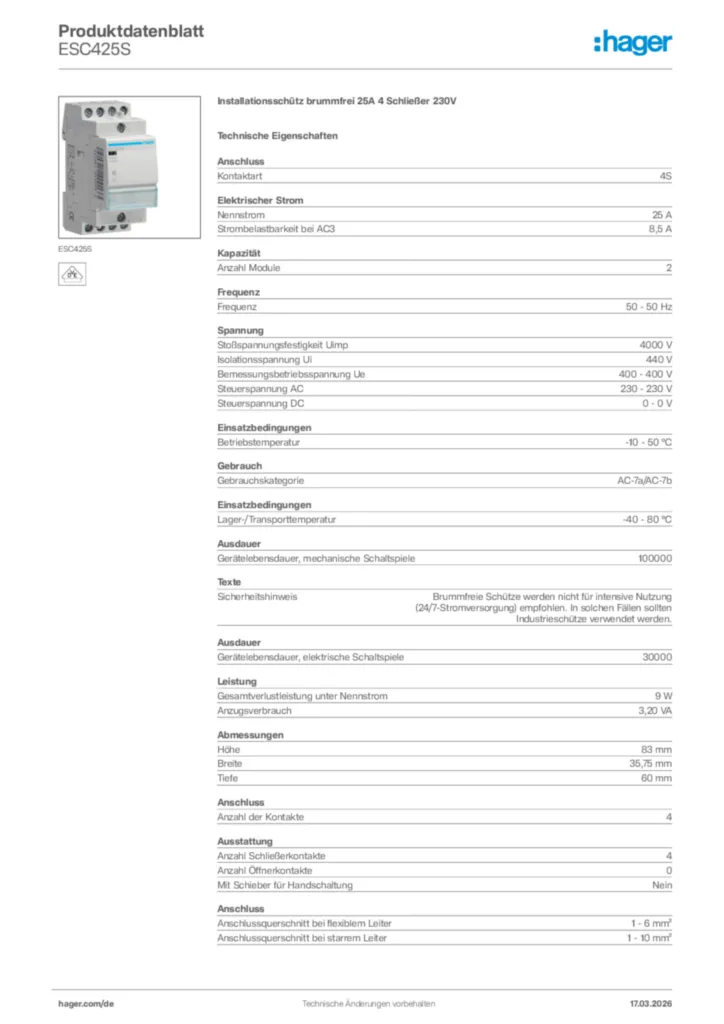

  • Produktdatenblatt

    Bild Produktdatenblatt en-GB 2020-01-01 | Hager Deutschland

    Produktdatenblatt en-GB 2020-01-01

    PDF
    197,47 kB
  • Tools

    Bild Hager Ready App - Ihr digitaler Assistent | Hager Deutschland

    Hager Ready App - Ihr digitaler Assistent

    Tools de-DE 2023-09-14

    URL
    Bild Hagerplan - kostenlose Ausschreibungs-Software | Hager Deutschland

    Hagerplan - kostenlose Ausschreibungs-Software

    Tools de-DE 2023-09-14

    URL
    Bild Instal­la­ti­ons­schütze | Hager Deutschland

    Instal­la­ti­ons­schütze

    Tools de-DE 2022-08-25

    URL
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2021-09-23

    PDF
    385,80 kB
Mehr Downloads

Ausschreibungstext

Installationsschütz brummfrei 25A 4 Schließer 230V

Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Kontaktart: 4S
Nennstrom: 25 A
Anzahl Module: 2
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 4
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ESC425S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
