Fernschalter 1 Schließer und 1 Öffner 12V AC 16A 1PLE EPN519
EAN
3250612369546
Marke
Hager
VPE
1 Stück
Preisgruppe
H420
Preis
49,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 4 Produkte verfügbar
Vervollständigen Sie Ihr System
-
EPN050
Zubehör Fernschalter Zentralsteuerung
50,40 € / Stück* -
EPN051Hilfskontakt für Fernschalter 1 Schließer und 1 Öffner 2A 250V
28,90 € / Stück* -
EPN052Zubehör Fernschalter Mehrstufenzentralsteuerung
50,40 € / Stück* -
EPN053Zubehör Fernschalter Steuerung durch Dauersignal EIN/AUS
28,90 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Ruhestrom6 mA
-
Strombelastbarkeit bei AC116 A
Kapazität
-
Anzahl Module1
Anschluss
-
Kontaktart1Ö+1S
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
-
Anzahl der Kontakte2
Spannung
-
Steuerspannung AC12 - 12 V
-
Steuerspannung DC0 - 0 V
-
Steuerspannung 112 - 12 V
-
Isolationsspannung Ui250 V
-
Bemessungsbetriebsspannung Ue250 - 250 V
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom1,20 W
-
Anzugsverbrauch25 VA
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe63 mm
Beleuchtung
-
Max. Leuchtstofflampenlast800 VA
-
Max. Leuchtstofflampenlast parallelkompensiert900 VA
Ausstattung
-
Anzahl Schließerkontakte1
-
Anzahl Öffnerkontakte1
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EPN519
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -

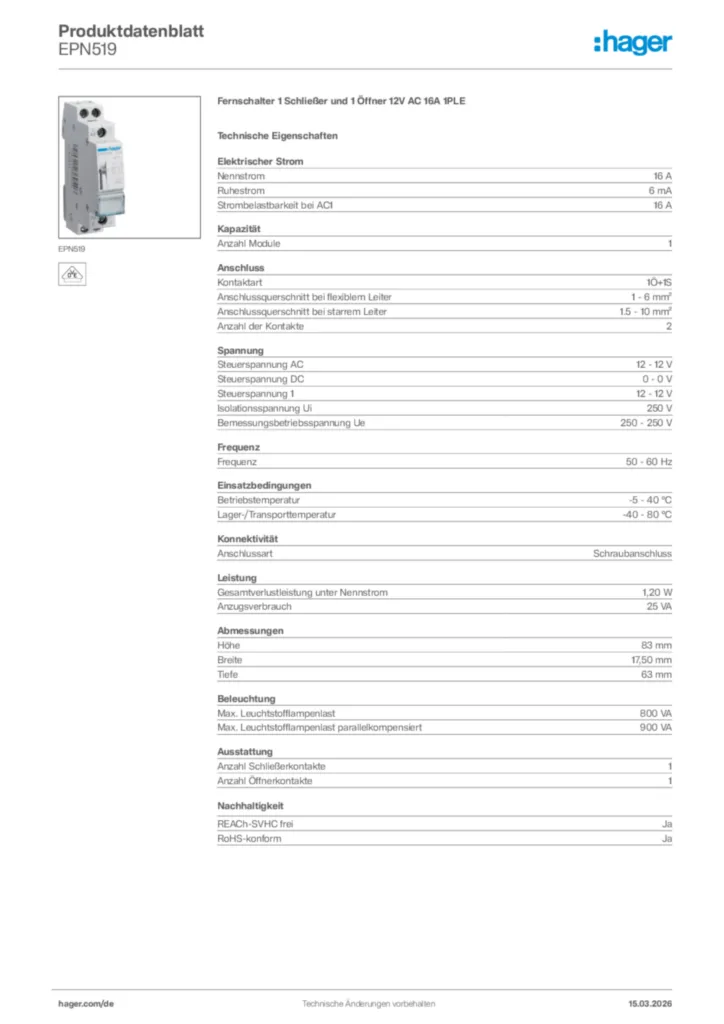

Produktdatenblatt
UK_MD_TDS_LatchingRelays.pdf
Technical data sheet including characteristics for latching relays.
PDF121,37 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2020-09-10
PDF262,84 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EP400Elektronischer Fernschalter 1S 230V und 8 bis 24V AC/DCPreis84,80 €/ Stück * -
2
EP411Elektronischer Fernschalter 1S 8 bis 24V AC/DCPreis53,50 €/ Stück * -
3
EPN050Zubehör Fernschalter ZentralsteuerungPreis50,40 €/ Stück *
-
4
EPN051Hilfskontakt für Fernschalter 1 Schließer und 1 Öffner 2A 250VPreis28,90 €/ Stück *
-
5
EPN052Zubehör Fernschalter MehrstufenzentralsteuerungPreis50,40 €/ Stück *
Ausschreibungstext
Fernschalter 1 Schließer und 1 Öffner 12V AC 16A 1PLE
Fernschalter nach DIN EN 60669-1 (VDE 0632-1) und DIN EN 60669-2-2 (VDE 0632-2-2) zur Impulssteuerung mit Kontaktstellungsanzeige, Handbedienung, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Ruhestrom: 6 mA
Anzahl Module: 1
Kontaktart: 1Ö+1S
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Anzahl der Kontakte: 2
Steuerspannung AC: 12 - 12 V
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 250 V
Betriebstemperatur: -5 - 40 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : EPN519
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fernschalter nach DIN EN 60669-1 (VDE 0632-1) und DIN EN 60669-2-2 (VDE 0632-2-2) zur Impulssteuerung mit Kontaktstellungsanzeige, Handbedienung, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Ruhestrom: 6 mA
Anzahl Module: 1
Kontaktart: 1Ö+1S
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Anzahl der Kontakte: 2
Steuerspannung AC: 12 - 12 V
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 250 V
Betriebstemperatur: -5 - 40 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : EPN519
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
