Dämmerungsschalter Set mit Dämmerungssensor / Aufbaufühler EEN003 EEN100
Dämmerungsschalter für Reiheneinbau/Aufputz mit Photozelle misst Beleuchtungsstärke und regelt basierend darauf das Ein- oder Ausschalten von Stromkreisen. Zwei Helligkeitsbereiche wählbar, Verzögerungszeiten für EIN/AUS einstellbar. Schaltmodi: Dauer EIN/AUS, Automatik, Test. Features: Schaltzustandsanzeige, Anschlussfehler- und Kontaktanzeige. Inklusive Aufbaufühler EEN003. Ideal für energiesparende Lichtsteuerung und Sicherheitsbeleuchtung.
EAN
3250617579308
Marke
Hager
VPE
1 Stück
Preisgruppe
H410
Passende Tools
Preis
144,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Helligkeitssensor 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
Einstellungen
-
Einschaltverzögerungszeit60 s
Einsatzbedingungen
-
Betriebstemperatur-5 - +45 °C
-
Lager-/Transporttemperatur-25 - +70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 6 mm²
Kapazität
-
Anzahl Module1
Texte
-
MontageartZur Montage Auf DIN-Hutschiene, AufbAufühler für Wand- und Deckenmontage
-
AnschlussartMit Schraubklemmen
Elektrischer Strom
-
Schaltstrom10 A
Abmessungen
-
Höhe83 mm
-
Breite17,80 mm
-
Tiefe65 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild EEN100
-
Montageanleitung
Bedienungsanleitung für EEN002, EEN100 - Dämmerungsschalter mit Aufbau-/Einbaufühler, Aufbaufühler für Uhren EGNx und Dämmerungsschalter EEN10x (DE-PT-EN-IT-FR-ES, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2017-09-29
PDF1,38 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -

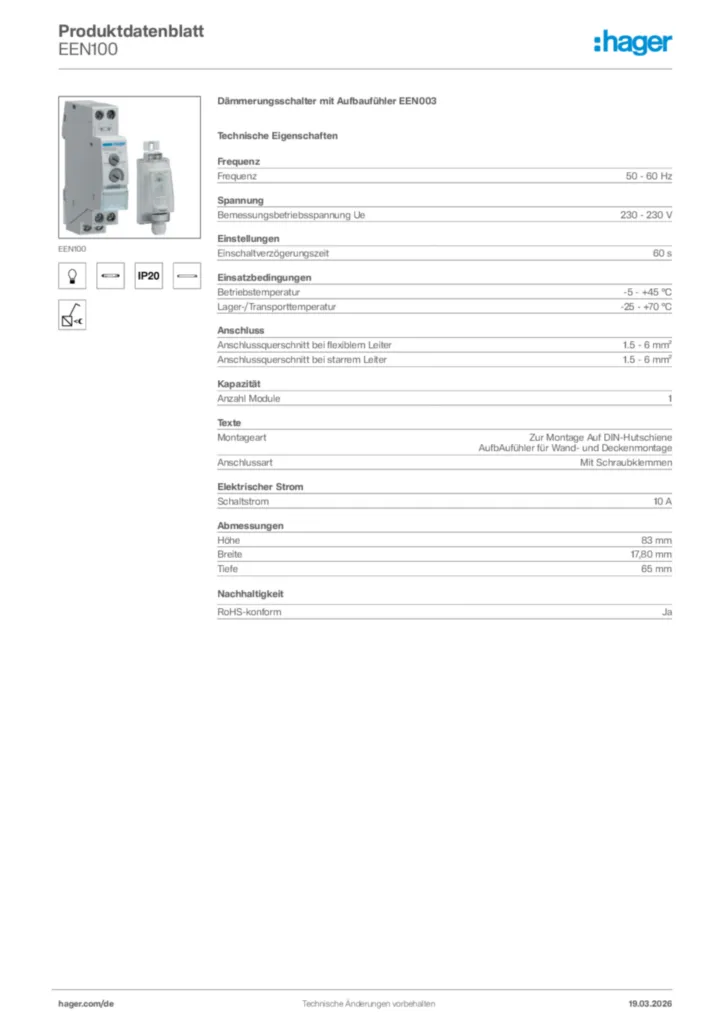

Produktdatenblatt
UK_MD_TDS_LightSensitiveSwitch
Produktdatenblatt en-GB 2024-03-22
PDF166,33 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-16
PDF127,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EE701Dämmerungsschalter Kompakt zur Aufputz-MontagePreis100,20 €/ Stück * -
2
EE702Dämmerungsschalter Komfort zur Aufputz-MontagePreis123,00 €/ Stück * -
3
EEN101Dämmerungsschalter mit Einfbaufühler EEN002Preis144,30 €/ Stück * -
4
EEN002Einbaufühler EEN10x für Uhren EGNx und Dämmerungsschalter EEN10xPreis27,80 €/ Stück *
-
5
EEN003Aufbaufühler für Uhren EGNx und Dämmerungsschalter EEN10xPreis27,80 €/ Stück *
Ausschreibungstext
Dämmerungsschalter mit Aufbaufühler EEN003
Dämmerungsschalter misst über eine Photozelle die Beleuchtungsstärke und schaltet in Abhängigkeit vom gemessenen und eingestellten Wert einen Stromkreis ein oder aus mit zusätzlicher Schaltzustandsanzeige. Messung in zwei Helligkeitsbereichen und Einstellung der EIN/AUS Verzögerungszeit. Schalter für Dauer EIN/AUS oder Automatik-/Testbetrieb. Integrierte Anschlussfehler- und Kontaktanzeige für den Fühler. Lieferung im Set mit einem Aufbaufühler EEN003.
Frequenz: 50 - 60 Hz
Einschaltverzögerungszeit: 60 s
Betriebstemperatur: -5 - +45 °C
Lager-/Transporttemperatur: -25 - +70 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 6 mm²
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : EEN100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Dämmerungsschalter misst über eine Photozelle die Beleuchtungsstärke und schaltet in Abhängigkeit vom gemessenen und eingestellten Wert einen Stromkreis ein oder aus mit zusätzlicher Schaltzustandsanzeige. Messung in zwei Helligkeitsbereichen und Einstellung der EIN/AUS Verzögerungszeit. Schalter für Dauer EIN/AUS oder Automatik-/Testbetrieb. Integrierte Anschlussfehler- und Kontaktanzeige für den Fühler. Lieferung im Set mit einem Aufbaufühler EEN003.
Frequenz: 50 - 60 Hz
Einschaltverzögerungszeit: 60 s
Betriebstemperatur: -5 - +45 °C
Lager-/Transporttemperatur: -25 - +70 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 6 mm²
Anzahl Module: 1
Fabrikat : Hager oder gleichwertig
Artikel : EEN100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
