Brüstungskanal-Unterteil frontrast BRS 85x130mm OT 80mm aus Stahlblech verzinkt BRS851301VERZ
EAN
4012740215756
Marke
Hager
VPE
8 m
Preisgruppe
T032
Preis
56,90 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil 1 Produkte verfügbar -
Schallbarriere 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
T-Stück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt9940 - 9940 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)28
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)40
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, 45 mm, CEE, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächeVerzinkt
-
FarbeZink
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS851301VERZ
-

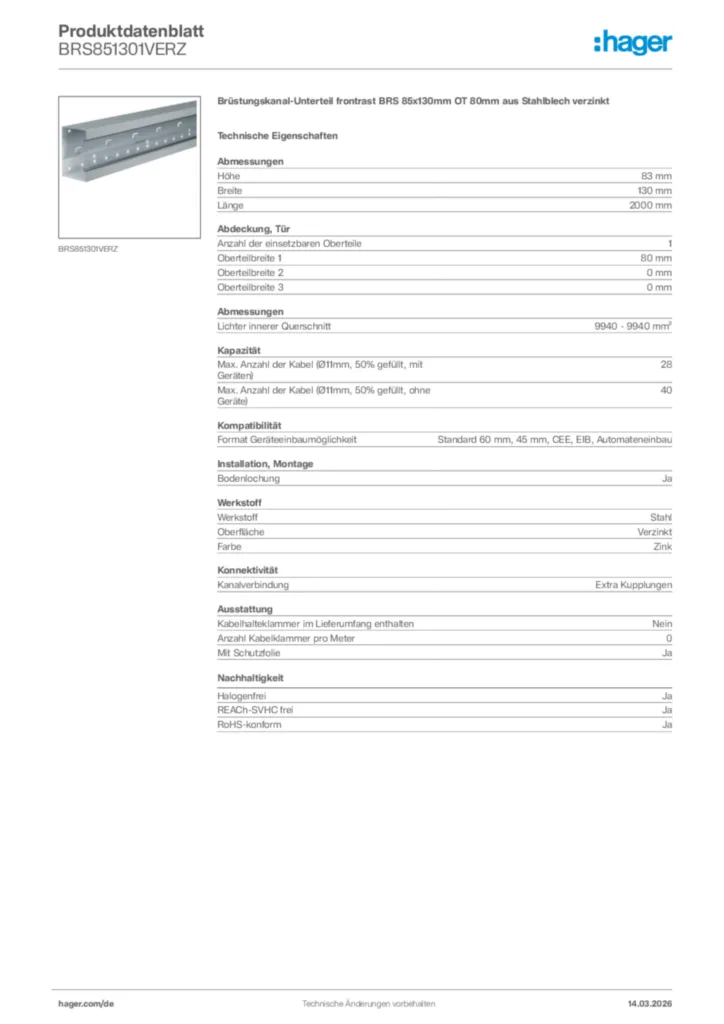

Produktdatenblatt
Hager Produktdatenblatt BRS851301VERZ
Brüstungskanal-Unterteil frontrast BRS 85x130mm OT 80mm aus Stahlblech verzinkt
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brs851301
DXF Dateien International 2023-02-02
DXF365,67 kB -
STEP Dateien
Step Model brs851301
STEP Dateien International 2023-02-02
STP1,17 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brs851301
Produkt Zeichnung International 2023-02-02
PDF67,74 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis16,30 €/ m *
-
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 €/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 €/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrast BRS 85x130mm OT 80mm aus Stahlblech verzinkt
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9940 - 9940 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 40
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm, CEE, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Farbe: Zink
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS851301VERZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung. Bei Oberteilbreite 120 mm C-Profil Geräteeinbau. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9940 - 9940 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 40
Format Geräteeinbaumöglichkeit: Standard 60 mm, 45 mm, CEE, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Farbe: Zink
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRS851301VERZ
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
