Brüstungskanal-Unterteil Stahl, BRS, 68x130mm, Oberteilbreite 80mm, Reinweiß BRS6513019010
Das BRS6513019010 Brüstungskanal-Unterteil, frontrastend, in Reinweiß ist der perfekte Geräteeinbaukanal für alle professionellen Elektriker. Mit seinen Maßen von 68x130 mm und passend für ein Oberteil 80 mm breit bietet er genug Platz für eine sichere und ordentliche Kabelführung. Die Bodenlochung ermöglicht eine direkte Wandmontage, die zusätzliche Rechtecklochung eine werkzeuglose Befestigung des Kanals mittels Clipanschluss an Konsolen. Das ist Qualität von Hager!
EAN
4012740215978
Marke
Hager
VPE
8 m
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.BRS6513019016
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.BRS6513019016
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Trennwand 3 Produkte verfügbar -
Kupplung 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt7700 - 7700 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)18
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)32
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, 45 mm
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeReinweiß
-
RAL Nummer9010
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS6513019010
-

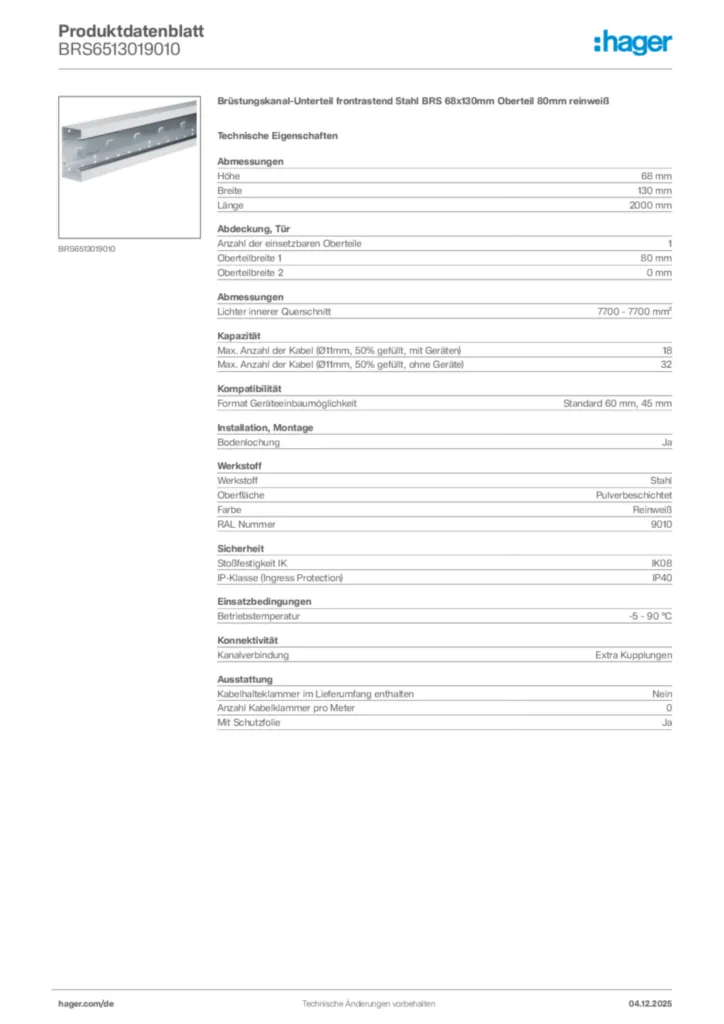

Produktdatenblatt
