Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert BRA851701ELN
EAN
4012740838481
Marke
Hager
VPE
8 m
Preisgruppe
T033
Preis
133,70 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück*
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück* -
BRA851704ELN
Inneneck aus Grundprofil zu BRA 85x170mm Oberteil 80mm aus alu natureloxiert
148,00 € / Stück* -
BRAX9
Kupplungspaar elektrisch/mechanisch zu allen Brüstungskanälen BRA aus Stahlblech
11,30 € / Set* -
BRA851707LAN
Schnittkaschierung zu BRA 85x170mm Oberteil 80mm aus Stahlblech lackiert alu
22,00 € / Stück* -
BRA0802AELN
Außeneck-Abdeckung zu BRA Oberteil 80mm aus aluminium natureloxiert
28,80 € / Stück* -
BR170WKLAN
Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 170mm Stahlbl. lackiert alu
13,90 € / Stück* -
BRA85170WLANWandanschlussblende zu BRA 85x170mm Oberteil 80mm aus Stahlblech lackiert alu
43,70 € / Stück* -
BRA851705ELNFlachwinkel aus Grundprofil zu BRA 85x170mm Oberteil 80mm aus alu natureloxiert
155,20 € / Stück* -
BRA0802ELNBrüstungskanal-Oberteil zu BRA Breite 80mm aus Aluminium natureloxiert
26,40 € / m* -
BRA851703ELNAußeneck aus Grundprofil zu BRA 85x170mm Oberteil 80mm aus alu natureloxiert
172,40 € / Stück* -
BRA851706LANEndstück schnittkaschierend zu BRA 85x170mm Oberteil 80mm hfr lackiert alu
43,70 € / Stück* -
BRA85170AELNBrüstungskanal-Unterteil BRA85170 mit Ausschnitt für GKEV12, aluminium
197,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt12820 - 12820 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)40
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)53
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRA851701ELN
-

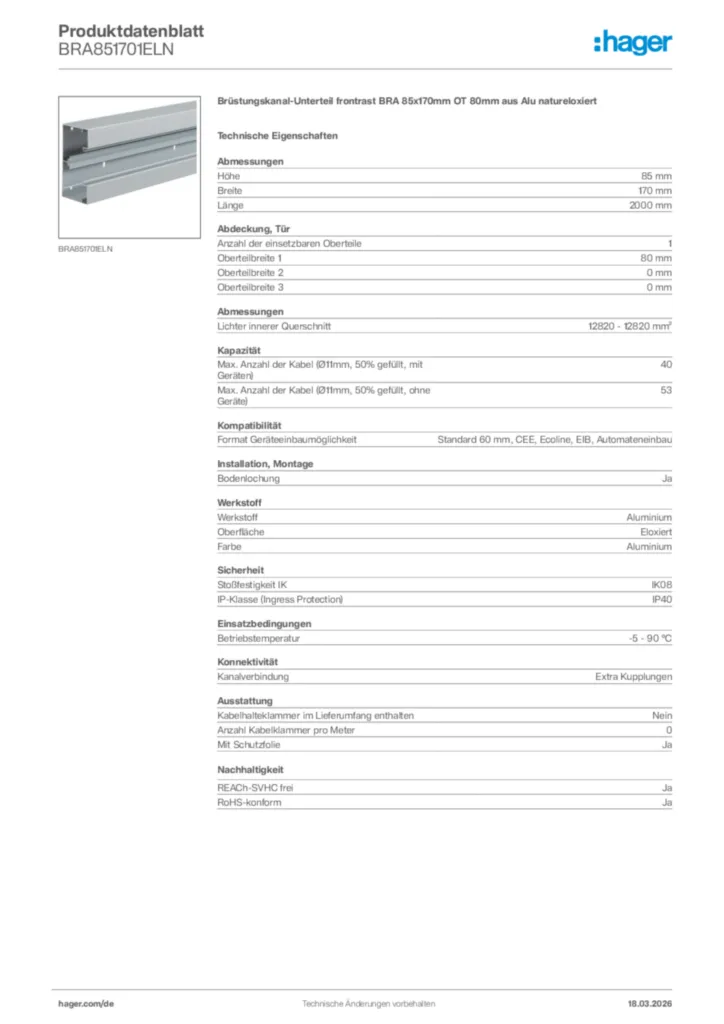

Produktdatenblatt
Hager Produktdatenblatt BRA851701ELN
Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei br851701
DXF Dateien International 2023-02-02
DXF370,36 kB -
STEP Dateien
Step Model br851701
STEP Dateien International 2023-02-02
STP1013,39 kB -
Produkt Zeichnung
ProductTechnicalDrawing_br851701
Produkt Zeichnung International 2023-02-02
PDF68,49 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis16,30 €/ m * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 €/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 €/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12820 - 12820 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 40
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12820 - 12820 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 40
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
