Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert BRA851301ELN
EAN
4012740838474
Marke
Hager
VPE
8 m
Preisgruppe
T033
Preis
104,40 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Oberteil 1 Produkte verfügbar -

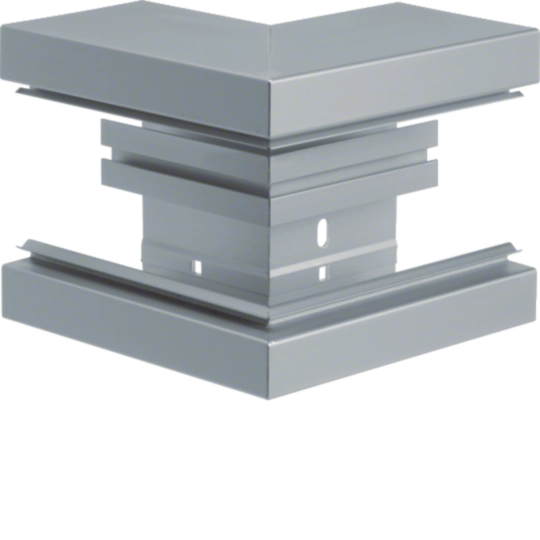

Oberteil für Außeneck 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -

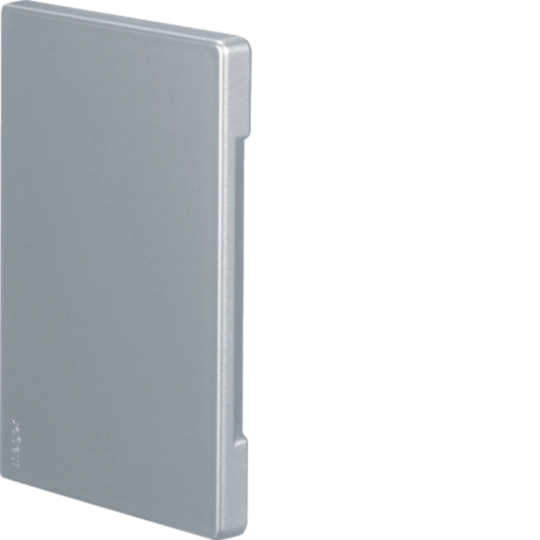

Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Mehr sehen 6 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt9640 - 9640 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)27
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)40
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRA851301ELN
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5,38 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei br851301
DXF Dateien International 2023-02-02
DXF370,46 kB -
STEP Dateien
Step Model br851301
STEP Dateien International 2023-02-02
STP1013,31 kB -
Produkt Zeichnung
ProductTechnicalDrawing_br851301
Produkt Zeichnung International 2023-02-02
PDF68,91 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BR6510019016Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweißPreis23,50 €/ m * -
2
BR6510017035Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrauPreis23,50 €/ m * -
3
BR6510019011Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarzPreis30,60 €/ m * -
4
BR6513019016Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweißPreis31,30 €/ m * -
5
BR6513017035Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrauPreis31,30 €/ m *
Ausschreibungstext
Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9640 - 9640 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 27
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 40
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851301ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 130 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 9640 - 9640 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 27
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 40
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851301ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
