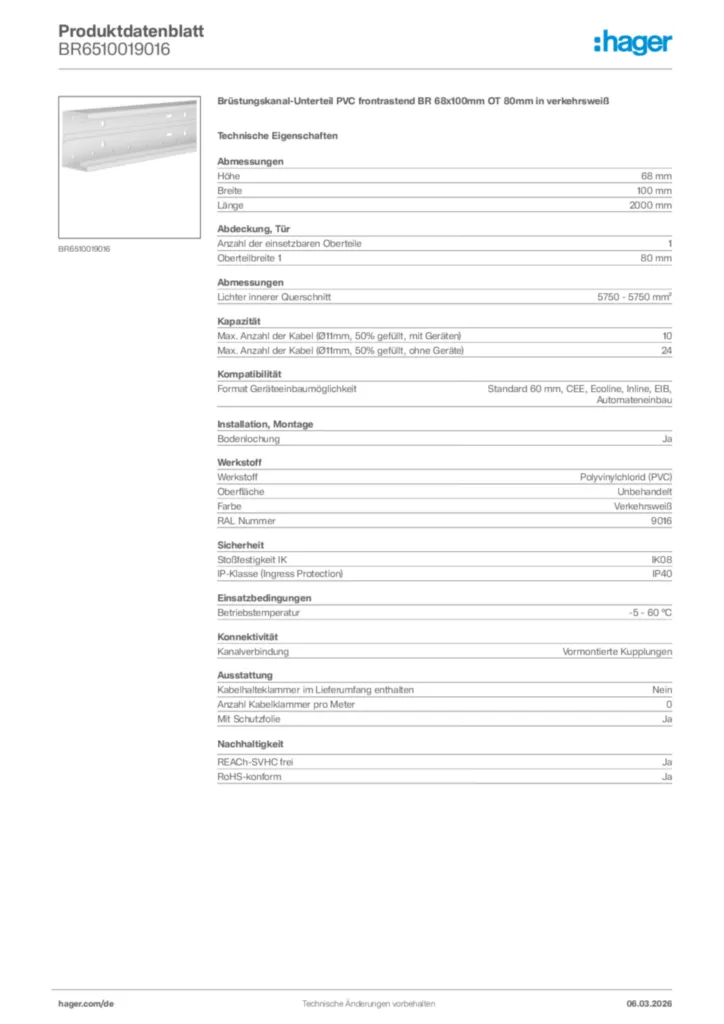

Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm, OT 80mm, verkehrsweiß BR6510019016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Oberteil für Außeneck 1 Produkte verfügbar
-
Endstück 1 Produkte verfügbar
-
Inneneck 2 Produkte verfügbar
-
Außeneck 2 Produkte verfügbar
-
Flachwinkel 2 Produkte verfügbar
-
Mehr sehen 7 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe68 mm
-
Breite100 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5750 - 5750 mm²
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20,00 mm
-
Oberteilbreite 30,00 mm
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)10
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)24
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
-
BodenlochungJa
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
-
Betriebstemperatur-5 - 60 °C
-
KanalverbindungVormontierte Kupplungen
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BR6510019016
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-family
Brüstungskanäle und GeräteeinbauBestellhilfe (24DE0050)
PDF5,38 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MBTechnischer Anhang - tehalit.BRN | BR
Stand: 01.04.2022
PDF195,14 kB -
Tool
Tool en-GB 2024-07-26
MSI36,37 MB -
DXF Dateien
DXF_Datei_br651001
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
Step Model br651001
STEP Dateien International 2023-02-02
STP1,10 MB -
Product Drawing
ProductTechnicalDrawing_br651001
Product Drawing International 2023-02-02
PDF68,78 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLOnline-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)
Konformitätserklärung International 2017-04-19
PDF105,82 kBCE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kBKonformitätserklärung International 2023-08-25
PDF80,78 kB
Ausschreibungstext
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 100 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0,00 mm
Oberteilbreite 3: 0,00 mm
Lichter innerer Querschnitt: 5750 - 5750 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 10
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 24
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
Schutzart IP: IP40
Kanalverbindung: Vormontierte Kupplungen
Mit Kabelhalteklammer: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BR6510019016
