Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 600x(60-100)mm BKW600060
EAN
4012002237557
Marke
Hager
VPE
2,4 m
Preisgruppe
T070
Passende Tools
Preis
668,70 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 10 Produkte verfügbar -
Bodenbelagsstoßkante 2 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
Bodenbelagsstoßabdeckung 1 Produkte verfügbar -
Traverse 1 Produkte verfügbar -
Abdeckung 5 Produkte verfügbar
Optionales Zubehör
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
329,90 € / Stück* -
BKSAG00Anschlussdose gestanzt GBZ rund 50mm zum Anbau an estrichbündige Bodenkanäle
386,10 € / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück*
-
BKA600800R12
Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mm
210,70 € / Stück* -
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mm
206,00 € / Stück* -
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mm
210,70 € / Stück* -
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mm
206,00 € / Stück* -
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mm
213,00 € / Stück*
-
BKTWK91Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
15,60 € / m* -
BKTWK76Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
14,20 € / m* -
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
11,30 € / m* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
8,90 € / m* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
7,20 € / m* -
BKTWK16Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
6,60 € / m*
Technische Merkmale
Abmessungen
-
Breite600 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt28030 - 28030 mm²
-
Mindestestrichhöhe60 mm
-
Nivellierbereich60 - 100 mm
-
Anzahl der Einbaueinheiten3
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)115
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKW600060
-

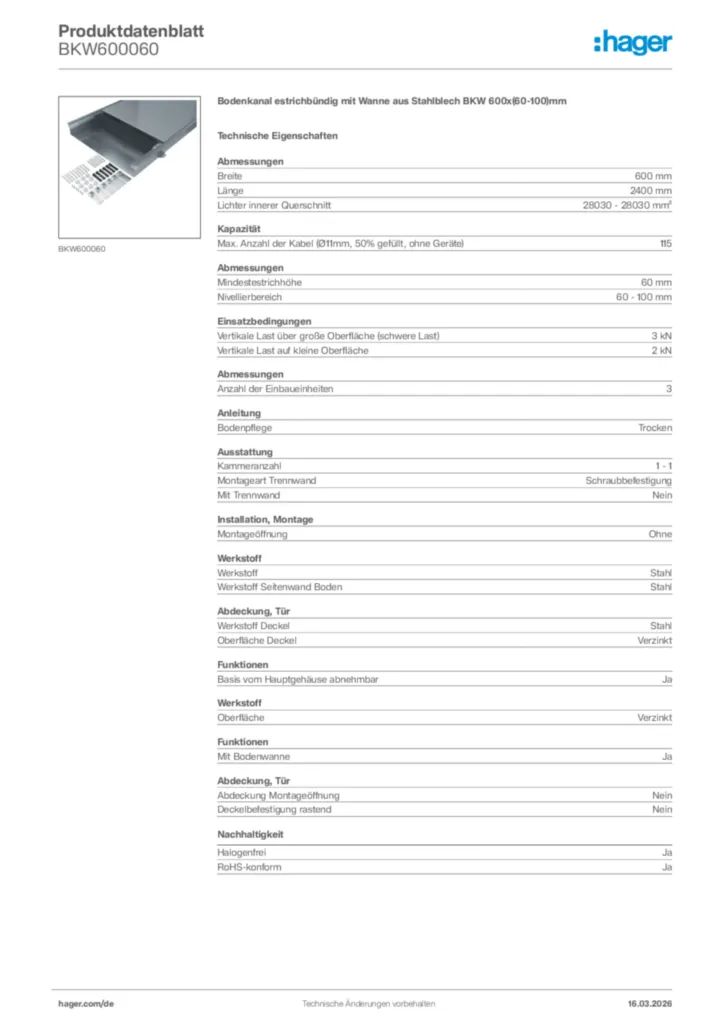

Produktdatenblatt
Hager Produktdatenblatt BKW600060
Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 600x(60-100)mm
PDF -
Bedienungsanleitung
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück *
-
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück *
-
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück *
-
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück *
-
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 €/ Stück *
Ausschreibungstext
Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 600x(60-100)mm
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 600 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 28030 - 28030 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 115
Mindestestrichhöhe: 60 mm
Nivellierbereich: 60 - 100 mm
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Bodenpflege: Trocken
Anzahl der Einbaueinheiten: 3
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKW600060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 600 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 28030 - 28030 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 115
Mindestestrichhöhe: 60 mm
Nivellierbereich: 60 - 100 mm
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Bodenpflege: Trocken
Anzahl der Einbaueinheiten: 3
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKW600060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
