Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-20A 2M ARC920D
EAN
3250611012672
Marke
Hager
VPE
1 Stück
Preisgruppe
H220
224,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Weitere Informationen finden Sie unter: hager.de/afdd
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Mehr sehen 10 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,05 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,30 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
59,00 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59,00 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59,00 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
59,00 € / Stück*
-
MZN176Plombierdraht zum Plombieren der Modulargeräte
6,70 € / Stück*
-
S014Vorhängeschloß mit 3 Schlüsseln
6,60 € / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
10,70 € / Stück* -
KDN263BPhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
50,60 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14,70 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
59,00 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
26,90 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 57 Module
125,90 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (10 Teile)
0,86 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (10 Teile)
0,93 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom20 A
-
Nennstrom bei -25°C22,69 A
-
Nennstrom bei -20 °C22,46 A
-
Nennstrom bei -15°C22,23 A
-
Nennstrom bei -10°C21,99 A
-
Nennstrom bei -5°C21,75 A
-
Nennstrom bei 0 °C21,51 A
-
Nennstrom bei 5°C21,27 A
-
Nennstrom bei 10°C21,02 A
-
Nennstrom bei 15°C20,77 A
-
Nennstrom bei 20 °C20,52 A
-
Nennstrom bei 25°C20,26 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,80 A
-
Nennstrom bei 40 °C19,60 A
-
Nennstrom bei 45 °C19,39 A
-
Nennstrom bei 50 °C19,18 A
-
Nennstrom bei 55°C18,98 A
-
Nennstrom bei 60°C18,76 A
Architektur
-
AuslösecharakteristikB
-
Polart1P+N
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
Leistung
-
Gesamtverlustleistung unter Nennstrom5,20 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Installation, Montage
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

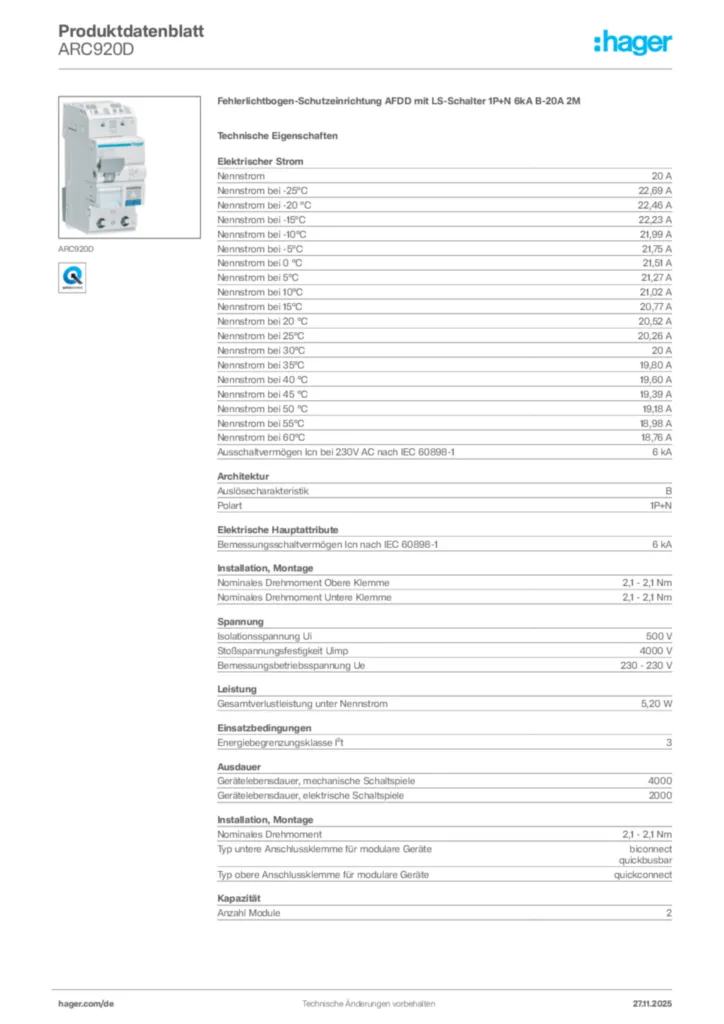

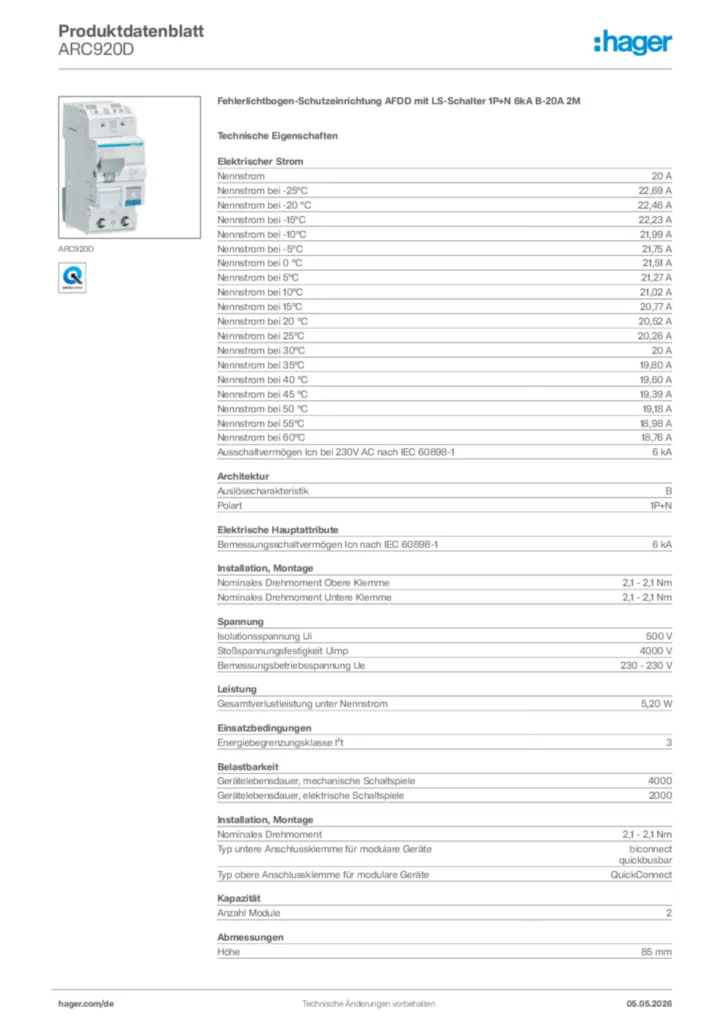

Produktbild ARC920D
-
