Fehlerstrom-Leitungsschutzschalter 4P 10kA C-40A 100mA A Typ AEX490C
EAN
3250611015505
Marke
Hager
VPE
1 Stück
Preisgruppe
H240
Passende Tools
Preis
281,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 4 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
KDN463B
Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
117,20 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,60 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
132,60 € / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
25,70 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,35 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
K67LKabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
4,10 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,40 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom40 A
-
Bemessungsfehlerstrom Idn100 mA
-
Ausschaltvermögen Icn bei 400V AC nach IEC 60898-110 kA
-
Nennstrom bei -25°C49,80 A
-
Nennstrom bei -20 °C49 A
-
Nennstrom bei -15°C48,20 A
-
Nennstrom bei -10°C47,30 A
-
Nennstrom bei -5°C46,50 A
-
Nennstrom bei 0 °C45,60 A
-
Nennstrom bei 5°C44,70 A
-
Nennstrom bei 10°C43,80 A
-
Nennstrom bei 15°C42,90 A
-
Nennstrom bei 20 °C42 A
-
Nennstrom bei 25°C41 A
-
Nennstrom bei 30°C40 A
-
Nennstrom bei 35°C38,90 A
-
Nennstrom bei 40 °C37,70 A
-
Nennstrom bei 45 °C36,50 A
-
Nennstrom bei 50 °C35,20 A
-
Nennstrom bei 55°C33,90 A
-
Nennstrom bei 60°C32,60 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-110 kA
Architektur
-
AuslösecharakteristikC
-
Position NeutralleiterLinks, Rechts
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Typ des FehlerstromschutzesA
-
IP-Klasse (Ingress Protection)IP20
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit Uimp4000 V
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Konnektivität
-
AnschlussartSchraubanschluss
Leistung
-
Gesamtverlustleistung unter Nennstrom17,70 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild AEX490C
-

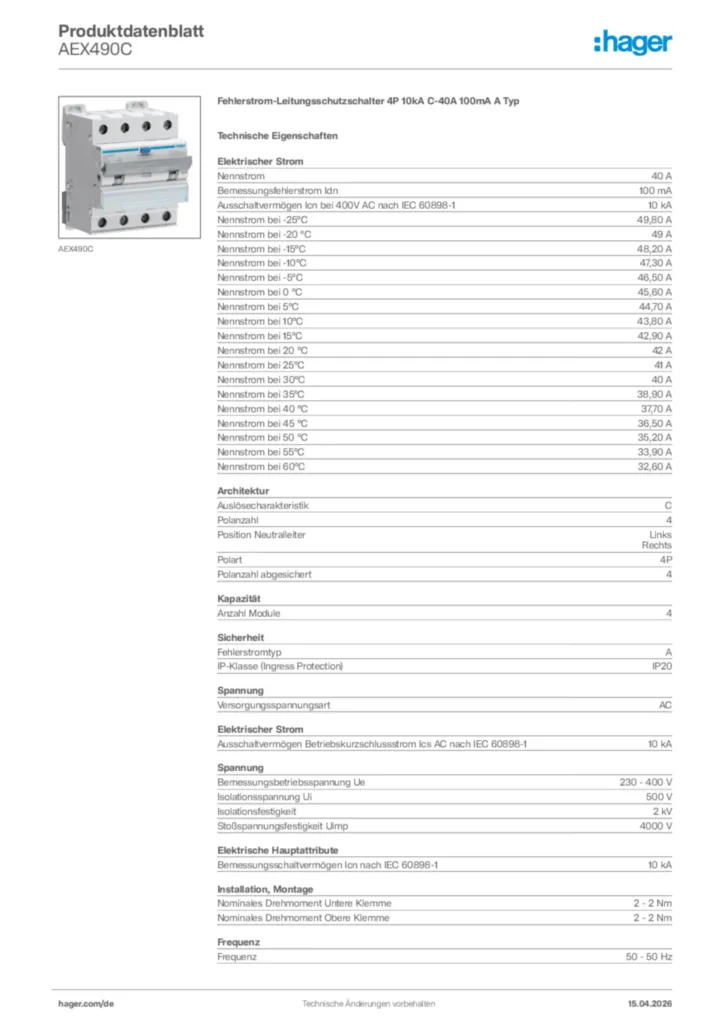

Produktdatenblatt
Hager Produktdatenblatt AEX490C
Fehlerstrom-Leitungsschutzschalter 4P 10kA C-40A 100mA A Typ
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF378,93 kB
Declaration
Konformitätserklärung International 2022-03-03
PDF790,55 kB
