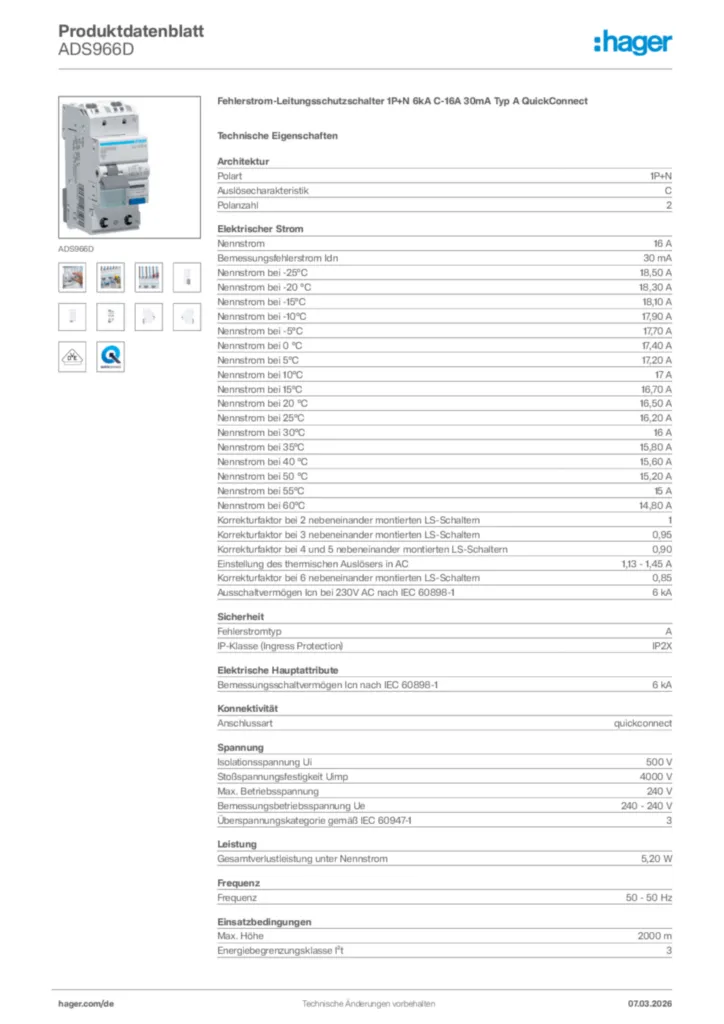

Fehlerstrom-Leitungsschutzschalter, FI/LS-Schalter, 1P+N 6kA C-16A 30mA Typ A ADS966D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar
-
Hilfsschalterblock 2 Produkte verfügbar
-
Arbeitsstromauslöser 2 Produkte verfügbar
-
Unterspannungsauslöser 2 Produkte verfügbar
-
Hilfs-Fernbedienung mit automatischer Wiedereinschaltung 1 Produkte verfügbar
-
Mehr sehen 10 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Polart1P+N
-
AuslösecharakteristikC
-
Nennstrom16 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C18,50 A
-
Nennstrom bei -20°C18,30 A
-
Nennstrom bei -15°C18,10 A
-
Nennstrom bei -10°C17,90 A
-
Nennstrom bei -5°C17,70 A
-
Nennstrom bei 0°C17,40 A
-
Nennstrom bei 5°C17,20 A
-
Nennstrom bei 10°C17 A
-
Nennstrom bei 15°C16,70 A
-
Nennstrom bei 20°C16,50 A
-
Nennstrom bei 25°C16,20 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,80 A
-
Nennstrom bei 40°C15,60 A
-
Nennstrom bei 50°C15,20 A
-
Nennstrom bei 55°C15 A
-
Nennstrom bei 60°C14,80 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
-
Typ des FehlerstromschutzesA
-
Schutzart IPIP2X
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
-
Anschluss-/Steckertypquickconnect
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
-
Max. Betriebsspannung240 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Überspannungskategorie gemäß IEC60947-1 2.5.60 Tabelle H13
-
Gesamtverlustleistung unter Nennstrom5,20 W
-
Frequenz50 - 50 Hz
-
Höhe über N.N.2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
-
Anzahl Module2
-
Höhe94 mm
-
Breite35 mm
-
Tiefe68 mm
-
Geeignet für DIN SchieneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADS966D
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellhilfe de-DE 2023-11-17
PDF7,45 MB -
Promotional
360°-Ansicht - Phasenschiene senkrecht
Promotional de-DE 2023-07-13
URL360°-Ansicht - Phasenschiene waagerecht
Promotional de-DE 2022-08-29
URL -
Tipps
Hager Tipp 42
Tipps de-DE 2017-06-01
PDF1,36 MB -
Technische Beilage (single-product)
Technischer Anhang - FI/LS-Schalter
Technische Beilage (multi-product) de-DE 2022-02-23
PDF894,02 kBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Tools de-DE 2023-09-14
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
How-to
How-To: Ausbau der Hager Phasenschienen
How-to International 2022-09-06
URLHow-To: FI/LS 1+N
How-to International 2022-09-06
URLHow-To: FI/LS 3x 1+N u. 4P
How-to International 2022-09-06
URLHow-To: FI/LS Mix
How-to International 2022-09-06
URLHow-To: Hager Phasenschienen
How-to International 2022-09-06
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF268,16 kB
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Gesamtverlustleistung unter Nennstrom: 5,20 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADS966D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
