Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-20A 30mA Typ A QuickConnect ADS920D
EAN
3250611068150
Marke
Hager
VPE
1 Stück
Preisgruppe
H270
Preis
130,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
K67E
Kabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
1,21 € / Stück* -
K67FKabelbrücke NYAF 6 mm², 100mm lang, Gabel, Farbe schwarz
0,88 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
1,67 € / Stück* -
K67LKabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
4,05 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,30 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
59,00 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59,00 € / Stück*
-
MZ205
Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59,00 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
59,00 € / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
6,70 € / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
10,70 € / Stück* -
KDN263BPhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
50,60 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14,70 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
59,00 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
26,90 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
125,90 € / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
0,86 € / Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
0,93 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
Elektrischer Strom
-
Nennstrom20 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C22,70 A
-
Nennstrom bei -20 °C22,50 A
-
Nennstrom bei -15°C22,20 A
-
Nennstrom bei -10°C22 A
-
Nennstrom bei -5°C21,80 A
-
Nennstrom bei 0 °C21,50 A
-
Nennstrom bei 5°C21,30 A
-
Nennstrom bei 10°C21 A
-
Nennstrom bei 15°C20,80 A
-
Nennstrom bei 20 °C20,50 A
-
Nennstrom bei 25°C20,30 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,80 A
-
Nennstrom bei 40 °C19,60 A
-
Nennstrom bei 50 °C19,20 A
-
Nennstrom bei 55°C19 A
-
Nennstrom bei 60°C18,80 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
Sicherheit
-
Typ des FehlerstromschutzesA
-
IP-Klasse (Ingress Protection)IP2X
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Konnektivität
-
Anschlussartquickconnect
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit4000 V
-
Max. Betriebsspannung240 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Überspannungskategorie gemäß IEC 60947-13
Leistung
-
Gesamtverlustleistung unter Nennstrom6,60 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Max. Höhe2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Installation, Montage
-
Nominales Drehmoment2,1 - 2,1 Nm
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe94 mm
-
Breite35 mm
-
Tiefe68 mm
Kompatibilität
-
Geeignet für DIN SchieneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

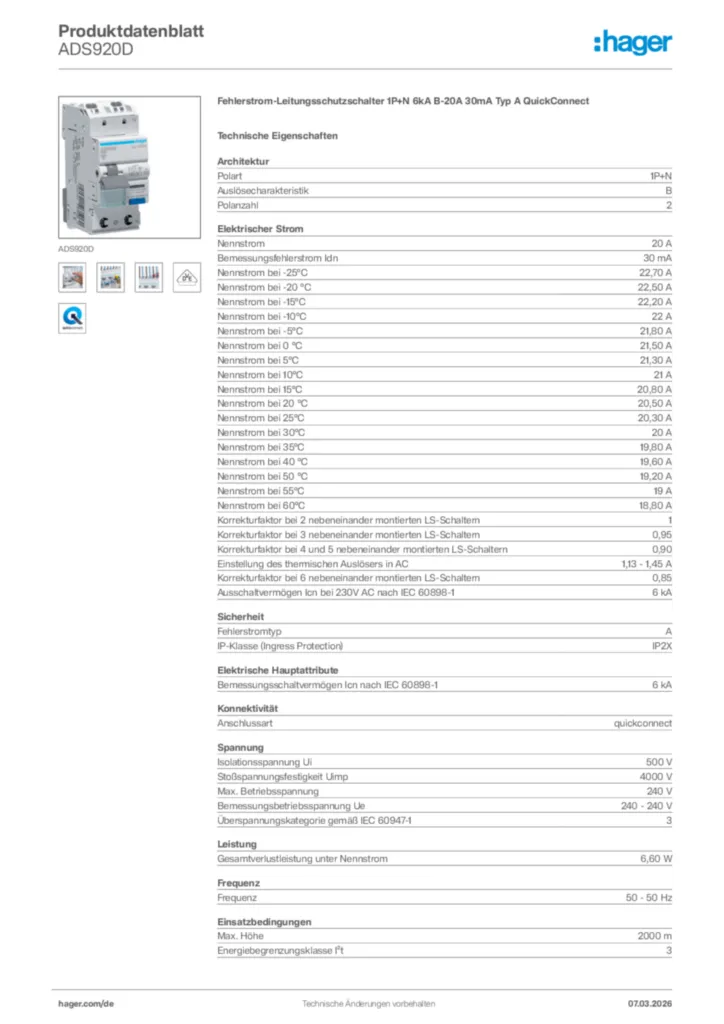

Produktbild ADS920D
-
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1,45 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 42
Effiziente FI/LS-Absicherung (17DE0166)
PDF1,36 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-09-23
PDF268,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis123,50 €/ Stück * -
2
ADS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 30mA Typ A QuickConnectPreis125,00 €/ Stück * -
3
ACS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 10mA Typ A QuickConnectPreis125,00 €/ Stück * -
4
ACS966DFehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 10mA Typ A QuickConnectPreis143,30 €/ Stück * -
5
ACS967DFehlerstrom-Leitungsschutzschalter 1P+N 127V 6kA C-16A 10mA Typ A QuickConnectPreis148,20 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-20A 30mA Typ A QuickConnect
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADS920D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADS920D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
