Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-10A 30mA Typ Hi QC/QB ADH910QC

Name: ADH910QC
Brand: Hager
SKU: ADH910QC

EAN

3250611011989

Marke

Hager

VPE

1 Stück

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

Preis auf Anfrage

Produkt nicht mehr lieferbar

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C

Nennstrom

10 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

15,30 A
Nennstrom bei -20 °C

15,10 A
Nennstrom bei -15°C

14,90 A
Nennstrom bei -10°C

14,70 A
Nennstrom bei -5°C

14,50 A
Nennstrom bei 0 °C

14,30 A
Nennstrom bei 5°C

14,10 A
Nennstrom bei 10°C

13,90 A
Nennstrom bei 15°C

13,70 A
Nennstrom bei 20 °C

13,50 A
Nennstrom bei 25°C

13,20 A
Nennstrom bei 30°C

13 A
Nennstrom bei 35°C

12,80 A
Nennstrom bei 40 °C

12,60 A
Nennstrom bei 45 °C

12,40 A
Nennstrom bei 50 °C

12,20 A
Nennstrom bei 55°C

12 A
Nennstrom bei 60°C

11,80 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Nennstrom bei 70°C

8,80 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Typ des Fehlerstromschutzes

A HI
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Anschlussart

quickconnect

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

253 V
Bemessungsbetriebsspannung Ue

230 - 230 V
Überspannungskategorie gemäß IEC 60947-1

3

Gesamtverlustleistung unter Nennstrom

3,80 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

quickconnect
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar

Anzahl Module

2

Höhe

93 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

Hager REACH declaration ADH910QC

PDF

Downloads

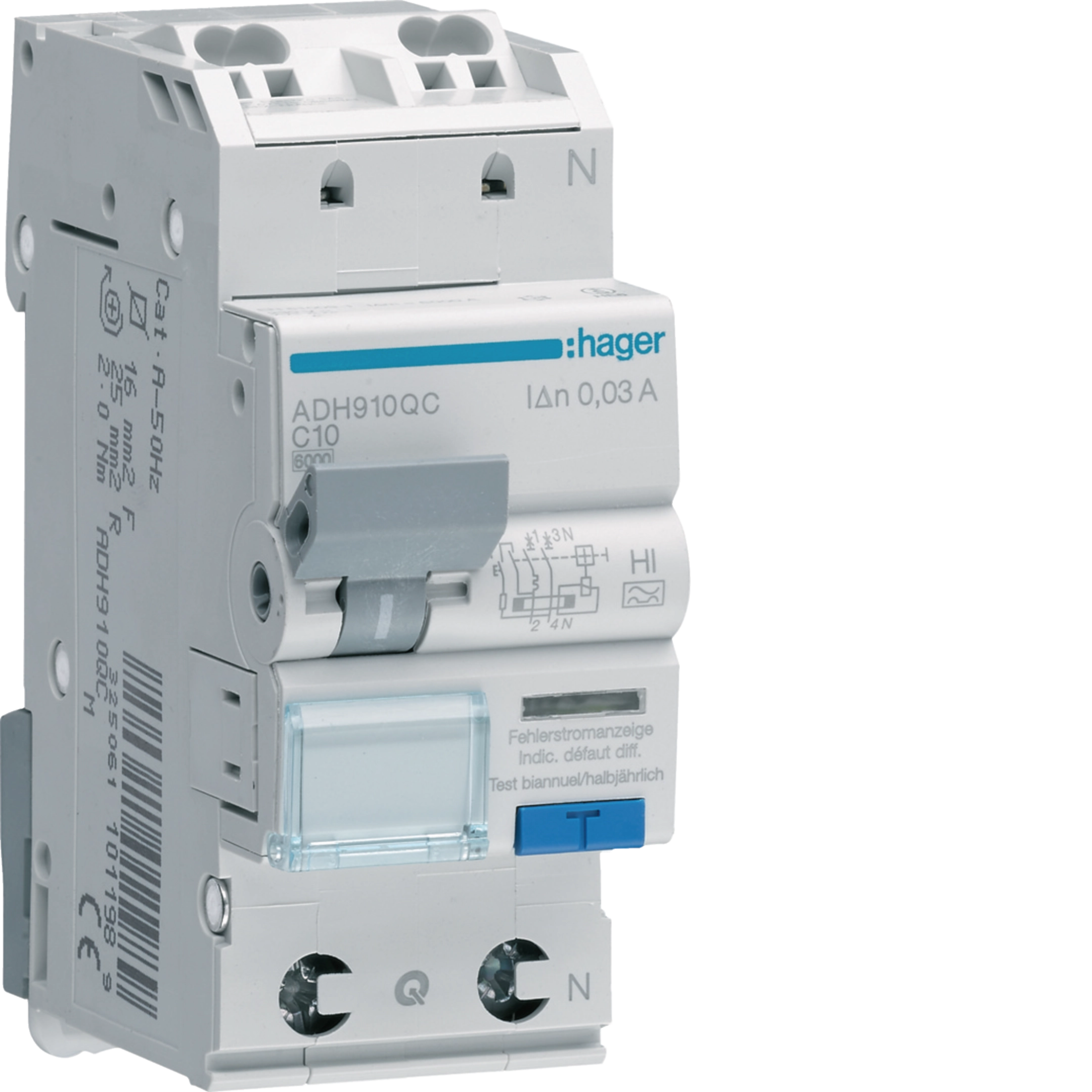

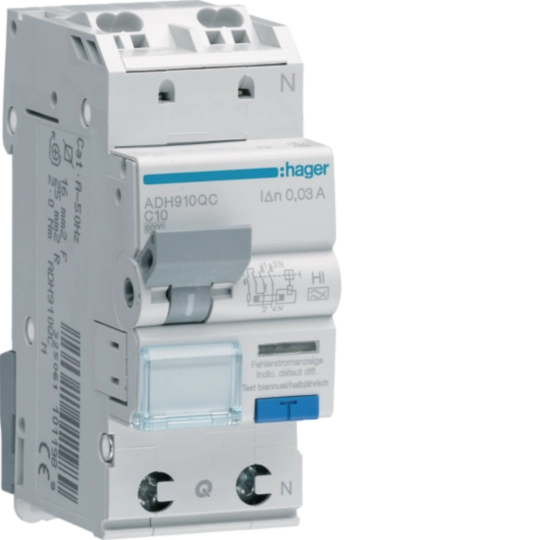

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ADH910QC

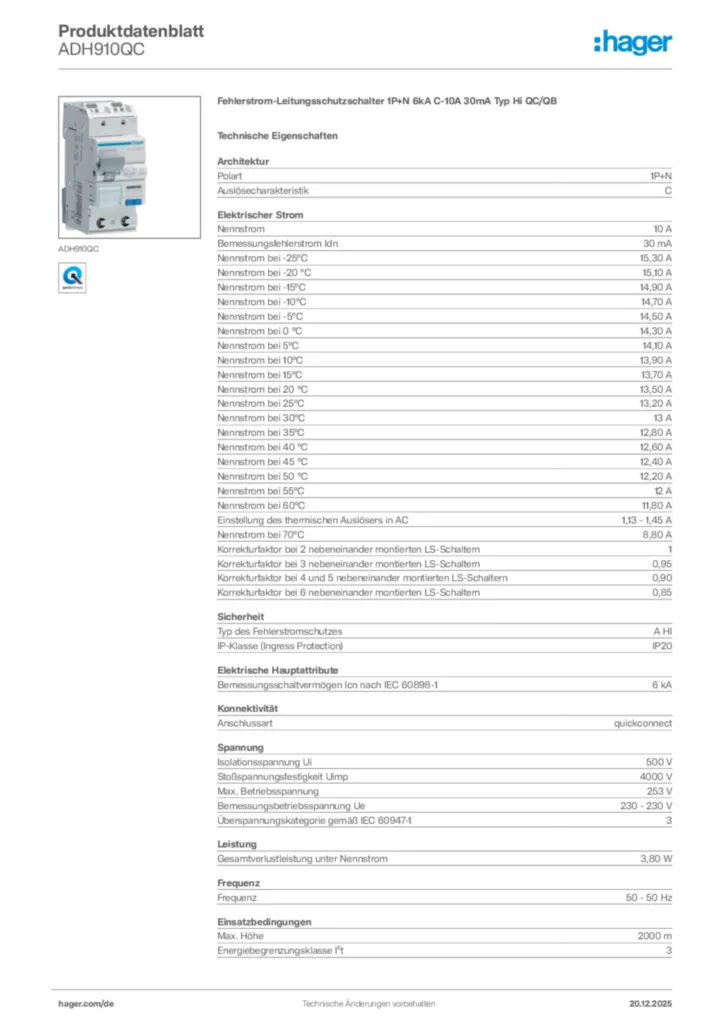

Produktdatenblatt

Hager Produktdatenblatt ADH910QC

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-10A 30mA Typ Hi QC/QB

PDF
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-09-23

PDF

260,65 kB

Mehr Downloads

Ausschreibungstext

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-10A 30mA Typ Hi QC/QB

Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 1P+N
Auslösecharakteristik: C
Nennstrom: 10 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A HI
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 3,80 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1,5 - 4,0 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ADH910QC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
