Fehlerstrom-Leitungsschutzschalter 4P 6kA C-16A 30mA Typ A HI QC/QB ADH466QC
EAN
3250611028024
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Verfügbarkeit und Preis auf Anfrage
Ähnliche Produkte:
Alternative Artikelempfehlung: ADR466C
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 4 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Optionales Zubehör
-
KDN463B
Phasenschiene 4 polig mit Gabelanschluss 10mm² 63A 57 Module
117,20 € / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,60 € / Stück* -
KDN480BPhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
132,60 € / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
25,70 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom16 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C19,40 A
-
Nennstrom bei -20 °C19,10 A
-
Nennstrom bei -15°C18,90 A
-
Nennstrom bei -10°C18,60 A
-
Nennstrom bei -5°C18,30 A
-
Nennstrom bei 0 °C18 A
-
Nennstrom bei 5°C17,60 A
-
Nennstrom bei 10°C17,30 A
-
Nennstrom bei 15°C17 A
-
Nennstrom bei 20 °C16,70 A
-
Nennstrom bei 25°C16,30 A
-
Nennstrom bei 30°C16 A
-
Nennstrom bei 35°C15,60 A
-
Nennstrom bei 40 °C15,20 A
-
Nennstrom bei 45 °C14,90 A
-
Nennstrom bei 50 °C14,40 A
-
Nennstrom bei 55°C14 A
-
Nennstrom bei 60°C13,60 A
-
Ausschaltvermögen Icn bei 230V AC nach IEC 61009-16 kA
Architektur
-
AuslösecharakteristikC
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Typ des FehlerstromschutzesA HI
-
IP-Klasse (Ingress Protection)IP20
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stoßspannungsfestigkeit Uimp4000 V
-
Überspannungskategorie gemäß IEC 60947-13
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Konnektivität
-
Anschlussartquickconnect
Leistung
-
Gesamtverlustleistung unter Nennstrom10,90 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADH466QC
-

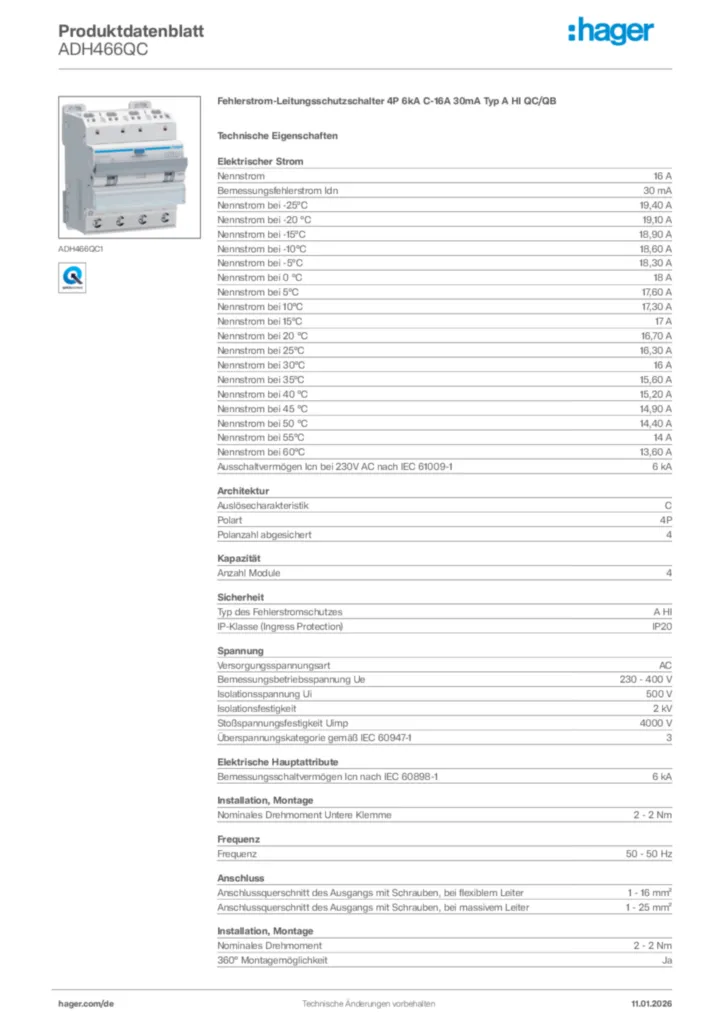

Produktdatenblatt
