Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-20A 30mA Typ A ADA520D
Preis
156,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 6 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar -
Verbindungskabel für Verteilerfelder 5 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar
Optionales Zubehör
-
KDN263B
Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 57 Module
51,40 € / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
27,30 € / Stück* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
10,90 € / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
59,90 € / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
127,80 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14,90 € / Stück*
-
KZN024
Endkappe für Phasenschiene 4 polig (1 Stk.)
0,94 € / Stück* -
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
0,87 € / Stück*
-
K67E
Kabelbrücke NYAF 6 mm², 250mm lang, Stift, Farbe schwarz
1,22 € / Stück* -
K67GKabelbrücke NYAF 6 mm², 250mm lang, Gabel, Farbe schwarz
1,69 € / Stück* -
K67LKabelbrücke NYAF 10 mm², 250mm lang, Gabel, Farbe schwarz
4,10 € / Stück* -
K67MKabelbrücke NYAF 10 mm², 250mm lang, Stift, Farbe schwarz
5,40 € / Stück* -
K67FKabelbrücke NYAF 6 mm², 100mm lang, Gabel, Farbe schwarz
0,89 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück*
-
LZ060Distanzstück für Wärmeentlastung
3,35 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
-
Polanzahl2
Sicherheit
-
FehlerstromtypA
-
IP-Klasse (Ingress Protection)IP20
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-110 kA
Konnektivität
-
AnschlussartSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Max. Betriebsspannung240 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Überspannungskategorie gemäß IEC 60947-13
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Nennstrom20 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C22,70 A
-
Nennstrom bei -20 °C22,50 A
-
Nennstrom bei -15°C22,20 A
-
Nennstrom bei -10°C22 A
-
Nennstrom bei -5°C21,80 A
-
Nennstrom bei 0 °C21,50 A
-
Nennstrom bei 5°C21,30 A
-
Nennstrom bei 10°C21 A
-
Nennstrom bei 15°C20,80 A
-
Nennstrom bei 20 °C20,50 A
-
Nennstrom bei 25°C20,30 A
-
Nennstrom bei 30°C20 A
-
Nennstrom bei 35°C19,80 A
-
Nennstrom bei 40 °C19,60 A
-
Nennstrom bei 45 °C19,40 A
-
Nennstrom bei 50 °C19,20 A
-
Nennstrom bei 55°C19 A
-
Nennstrom bei 60°C18,80 A
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-110 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17,50 kA
Leistung
-
Gesamtverlustleistung unter Nennstrom6,60 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Max. Höhe2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
Installation, Montage
-
Nominales Drehmoment Untere Klemme2,10 - 2,10 Nm
-
Nominales Drehmoment Obere Klemme2,10 - 2,10 Nm
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele2000
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe68 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADA520D
-

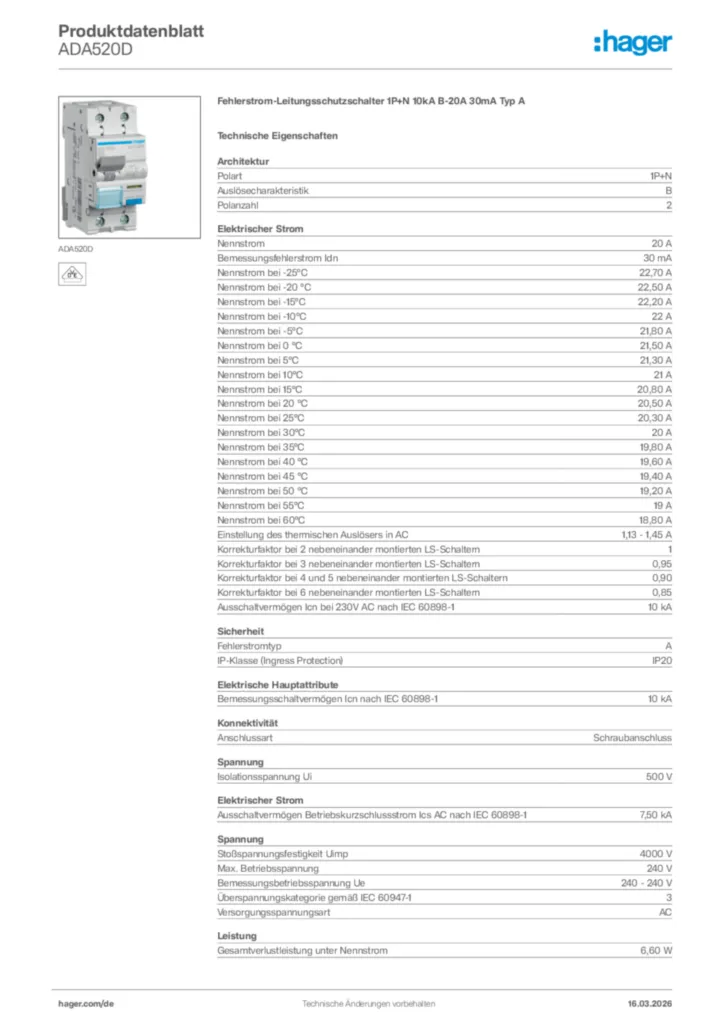

Produktdatenblatt
Hager Produktdatenblatt ADA520D
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-20A 30mA Typ A
PDF -
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, it-IT 2022-03-24
PDF1,45 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ADS916DFehlerstrom-Leitungsschutzschalter 1P+N 6kA B-16A 30mA Typ A QuickConnectPreis125,70 €/ Stück * -
2
ADA506DFehlerstrom-Leitungsschutzschalter 1P+N 10kA B-6A 30mA Typ APreis157,40 €/ Stück * -
3
AEX466CFehlerstrom-Leitungsschutzschalter 4P 10kA C-16A 100mA A TypPreis255,70 €/ Stück * -
4
ADS917DFehlerstrom-Leitungsschutzschalter 1P+N 127V 6kA B-16A 30mA Typ A QuickConnectPreis127,30 €/ Stück * -
5
AFX460DFehlerstrom-Leitungsschutzschalter 4P 10kA C-10A 300mA Typ APreis271,30 €/ Stück *
Ausschreibungstext
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-20A 30mA Typ A
Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADA520D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Polart: 1P+N
Auslösecharakteristik: B
Nennstrom: 20 A
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Gesamtverlustleistung unter Nennstrom: 6,60 W
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ADA520D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
