KNX-Funk Jalousie-Schaltuhr quicklink S.1/B.3/B.7 polarweiß, glänzend 85745189
EAN
4011334375258
Marke
Berker
VPE
1 Stück
Preisgruppe
B040
Passende Tools
Preis
230,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Vervollständigen Sie Ihr System

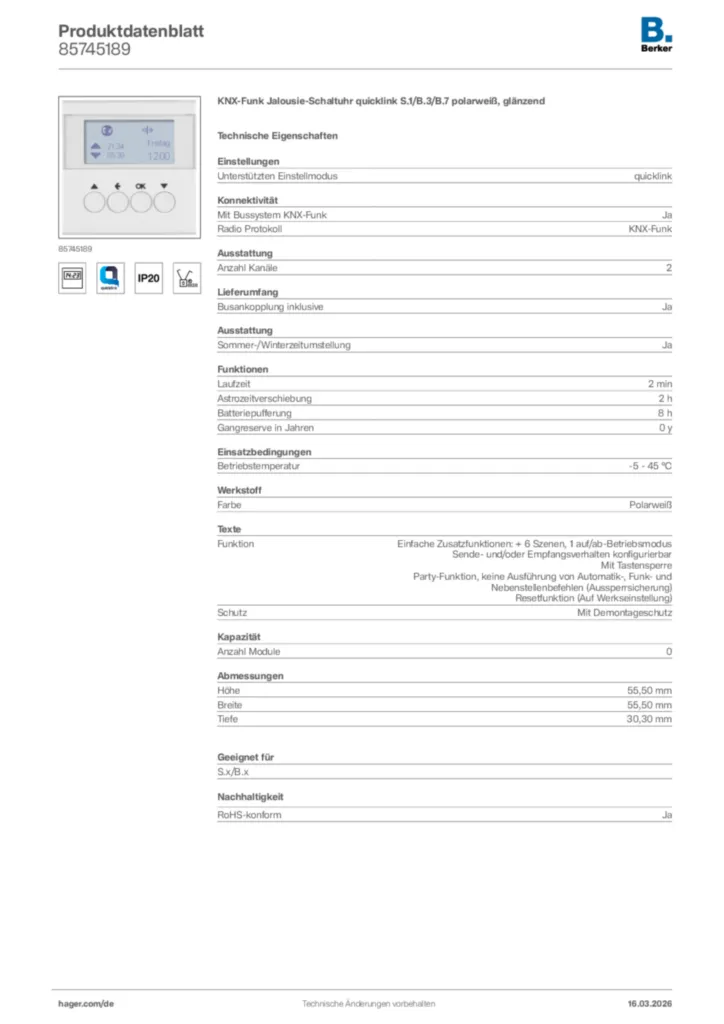

Technische Merkmale
Einstellungen
-
Unterstützten Einstellmodusquicklink
Konnektivität
-
Mit Bussystem KNX-FunkJa
Ausstattung
-
Anzahl Kanäle2
-
Sommer-/WinterzeitumstellungJa
Lieferumfang
-
Busankopplung inklusiveJa
Funktionen
-
Laufzeit2 min
-
Astrozeitverschiebung2 h
-
Batteriepufferung8 h
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Werkstoff
-
FarbePolarweiß
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, 1 auf/ab-Betriebsmodus, Sende- und/oder Empfangsverhalten konfigurierbar, Mit Tastensperre, Party-Funktion, keine Ausführung von Automatik-, Funk- und Nebenstellenbefehlen (Aussperrsicherung), Resetfunktion (Auf Werkseinstellung)
-
SchutzMit Demontageschutz
Kapazität
-
Anzahl Module0
Abmessungen
-
Höhe55,50 mm
-
Breite55,50 mm
-
Tiefe30,30 mm
-
Zugehörige SystemeBerker S.x/B.x
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 85745189
-
Montageanleitung
Montageanleitung de-DE 2022-05-23
PDF1,31 MB
Montageanleitung en-GB 2022-05-23
PDF1,26 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ETS4-ETS5) - für 85741xx - KNX-Funk Jalousie-Schaltuhr quicklink (Vers. 1.1.1)
KNX Produktdatenbank International 2020-01-01
KNXPROD15,64 MB
KNX Produktdatenbank (ab ETS3) für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (V100)
KNX Produktdatenbank International 2020-01-01
VD518,69 MB
KNX Produktdatenbank (ab ETS4) für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (V100)
KNX Produktdatenbank International 2020-01-01
KNXPROD15,64 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (DE, Vers. 6T8013-51A)
Applikationshandbuch de-DE 2012-10-23
PDF2,26 MB
Applikationsbeschreibung ETS für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (DE, Vers. 6T8013-51B)
Applikationshandbuch de-DE 2012-09-13
PDF3,64 MB
Applikationsbeschreibung ETS für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (EN, Vers. 6T8013-52A)
Applikationshandbuch en-GB, pl-PL 2013-01-16
PDF2,26 MB
Applikationsbeschreibung ETS für 857451xx - KNX-Funk Jalousie-Schaltuhr quicklink (EN, Vers. 6T8013-52B)
Applikationshandbuch en-GB, pl-PL 2012-09-13
PDF3,60 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF288,56 kB
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF286,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TRB302BFunk Eingang Unterputz, 2 fach 230V, quicklinkPreis113,70 €/ Stück * -
2
TRC301BFunk Fensterkontakt mit Batterie, weißPreis105,20 €/ Stück * -
3
TRM702AFunk Unterputz Binäreingang 2-fach mit BatteriePreis69,70 €/ Stück * -
4
TRB201Funk Ausgang Unterputz, 1fach 16A, quicklinkPreis118,80 €/ Stück * -
5
TRC270DFunk Zwischenstecker- Aktor 16A, quicklinkPreis164,10 €/ Stück *
Ausschreibungstext
KNX-Funk Jalousie-Schaltuhr quicklink S.1/B.3/B.7 polarweiß, glänzend
KNX-Funk Jalousie-Taste quicklink zur Steuerung über Gerätetasten, Funk-Sender und programmierte Schaltzeiten. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Mit automatischer Sommer-/Winterzeit-Umschaltung (abschaltbar), Umschaltung Hand-/Automatikbetrieb, Anzeige der Aufsatz-/Einsatz-Kompatiblität im Display, LC-Display-Kontrast einstellbar, LC-Display leuchtet während der Bedienung.
Funktionen: Resetfunktion (auf Werkseinstellung), mit Tastensperre, Party-Funktion, keine Ausführung von Automatik-, Funk- und Nebenstellenbefehlen (Aussperrsicherung), Sende- und/oder Empfangsverhalten konfigurierbar. Astroprogramm für Schalten bei Sonnenaufgang/-untergang mit Stadt/Land oder Koordinateneingabe, individuell anpassbar. Standalone-Programm Funk- und Nebenstellen-Befehle werden nicht ausgeführt, Ferien-Programm zur zufälligen Variation der Fahrzeiten im Automatikbetrieb. Lamellenstand für Szene speicherbar, Aufrufen der Szenen über KNX-Funk Geräte, 2 unabhängige voreingestellte Programmspeicher individuell anpassbar. Über Sensor: Sonnenschutz und dämmerungsgeführtes Abfahren mit Funk-Helligkeitssensor. Menüführung in Deutsch, Englisch oder Französisch einstellbar.
quicklink Funktionen: zur Einbindung in die Einzel-, Gruppen- und Zentralsteuerung von Jalousien/Rollläden, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster. easy Zusatz-Funktionen: +6 Szenen, 1 Tastensteuerung Auf/Ab. ETS Zusatz-Funktionen: +6 Szenen, Lamellenwinkel, Zustandsanzeige, 2 x Alarm.
Anzahl Kanäle: 2
Busankopplung inklusive: Ja
Sommer-/Winterzeitumstellung: Ja
Laufzeit: 2 min
Astrozeitverschiebung: 2 h
Batteriepufferung: 8 h
Betriebstemperatur: -5 - 45 °C
Farbe: Polarweiß
Anzahl Module: 0
Fabrikat : Berker oder gleichwertig
Artikel : 85745189
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Jalousie-Taste quicklink zur Steuerung über Gerätetasten, Funk-Sender und programmierte Schaltzeiten. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Mit automatischer Sommer-/Winterzeit-Umschaltung (abschaltbar), Umschaltung Hand-/Automatikbetrieb, Anzeige der Aufsatz-/Einsatz-Kompatiblität im Display, LC-Display-Kontrast einstellbar, LC-Display leuchtet während der Bedienung.
Funktionen: Resetfunktion (auf Werkseinstellung), mit Tastensperre, Party-Funktion, keine Ausführung von Automatik-, Funk- und Nebenstellenbefehlen (Aussperrsicherung), Sende- und/oder Empfangsverhalten konfigurierbar. Astroprogramm für Schalten bei Sonnenaufgang/-untergang mit Stadt/Land oder Koordinateneingabe, individuell anpassbar. Standalone-Programm Funk- und Nebenstellen-Befehle werden nicht ausgeführt, Ferien-Programm zur zufälligen Variation der Fahrzeiten im Automatikbetrieb. Lamellenstand für Szene speicherbar, Aufrufen der Szenen über KNX-Funk Geräte, 2 unabhängige voreingestellte Programmspeicher individuell anpassbar. Über Sensor: Sonnenschutz und dämmerungsgeführtes Abfahren mit Funk-Helligkeitssensor. Menüführung in Deutsch, Englisch oder Französisch einstellbar.
quicklink Funktionen: zur Einbindung in die Einzel-, Gruppen- und Zentralsteuerung von Jalousien/Rollläden, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster. easy Zusatz-Funktionen: +6 Szenen, 1 Tastensteuerung Auf/Ab. ETS Zusatz-Funktionen: +6 Szenen, Lamellenwinkel, Zustandsanzeige, 2 x Alarm.
Anzahl Kanäle: 2
Busankopplung inklusive: Ja
Sommer-/Winterzeitumstellung: Ja
Laufzeit: 2 min
Astrozeitverschiebung: 2 h
Batteriepufferung: 8 h
Betriebstemperatur: -5 - 45 °C
Farbe: Polarweiß
Anzahl Module: 0
Fabrikat : Berker oder gleichwertig
Artikel : 85745189
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
