Hager

1816500

BTC-500 Kamera-Türlautsprecher EB 2D-Video schwarz
Best-Nr.
1816500
EAN-Nr.
4250111813105
VPE
1 Stück
Preisgruppe
E020
Preis
797,00 € / Stück *

Technische Merkmale

  • Elcom Kurzbezeichnung
    • BTC-500
  • Systemtechnologie
    • 2Draht
  • Kameraauflösung
    • 320000 px
  • Kamera Verstellbereich horizontal/vertikal
    • 47 °
  • Kamera Öffnungswinkel horizontal
    • 80 °
  • Kamera Öffnungswinkel vertikal
    • 60 °
  • Kamera Lichtempfindlichkeit F2.0
    • 0.1 lx
  • Kamerakuppel Ø
    • 48 mm
  • Betriebsspannung über Bus
    • 19…25 V DC
  • Abmessungen (B x H x T)
    • 100 x 100 x 50 mm
  • Aufbauhöhe
    • 20 mm
  • Farbe
    • transparent/schwarz matt
  • Türöffnerkontakt potenzialfrei
    • max. 24V/1A
  • Kamera Bildaufnehmer CCD-Sensor
    • 1/3"
  • Montageart
    • zum Einbau in Außenstationen und Briefkastenanlagen
  • Werkstoff
    • Thermoplast
  • Busanschluss
    • 2Draht
    • Kameraverstellung durch frontseitig zugängliche Feststellschraube
    • automatisch geregelte Kameraheizung
    • integrierte Infrarotbeleuchtung
    • automatische Umschaltung von Farb- auf s/w-Betrieb bei Dunkelheit
    • Einbauinstallation
    • Geräte-Konfiguration über DIP-Schalter
    • Türöffnen nur bei Verbindung oder jederzeit
    • Quittierungstöne ein-/ausgeschaltet
    • Ausgrenzung defekter Ruftaster
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • Lautsprecher-Lautstärke einstellbar
    • Mikrofon-Empfindlichkeit einstellbar
    • Sprachwaagen-Steuerung
    • Rückkopplungsunterdrückung
    • potenzialfreier Relais-Schaltkontakt
    • für Lichttaster zur Steuerung von Lichtautomat/Bus Schaltrelais
    • für BTE-116 Tastenexpander
    • LED-Anzeige für abgehenden Ruf
    • Achtung! Kamera nicht auf direkte Lichtquellen/Sonneneinstrahlung, starken Kontrast oder stark reflektierenden Hintergrund ausrichten.

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 1816500

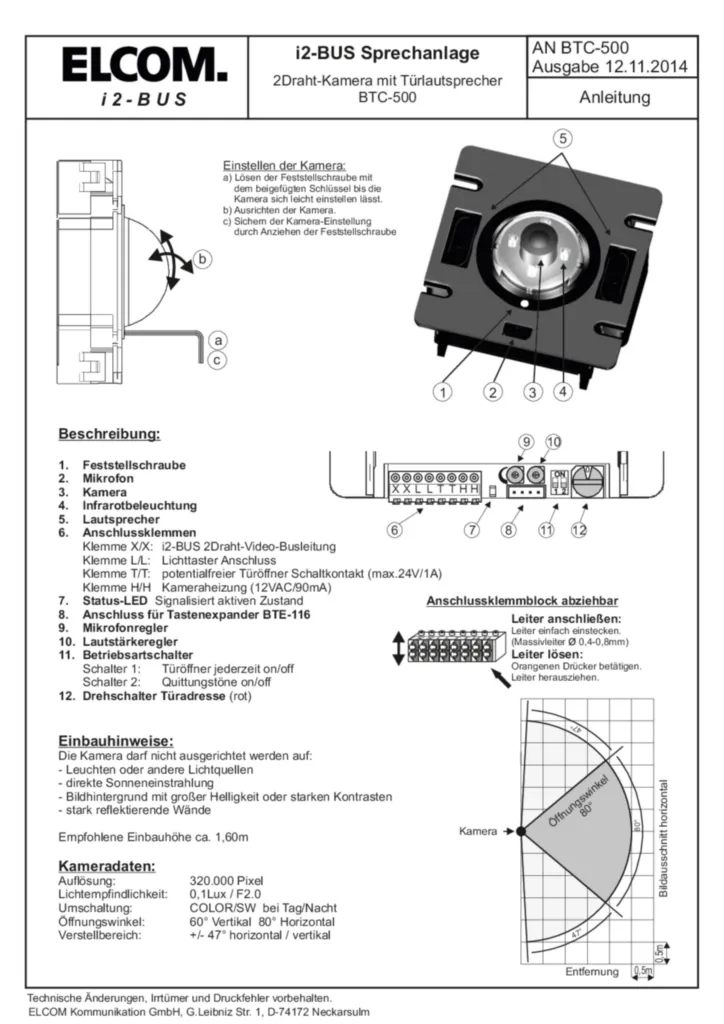

  • Bedienungs- & Montageanleitungen

  • installationsanleitung für 1001xx, 1067xx, 1068xx, 1087xx, 1088xx, 1704xx, 1816xx - VideoSets, Strangversorgung 2D-Video (DE, Stand: 09.2009)

    PDF
    1 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Systemhandbuch für i2-BUS Audio & Video, i2-BUS 2Draht-Video, 1+n Technik Audio (2014)

    (14DE0040)

    PDF
    4 MB
  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

BTC-500 Kamera-Türlautsprecher EB 2D-Video schwarz
Farbkamera/Türlautsprecher-Kombination für Sprechanlage/Intercom nach DIN EN 50486 in 2Draht-Video-Technik. Kombiniertes Türlautsprecher- und Kameramodul zum Einbau in Türstationen. Farbkamera mit Öffnungswinkel bis 80 Grad und Schwenkbereich 174 Grad mechanisch verstellbar (gesichert durch spezielle Feststellschraube) und temperaturgeregelte Kameraheizung. Automatische Umschaltung von Farbe auf S/W-Betrieb bei Dunkelheit (Infrarotbeleuchtung). Integrierte Türelektronik mit Lautsprecher, Mikrofon-/Lautstärkeregler, Rückkopplungsunterdrückung durch elektronische Sprachsteuerung, Anschlussmöglichkeit für Lichttaster, potentialfreier Türöffnerschaltkontakt mit Türöffnerfunktion (schaltbar), Quittierungston bei Ruftasterbetätigung (schaltbar) und Anschluss für Tastenexpander. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
  • Systemtechnologie :2Draht
  • Kameraauflösung :320000 px
  • Kamera Verstellbereich horizontal/vertikal :47 °
  • Kamera Lichtempfindlichkeit F2.0 :0.1 lx
  • Betriebsspannung über Bus :19…25 V DC
  • Abmessungen (B x H x T) :100 x 100 x 50 mm
  • Farbe :transparent/schwarz matt

Fabrikat : Elcom oder gleichwertig
Artikel : 1816500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
