Hager

1715102

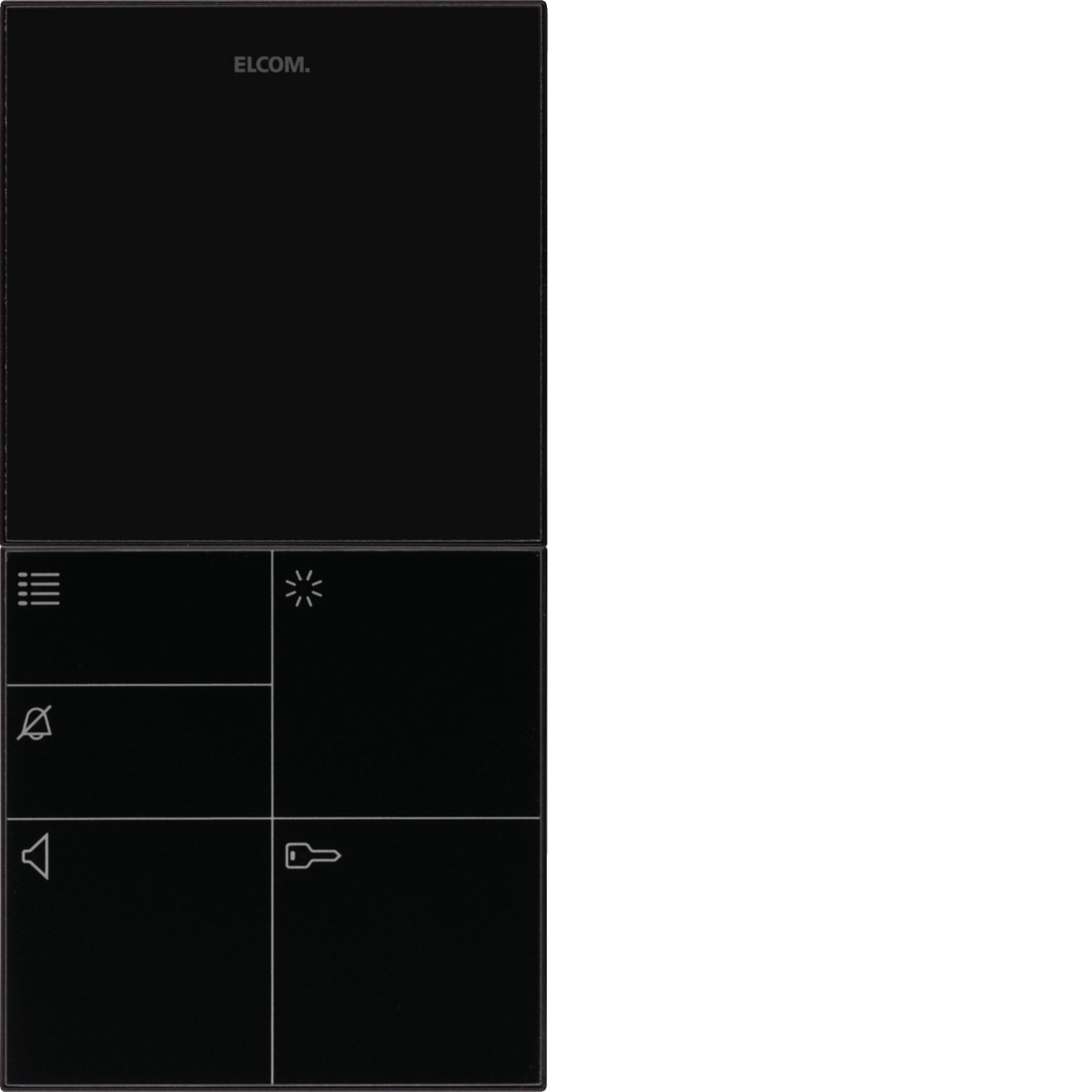

BFT-510SW Innenstation Audio Standard AP 2D-Video schwarz
Best-Nr.
1715102
EAN-Nr.
4250111813990
VPE
1 Stück
Preisgruppe
E020
Preis
77,30 € / Stück *

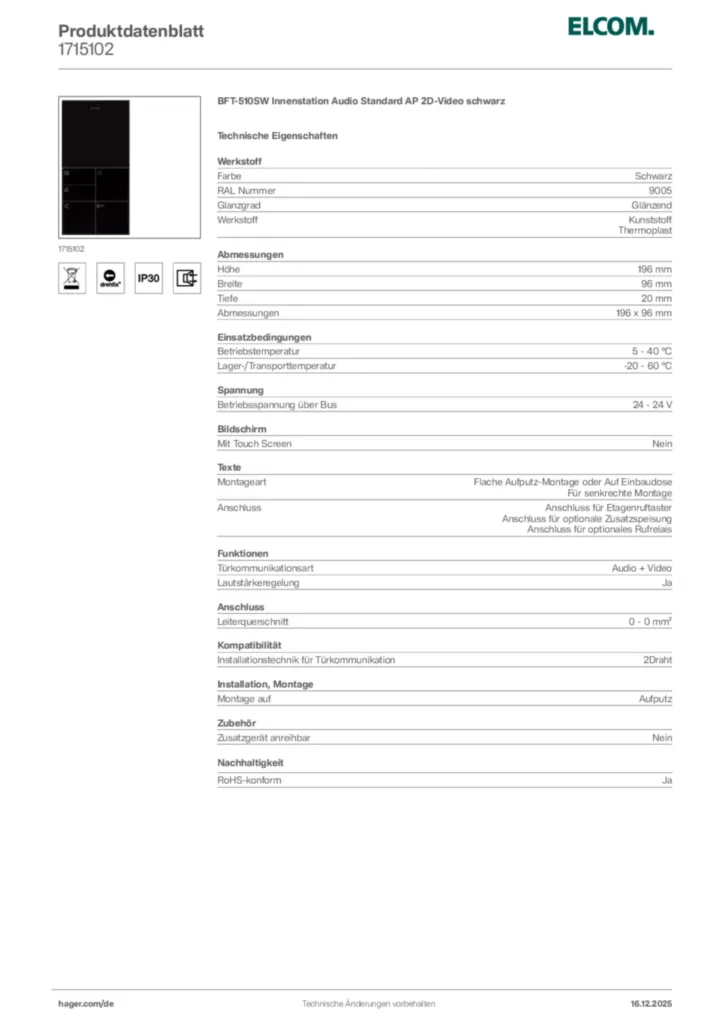

Technische Merkmale

  • Elcom Kurzbezeichnung
    • BFT-510 SW
  • Farbe
    • schwarz glänzend
  • Abmessungen (B x H x T)
    • 96 x 196 x 20 mm
  • Betriebstemperatur
    • 5…40 °C
  • Betriebsspannung über Bus
    • 24 V DC
  • Material / Oberfläche
    • Kunststoff, Thermoplast
  • Ruftonlautstärke
    • 89 dB
  • Konfiguration
    • Geräte-Konfiguration über Menü und DIP-Schalter
    • 2 von 2 Sonderfunktionen konfigurierbar
    • flache Aufputz-Montage oder auf Einbaudose
    • für senkrechte Montage
    • Tasten für Rufen/Sprechen, Türöffner, Rufabstellung, Licht und Menü-Navigation
    • kapazitive Tasten mit blauer Status-LED
    • 16 Ruftonmelodien
    • Tür-, Etagen- und Internruf Ruftonzuordnung
    • Abstelltaste für Rufton, mit Status-LED
    • Lautstärke für Ruftonmelodie und Bedientastenton stufenweise einstellbar
    • Mikrofon-Empfindlichkeit stufenweise einstellbar
    • Vollduplex-Freisprechbetrieb
    • akustische und optische Rufsignalisierung
    • automatische Gesprächsabschaltung nach 3 Minuten
    • Anklopfen bei aktivem Gespräch
    • Parallelbetrieb von bis zu 3 Innenstationen
    • Etagen-Rufweiterleitung an gleich adressierte Innenstationen
    • 2 vorkonfigurierte Internrufziele
    • manuelle Tür- Ein-/Umschaltung
    • Parallelruf zu Ruftaster-Teilnehmeradresse 0
    • Mithörsperre
    • Gerätekonfiguration über DIP-Schalter sperrbar
    • Tastensperre für Reinigungsmodus
    • Anschluss für Etagenruftaster
    • Anschluss für optionale Zusatzspeisung
    • Anschluss für optionales Rufrelais
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • 2Draht oder i2Audio Busanschluss

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 1715102

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für 1715102 - Innenstion Audio Standard AP 2D-Video (DE, Stand: 02.2013)

    PDF
    499 KB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
  • Systemhandbuch für i2-BUS Audio & Video, i2-BUS 2Draht-Video, 1+n Technik Audio (2014)

    (14DE0040)

    PDF
    4 MB
Weitere Downloads

Ausschreibungstext

BFT-510SW Innenstation Audio Standard AP 2D-Video schwarz
Audio Innenstation für Sprechanlage/Intercom nach DIN EN 50486 in 2Draht-Video-Technik. Innenstation zum freisprechen (ohne Hörer) für Wandmontage mit Touchsensor-Tasten mit Symbolanzeigen und Reinigungsmodus. 5 Funktionstasten mit LED: Sprechen Ein/Aus, Türöffner, Licht und Rufabsteller. Voll- oder Halb-Duplex Betrieb einstellbar. 16 harmonische Ruftöne, freie Zuordnung der Ruftonmelodie zur Unterscheidung von Tür-, Etagen- oder Internruf, elektronische Einstellung der Ruftonmelodie- und Tastentonlautstärke. Ruftonmelodie abstellbar mit LED-Kontrollanzeige und optische Zustandsanzeige. Halbduplex-Sprechbetrieb temporär und fest einstellbar. Anklopfen-Funktion bei aktiver Verbindung, mithörgesperrt und automatische Gesprächsabschaltung nach 3 Minuten. Sonderfunktion: Internruf für interne Gespräche auf Adressen FF und FE. Lichttaste z.B. für Treppenhaus- oder Hoflicht. Anschluss für Etagenruf-Klingeltaster und Etagenrufweiterleitung über den an die parallelen Innenstationen. Parallelschaltung von max. 3 Innenstationen. Auch zur Montage auf Gerätedose nach DIN 49073 geeignet. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
  • Farbe :schwarz glänzend
  • Abmessungen (B x H x T) :96 x 196 x 20 mm
  • Betriebstemperatur :5…40 °C
  • Betriebsspannung über Bus :24 V DC
  • Konfiguration :Geräte-Konfiguration über Menü und DIP-Schalter,2 von 2 Sonderfunktionen konfigurierbar
  • Montageart :flache Aufputz-Montage oder auf Einbaudose,für senkrechte Montage
  • Funktionstasten :Tasten für Rufen/Sprechen, Türöffner, Rufabstellung, Licht und Menü-Navigation
  • Art der Funktionstasten :kapazitive Tasten mit blauer Status-LED
  • Ruftonmelodie :16 Ruftonmelodien,Tür-, Etagen- und Internruf Ruftonzuordnung,Abstelltaste für Rufton, mit Status-LED
  • Audio-Einstellungen :Lautstärke für Ruftonmelodie und Bedientastenton stufenweise einstellbar,Mikrofon-Empfindlichkeit stufenweise einstellbar
  • Gesprächs-Einstellungen :Vollduplex-Freisprechbetrieb
  • System-Funktionen :akustische und optische Rufsignalisierung,automatische Gesprächsabschaltung nach 3 Minuten,Anklopfen bei aktivem Gespräch,Parallelbetrieb von bis zu 3 Innenstationen,Etagen-Rufweiterleitung an gleich adressierte Innenstationen
  • Sonderfunktionen :2 vorkonfigurierte Internrufziele,manuelle Tür- Ein-/Umschaltung,Parallelruf zu Ruftaster-Teilnehmeradresse 0
  • Sicherheits-Funktionen :Mithörsperre,Gerätekonfiguration über DIP-Schalter sperrbar,Tastensperre für Reinigungsmodus
  • Anschluss :Anschluss für Etagenruftaster,Anschluss für optionale Zusatzspeisung,Anschluss für optionales Rufrelais
  • Geräte-Adressierung :Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)

Fabrikat : Elcom oder gleichwertig
Artikel : 1715102
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
