BFT-240WS Innenstation Audio Komfort AP i2Audio weiß 1712403
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tischkonsole und Befestigungszubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
FarbeVerkehrsweiß
-
WerkstoffKunststoff, Thermoplast
-
Breite96 mm
-
Höhe196 mm
-
Tiefe20 mm
-
Betriebstemperatur5 - 40 °C
-
Betriebsspannung über Bus17 - 22 V
-
MontageartFlache Aufputz-Montage oder Auf Einbaudose, Für senkrechte Montage
-
AnschlussAnschluss für Etagenruftaster, Anschluss für integrierten Relaiskontakt 24 V/1 A, Anschluss für optionale Zusatzspeisung
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

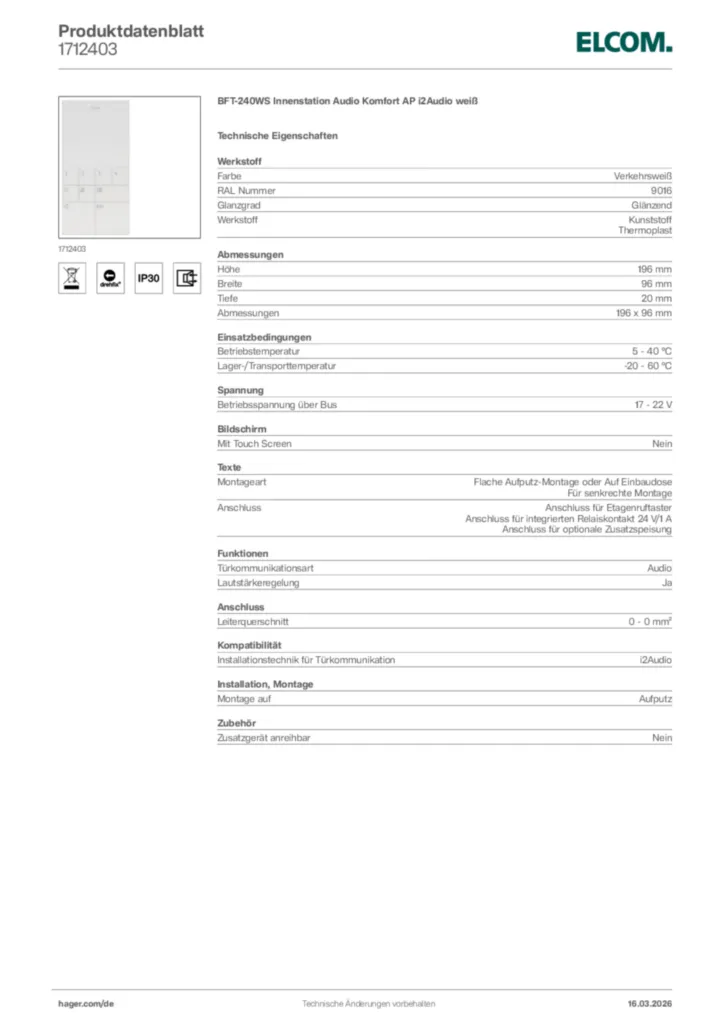

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 1712403
-
Montageanleitung
Bedienungsanleitung für 1712402, 1715402 - Innenstation Audio Komfort AP i2Audio/Innenstion Audio Komfort AP 2D-Video (DE, Stand: 02.2013)
Montageanleitung de-DE 2013-02-04
PDF549,16 kBInstallationsanleitung für 1712402, 1832102 - Innenstation Audio/Video AP (DE, Stand: 02.2013)
Montageanleitung de-DE 2013-02-05
PDF357,61 kBMontageanleitung de-DE 2023-08-22
PDF5,35 MBMontageanleitung en-GB 2023-08-24
PDF5,35 MB -
Technische Beilage (single-product)
Technischer Anhang - i2-Audio
Technische Beilage (multi-product) de-DE 2022-02-23
PDF694,59 kB -
Handbuch
Systemhandbuch für i2-BUS Audio & Video, i2-BUS 2Draht-Video, 1+n Technik Audio (2014)
Handbuch de-DE 2014-02-14
PDF4,37 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung en-GB, de-DE 2021-10-15
PDF264,50 kB
Ausschreibungstext
Audio Innenstation Komfort für Sprechanlage/Intercom nach DIN EN 50486 in i2Audio-Technik. Innenstation zum freisprechen (ohne Hörer) für Wandmontage mit Touchsensor-Tasten mit Symbolanzeigen und Reinigungsmodus. 9 Funktionstasten mit LED: Sprechen Ein/Aus, Türöffner, Licht, Rufabsteller. Voll- oder Halb-Duplex Betrieb einstellbar, 4 Funktionstasten mit Sonderfunktionen belegbar. 16 harmonische Ruftöne, freie Zuordnung der Ruftonmelodie zur Unterscheidung von Tür-, Etagen- oder Internruf, elektronische Einstellung der Ruftonmelodie- und Tastentonlautstärke. Ruftonmelodie abstellbar mit LED-Kontrollanzeige und optische Zustandsanzeige. Halbduplex-Sprechbetrieb temporär und fest einstellbar. Anklopfen-Funktion bei aktiver Verbindung, mithörgesperrt und automatische Gesprächsabschaltung nach 3 Minuten. 4 Sonderfunktionen programmierbar: z.B. manuelle Einschaltung Internruf für interne Gespräche, Rufweiterleitung an weitere Innenstation(en), Parallelruffunktion (Rufe an eine andere Innenstation werden signalisiert), Internaufschaltung mit anderen Innenstationen ohne deren Rufannahme, Portamat für Etagenruf und Türruf einstellbar, Relais-Schaltfunktion, Türöffner-Direktfunktion für Öffnen ohne eingehenden Ruf Änderung der Sonderfunktionen über DIP-Schalter sperrbar und Lichttaste z.B. für Treppenhaus- oder Hoflicht. Anschluss für Etagenruf-Klingeltaster und Etagenrufweiterleitung über den an die parallelen Innenstationen. Parallelschaltung von max. 3 Innenstationen. Auch zur Montage auf Gerätedose nach DIN 49073 geeignet. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
Farbe: Verkehrsweiß
Werkstoff: Kunststoff
Thermoplast
Breite: 96 mm
Höhe: 196 mm
Tiefe: 20 mm
Betriebstemperatur: 5 - 40 °C
Betriebsspannung über Bus: 17 - 22 V
Fabrikat : Elcom oder gleichwertig
Artikel : 1712403
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
