Sockelschrank, universZ, 500x1050x205mm, SchutzklasseII, IP54, 144Platzeinheiten ZB014W
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schliesssystem 8 Produkte verfügbar -
Plantasche 3 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar -
Komponente für die Aufstellung/Anreihtechnik 1 Produkte verfügbar -
Einführungsflansch für Gehäuse 9 Produkte verfügbar -
Basis-/Basiselement 2 Produkte verfügbar
Optionales Zubehör
-
FZ530N
Schließung, univers, Knebelgriff, für Schrank IP44/IP54
CHF 76.90 / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
CHF 131.50 / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
CHF 109.00 / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
CHF 162.00 / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
CHF 101.00 / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
CHF 117.50 / Stück* -
FZ508NSchließung, univers, Schwenkhebel mit Schließ-Nr.E1242 mit 2 Schlüsseln, IP44/54
CHF 68.40 / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
CHF 88.20 / Stück*
-
FZ794
Plantasche, Klarsicht, DIN A4, selbstklebend
CHF 6.50 / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
CHF 17.35 / Stück* -
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
CHF 39.25 / Stück*
-
FZ421
Verriegelungssatz, univers, für Leitungseinführung IP54
CHF 4.50 / Stück*
-
FZ737B
Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
CHF 101.50 / Stück*
-
FZ406M
Leitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
CHF 23.55 / Stück* -
FZ404Leitungseinführung, univers, Kunststoff, ohne Vorprägungen
CHF 23.55 / Stück* -
FZ402Leitungseinführung, univers, IP55, flexibel, mit Noppen zum ausreißen
CHF 24.90 / Stück* -
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
CHF 13.45 / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
CHF 22.30 / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
CHF 21.90 / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
CHF 22.30 / Stück* -
FZ407MLeitungseinführung, univers, metrische Vorprägungen für Kabelverschraub., IP55
CHF 23.55 / Stück* -
FZ408MLeitungseinführung, univers, metrisch, Vorprägungen für Kabelverschraubungen, IP55
CHF 23.55 / Stück*
-
FZ614N
Sockel, univers, 100x1050x205mm
CHF 183.50 / Stück* -
FZ624NSockel, univers, 200x1050x205mm
CHF 236.00 / Stück*
-
FZ410M1 x Kabeleinführungstülle, M25
CHF 2.60 / Stück* -
FZ411M1 x Kabeleinführungstülle, M32
CHF 1.45 / Stück* -
FZ412M1 x Kabeleinführungstülle, M40
CHF 1.60 / Stück* -
FZ413MKabeleinführungstülle, für Kabeldurchmesser von 23-55mm
CHF 69.60 / Stück* -
FZ409M1 x Kabeleinführungstülle, M20
CHF 2.35 / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
CHF 14.40 / Stück*
-
KH24CHauptleitungsabzweigklemme universZ 4P 2x25/2x16mm² fingersicher
CHF 32.55 / Stück*
-
FZ417Belüftungskappe, univers, in FZ408M Kabeleinführung einbaubar
CHF 40.75 / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
CHF 31.85 / Stück*
-
VZ016MKabelverschraubung, vector, IP65, M16, Kunststoff
CHF 3.20 / Stück* -
VZ020MKabelverschraubung, vector, IP65, M20, Kunststoff
CHF 4.60 / Stück* -
VZ025MKabelverschraubung, vector, IP65 M25, Kunststoff
CHF 8.45 / Stück* -
VZ040MKabelverschraubung, vector, IP65 M40, Kunststoff
CHF 20.15 / Stück*
Technische Merkmale
Abmessungen
-
Höhe500 mm
-
Breite1050 mm
-
Tiefe205 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
Schutzart IPIP54
-
SchutzklasseSchutzklasse II
-
Schliessungstyp4-Kant, Schlitz
-
Stossfestigkeit IKIK09
Ausstattung
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten10
-
Anzahl Reihen12
Installation, Montage
-
Montage aufAufputz
-
Geeignet für AussenbereichNein
Werkstoff
-
FarbeReinweiss
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Elektrischer Strom
-
Nennstrom0
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB014W
-

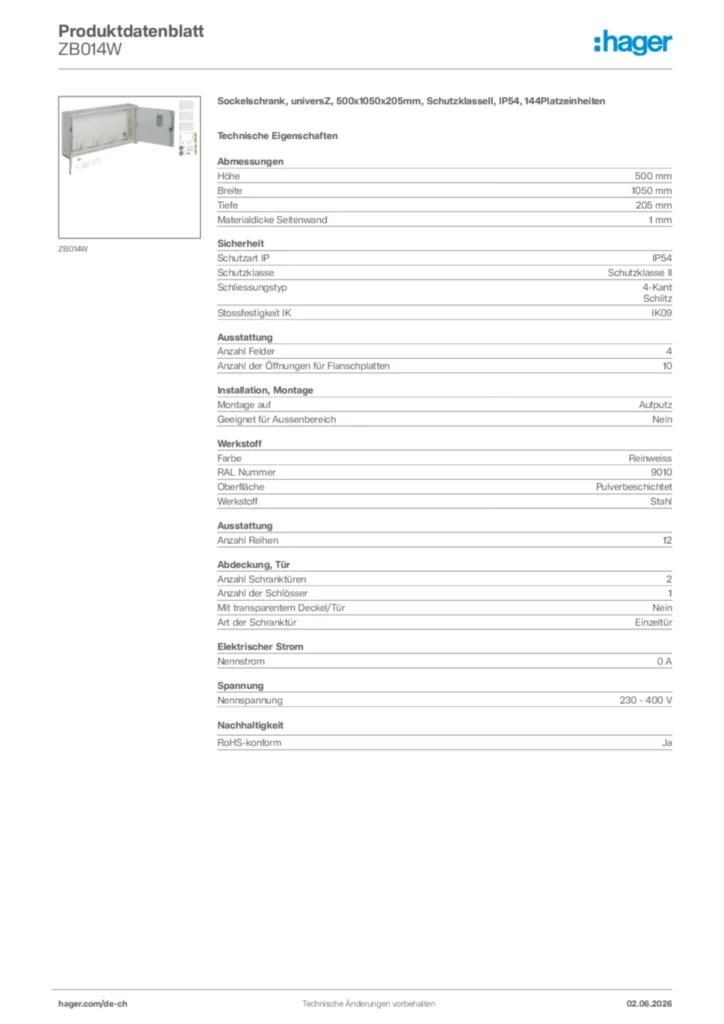

Produktdatenblatt
Hager Produktdatenblatt ZB014W
Sockelschrank, universZ, 500x1050x205mm, SchutzklasseII, IP54, 144Platzeinheiten
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311,73 kB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kB
Montageanleitung für FZ226, ZB011ES - Schränke, Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-02
PDF122,72 kB
Montageanleitung für FZxx, P8xx, ZBxx - Schränke, Zubehör (Stand: 09.2013)
FZ598N, FZ598W - Türschild mit Klappgriff, für Schrank IP44
PDF283,79 kB
Montageanleitung für FZxx, ZBxx - Schränke, Türen, Zubehör (Stand: 09.2013)
FZ83xN, FZ84xN - Schubstangen
PDF2,01 MB
Montageanleitung für ZB011EW - Leerschrank, universZ, Anschlusssockel, univers, IP54/I, Sockelschrank (Stand: 11.2009)
Montageanleitung de-DE 2020-01-01
PDF610,91 kB -
BIM Revit Objekte
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,34 MB
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,43 MB
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,34 MB
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,43 MB
Range : Univers. Enclosure - IP54 - Class II - Depth 205 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range : Univers. Enclosure - IP54 - Class II - Depth 205 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,44 MB
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,34 MB
Range : Univers.Enclosure - IP54 - Class II - Depth 205 mm - Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,43 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-03-06
PDF709,43 kB
Konformitätserklärung en-GB 2026-06-03
PDF741,92 kB
Mehr Downloads
