Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm UK340283

EAN-Nr.
4012002238608
VPE
2 meter
Rabattgruppe
V1
Preis*
 61.20 CHF
/ meter *
 61.20 CHF
/ meter *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm

UK340283

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
UKS340280
UKS340280
Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 340x28mm
 9.15 CHF/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Unter­flur­dose 11 Produkte verfügbar
  • Scha­lungs­ele­ment für Einbau­ein­heit 1 Produkte verfügbar
  • Kupp­lung 2 Produkte verfügbar
  • Verti­kal­krümmer für Unter­flur­ka­nal­sys­teme 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Nivel­lier­kas­sette für Kanal­einbau Unter­flur­in­stal­la­tion 2 Produkte verfügbar

Optionales Zubehör

  • Unter­flur­dose
  • Scha­lungs­ele­ment für Einbau­ein­heit
  • Kupp­lung
  • Verti­kal­krümmer für Unter­flur­ka­nal­sys­teme
  • Ends­tück
  • Nivel­lier­kas­sette für Kanal­einbau Unter­flur­in­stal­la­tion
  • UDS3070120

    Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm
     212.00 CHF  / Stück*
  • UDB3120170

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(120-170)mm
     170.00 CHF  / Stück*
  • UDB3075125

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm
     166.50 CHF  / Stück*
  • UDB3050080

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm
     166.00 CHF  / Stück*
  • UDB3165215

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm
     176.50 CHF  / Stück*
  • UDB3215265

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm
     183.00 CHF  / Stück*
  • UDH3050080

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm
     138.00 CHF  / Stück*
  • UDH3075125

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm
     155.50 CHF  / Stück*
  • UDH3120170

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm
     158.50 CHF  / Stück*
  • UDH3165215

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm
     165.50 CHF  / Stück*
  • UDH3215265

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm
     172.00 CHF  / Stück*
  • SEBD500GT

    Stahlblechschalung 500x500mm mit Grundträger 350x350mm für Schalungselemente
     125.50 CHF  / Set*
  • UKB340280

    Bügel zur Befestigung von Unterflurkanälen 340 x 28 mm auf der Rohdecke
     5.95 CHF  / Stück*
  • UKM340280

    Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 340x28mm
     17.60 CHF  / Stück*
  • UKK340283

    Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mm
     52.50 CHF  / Stück*
  • UKE340280

    Endstück für Unterflurkanäle Breite 340mm Höhe 28mm
     26.60 CHF  / Stück*
  • EKSQ405TM

    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
     1’251.00 CHF  / Stück*
  • EKSQ405BL

    Schwerlastkassette blind 20kN Q405 405x405mm Höhe innen/außen 28/44mm
     1’079.00 CHF  / Stück*

Technische Merkmale

Abmes­sungen
  • Höhe
    28 mm
  • Breite
    340 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    9520 - 9520 mm²
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    38
Ausstat­tung
  • Ober­teil abnehmbar
    Ja
  • Kammeran­zahl
    3 - 3
Instal­la­tion, Montage
  • Boden­in­stal­la­ti­ons­system Montage auf
    Estrich­über­deckt
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Verzinkt
Einsatz­be­din­gungen
  • Verti­kale Last auf kleine Ober­fläche
    1,5 kN

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration UK340283
PDF
Hager RoHS Report UK340283
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild UK340283 | Hager Schweiz

    Produktbild UK340283

  • Product datasheet

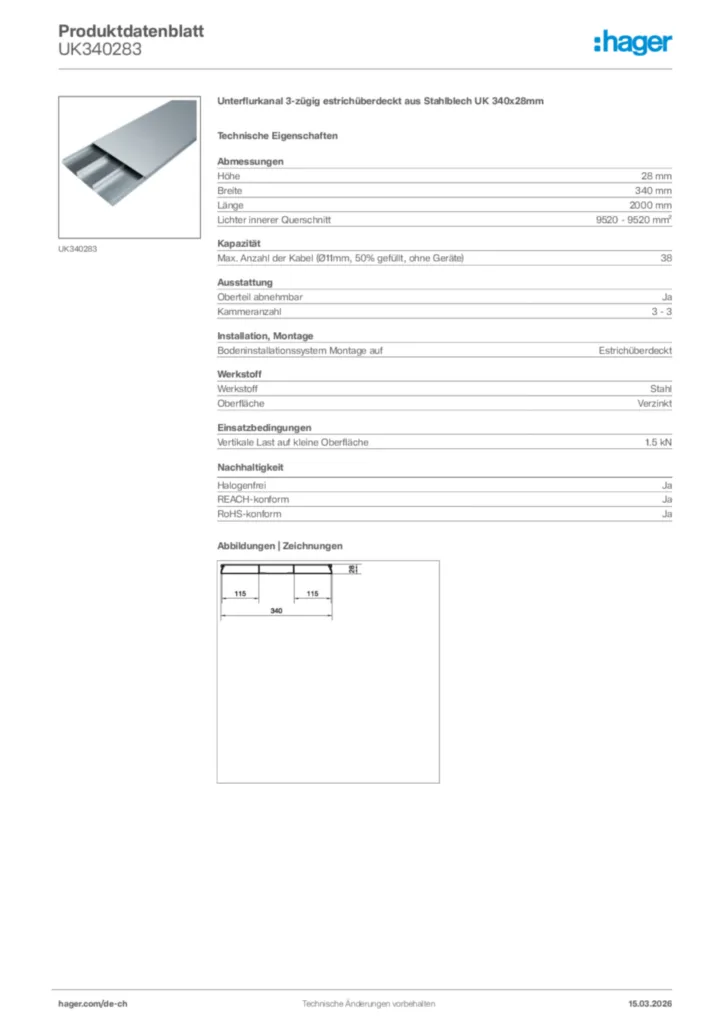

    Bild Hager Produktdatenblatt UK340283 | Hager Schweiz

    Hager Produktdatenblatt UK340283

    Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017) | Hager Schweiz

    Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

    Bedienungsanleitung International 2017-12-15

    PDF
    4,28 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Schweiz

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Mechanical stress | Hager Schweiz

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB

  • Tool

    Bild Cable Management Revit Plugin | Hager Schweiz

    Cable Management Revit Plugin

    MSI
    50,17 MB

  • DXF Dateien

    Bild DXF Dateien International 2022-11-28 | Hager Schweiz

    DXF Dateien International 2022-11-28

    DXF
    366,52 kB

  • STEP Dateien

    Bild STEP Dateien International 2022-11-28 | Hager Schweiz

    STEP Dateien International 2022-11-28

    STP
    213,18 kB

  • Produkt Zeichnung

    Bild Product drawing | Hager Schweiz

    Product drawing

    Produkt Zeichnung International 2022-10-20

    PDF
    29,04 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB

  • Konformitätserklärung

    Bild CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Schweiz

    CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2024-08-27

    PDF
    49,71 kB
