Unterflurkanal 2-zügig estrichüberdeckt aus Stahlblech UK 190x38mm UK190382
EAN-Nr.
4012002238493
VPE
2 meter
Rabattgruppe
V1
Preis*
43.15 CHF
/ meter
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
UKS190380
Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 190x38mm
6.50 CHF/ Stück
Optionales Zubehör
-
Nivellierkassette für Kanaleinbau Unterflurinstallation 2 Produkte verfügbar -
Schalungselement für Einbaueinheit 1 Produkte verfügbar -
Unterflurdose 21 Produkte verfügbar -
Kupplung 2 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
EKSQ405BL
Schwerlastkassette blind 20kN Q405 405x405mm Höhe innen/außen 28/44mm
1’048.00 CHF / Stück* -
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
1’215.00 CHF / Stück*
-
UDB2050080
Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm
148.50 CHF / Stück* -
UDB2075125Universal-Bodendose mit Bodenblech Größe 2 428x428x(75-125)mm
139.00 CHF / Stück* -
UDB2120170Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm
141.00 CHF / Stück* -
UDB2165215Universal-Bodendose mit Bodenblech Größe 2 428x428x(165-215)mm
149.00 CHF / Stück* -
UDB2215265Universal-Bodendose mit Bodenblech Größe 2 428x428x(215-265)mm
155.50 CHF / Stück* -
UDB3050080Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm
161.00 CHF / Stück* -
UDB3075125Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm
161.50 CHF / Stück* -
UDB3120170Universal-Bodendose mit Bodenblech Größe 3 498x498x(120-170)mm
165.00 CHF / Stück* -
UDB3165215Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm
171.50 CHF / Stück* -
UDB3215265Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm
177.50 CHF / Stück* -
UDH2050080Universal-Bodendose mit Haltepratzen Größe 2 428x428x(50-80)mm
130.50 CHF / Stück* -
UDH2075125Universal-Bodendose mit Haltepratzen Größe 2 428x428x(75-125)mm
131.00 CHF / Stück* -
UDH2120170Universal-Bodendose mit Haltepratzen Größe 2 428x428x(120-170)mm
134.50 CHF / Stück* -
UDH2165215Universal-Bodendose mit Haltepratzen Größe 2 428x428x(165-215)mm
141.00 CHF / Stück* -
UDH2215265Universal-Bodendose mit Haltepratzen Größe 2 428x428x(215-265)mm
148.50 CHF / Stück* -
UDH3050080Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm
134.00 CHF / Stück* -
UDH3075125Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm
151.00 CHF / Stück* -
UDH3120170Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm
154.00 CHF / Stück* -
UDH3165215Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm
160.50 CHF / Stück* -
UDH3215265Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm
167.00 CHF / Stück*
-
UKE190380
Endstück für Unterflurkanäle Breite 190mm Höhe 38mm
25.80 CHF / Stück*
-
UKK190382Vertikalkrümmer 2-zügig aus Stahlblech zu UK 190x38mm
36.20 CHF / Stück*
Technische Merkmale
Abmessungen
-
Höhe38 mm
-
Breite190 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt7220 - 7220 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)29
Ausstattung
-
Oberteil abnehmbarJa
-
Kammeranzahl2 - 2
Installation, Montage
-
Bodeninstallationssystem Montage aufEstrichüberdeckt
Werkstoff
-
WerkstoffStahl
-
OberflächeVerzinkt
Einsatzbedingungen
-
Maximale Belastung1,50 - 1,50 kN
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

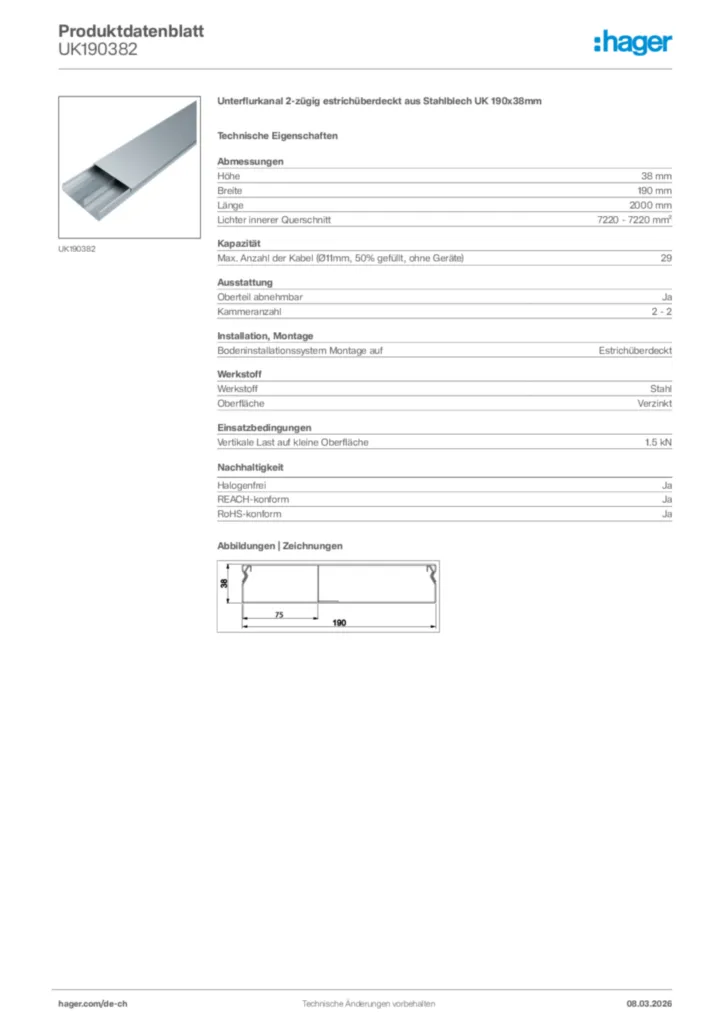

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UK190382
-
Bedienungsanleitung
Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)
Bedienungsanleitung International 2017-12-15
PDF4,28 MB -
Technische Beilage (single-product)
Trittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Trittschallverhalten Unterflursysteme (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB -
DXF Dateien
DXF Dateien International 2022-11-28
DXF366,15 kB -
STEP Dateien
STEP Dateien International 2022-11-28
STP205,84 kB -
With variables
Product Drawing International 2022-11-28
PDF68,69 kB -
Handbuch
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Handbuch en-GB 2024-04-10
PDF99,70 MB
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MB -
Konformitätserklärung
CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2024-08-27
PDF49,71 kB
Mehr Downloads
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
