    • Home
    • Katalog
    • Leitungs­füh­rung tehalit
    • Boden­in­stal­la­ti­ons­sys­teme
    • Unter­flur­ka­nal­sys­teme
    • UK190283
    EAN-Nr.
    4012002230947
    VPE
    2 meter
    Rabattgruppe
    V1
    • Unter­flur­ka­nal­sys­teme

    Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mm UK190283

    Preis*
     46.25 CHF
    / meter *
     46.25 CHF
    / meter *
    Grosshandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mm

    UK190283

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    • Weitere Produkte
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Unverzichtbares Zubehör

    Previous
    Previous
    UKS190280
    UKS190280
    Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 190x28mm
     6.85 CHF/ Stück
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Optionales Zubehör

    • Unter­flur­dose 21 Produkte verfügbar
    • Scha­lungs­ele­ment für Einbau­ein­heit 1 Produkte verfügbar
    • Kupp­lung 2 Produkte verfügbar
    • Verti­kal­krümmer für Unter­flur­ka­nal­sys­teme 1 Produkte verfügbar
    • Ends­tück 1 Produkte verfügbar
    • Nivel­lier­kas­sette für Kanal­einbau Unter­flur­in­stal­la­tion 2 Produkte verfügbar

    Optionales Zubehör

    • Unter­flur­dose
    • Scha­lungs­ele­ment für Einbau­ein­heit
    • Kupp­lung
    • Verti­kal­krümmer für Unter­flur­ka­nal­sys­teme
    • Ends­tück
    • Nivel­lier­kas­sette für Kanal­einbau Unter­flur­in­stal­la­tion
    • UDB3215265

      Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm
       186.00 CHF  / Stück*
    • UDH3215265

      Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm
       175.00 CHF  / Stück*
    • UDH3165215

      Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm
       168.00 CHF  / Stück*
    • UDH3120170

      Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm
       161.00 CHF  / Stück*
    • UDH3075125

      Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm
       158.00 CHF  / Stück*
    • UDH3050080

      Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm
       140.00 CHF  / Stück*
    • UDH2215265

      Universal-Bodendose mit Haltepratzen Größe 2 428x428x(215-265)mm
       155.50 CHF  / Stück*
    • UDH2165215

      Universal-Bodendose mit Haltepratzen Größe 2 428x428x(165-215)mm
       147.50 CHF  / Stück*
    • UDH2120170

      Universal-Bodendose mit Haltepratzen Größe 2 428x428x(120-170)mm
       140.50 CHF  / Stück*
    • UDH2075125

      Universal-Bodendose mit Haltepratzen Größe 2 428x428x(75-125)mm
       137.00 CHF  / Stück*
    • UDH2050080

      Universal-Bodendose mit Haltepratzen Größe 2 428x428x(50-80)mm
       136.50 CHF  / Stück*
    • UDS3070120

      Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm
       215.00 CHF  / Stück*
    • UDB3165215

      Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm
       179.50 CHF  / Stück*
    • UDB2215265

      Universal-Bodendose mit Bodenblech Größe 2 428x428x(215-265)mm
       162.50 CHF  / Stück*
    • UDB2165215

      Universal-Bodendose mit Bodenblech Größe 2 428x428x(165-215)mm
       156.00 CHF  / Stück*
    • UDB2050080

      Universal-Bodendose mit Bodenblech Größe 2 428x428x(50-80)mm
       151.00 CHF  / Stück*
    • UDB2075125

      Universal-Bodendose mit Bodenblech Größe 2 428x428x(75-125)mm
       145.50 CHF  / Stück*
    • UDB2120170

      Universal-Bodendose mit Bodenblech Größe 2 428x428x(120-170)mm
       147.50 CHF  / Stück*
    • UDB3050080

      Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm
       168.50 CHF  / Stück*
    • UDB3075125

      Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm
       169.00 CHF  / Stück*
    • SEBD500GT

      Stahlblechschalung 500x500mm mit Grundträger 350x350mm für Schalungselemente
       127.50 CHF  / Set*
    • UKB190280

      Bügel zur Befestigung von Unterflurkanälen 190 x 28 mm auf der Rohdecke
       4.45 CHF  / Stück*
    • UKM190280

      Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 190x28mm
       17.40 CHF  / Stück*
    • UKK190283

      Vertikalkrümmer 3-zügig aus Stahlblech zu UK 190x28mm
       47.40 CHF  / Stück*
    • UKE190280

      Endstück für Unterflurkanäle Breite 190mm Höhe 28mm
       27.15 CHF  / Stück*
    • EKSQ405TM

      Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
       1’271.00 CHF  / Stück*
    • EKSQ405BL

      Schwerlastkassette blind 20kN Q405 405x405mm Höhe innen/außen 28/44mm
       1’096.00 CHF  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      28 mm
    • Breite
      190 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      5320 - 5320 mm²
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      20
    Ausstat­tung
    • Ober­teil abnehmbar
      Ja
    • Kammeran­zahl
      3 - 3
    Instal­la­tion, Montage
    • Boden­in­stal­la­ti­ons­system Montage auf
      Estrich­über­deckt
    Werk­stoff
    • Werk­stoff
      Stahl
    • Ober­fläche
      Verzinkt
    Einsatz­be­din­gungen
    • Verti­kale Last auf kleine Ober­fläche
      1,5 kN

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-12-19
    PDF
    427,89 kB
    Hager REACH declaration UK190283
    PDF
    Hager RoHS Report UK190283
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild UK190283 | Hager Schweiz

      Produktbild UK190283

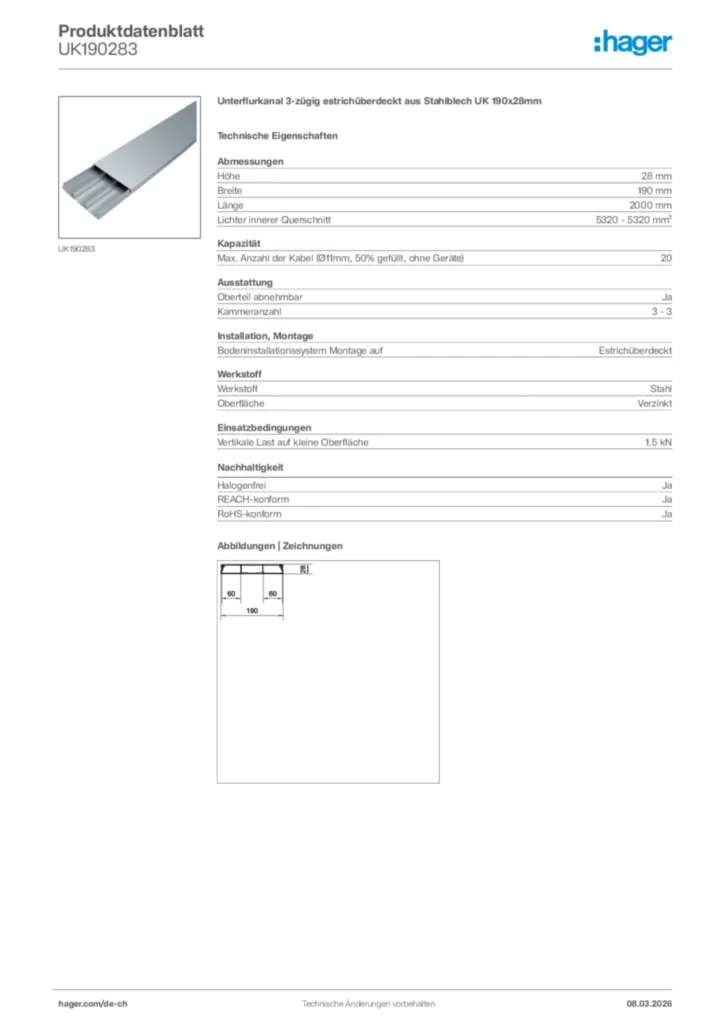

    • Product datasheet

      Bild Hager Produktdatenblatt UK190283 | Hager Schweiz

      Hager Produktdatenblatt UK190283

      Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 190x28mm

      PDF

    • Bedienungsanleitung

      Bild Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017) | Hager Schweiz

      Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

      Bedienungsanleitung International 2017-12-15

      PDF
      4,28 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

      Bodeninstallationssysteme - Belastungen

      Bodeninstallationssysteme - Belastungen (DE, 02-2024)

      PDF
      391,15 kB
      Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Schweiz

      Bodeninstallationssysteme - Trittschallverhalten

      Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

      PDF
      596,49 kB
      Bild Floor installation systems - Impact noise properties | Hager Schweiz

      Floor installation systems - Impact noise properties

      Floor installation systems - Impact noise properties (EN, 07-2023)

      PDF
      578,05 kB
      Bild Floor installation systems - Mechanical stress | Hager Schweiz

      Floor installation systems - Mechanical stress

      Floor installation systems - Mechanical stress (EN, 02-2024)

      PDF
      389,75 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Schweiz

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • DXF Dateien

      Bild DXF Dateien International 2022-11-28 | Hager Schweiz

      DXF Dateien International 2022-11-28

      DXF
      366,77 kB

    • STEP Dateien

      Bild STEP Dateien International 2022-11-28 | Hager Schweiz

      STEP Dateien International 2022-11-28

      STP
      213,46 kB

    • Produkt Zeichnung

      Bild Product drawing | Hager Schweiz

      Product drawing

      Produkt Zeichnung International 2022-10-20

      PDF
      29,31 kB

    • Handbuch

      Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

      Bodeninstallationssysteme - Handbuch: Basiswissen

      Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

      PDF
      99,71 MB
      Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

      Floor installation systems - Handbook: Basic knowledge

      Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

      PDF
      99,70 MB

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Schweiz

      CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2024-08-27

      PDF
      49,71 kB
