    Hager Schalt-/Jalousieaktor 8/4-fach KNX Secure, 16A, C-Last
    EAN-Nr.
    3250610022009
    E-nr.
    405 615 526
    VPE
    1 St.
    Rabattgruppe
    T4
    Data act notice en-GB 2026-09-04
    • Schal­t-Ak­toren

    Schalt-/Jalousieaktor 8/4-fach KNX Secure TYAS604D

    Preis*
    CHF 353.00
    / St. *
    CHF 353.00
    / St. *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Schalt-/Jalousieaktor 8/4-fach KNX Secure

    TYAS604D

    • Zubehör
    • Technische Merkmale
    • catalog.pageproduct.title_sustainability.h2
    • Dokumentationen
    • Weitere Produkte

    product.page.accessories.title

    product.page.accessories.associated-products

  • product.page.accessories.see-more (14)
    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik 1 product.page.accessories.products-available
    • Zube­hör/Er­satz­teile für Bussystem 4 product.page.accessories.products-available
    • Bussys­tem-­Da­ten­schnitt­stelle 1 product.page.accessories.products-available
    • Bussys­tem-­Sys­tem­schnitt­stel­le/­Me­di­en­-­Ga­teway 2 product.page.accessories.products-available
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme 1 product.page.accessories.products-available
    • Bussys­tem-­Li­ni­en­-/­Be­reichs­koppler 1 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik
    • Zube­hör/Er­satz­teile für Bussystem
    • Bussys­tem-­Da­ten­schnitt­stelle
    • Bussys­tem-­Sys­tem­schnitt­stel­le/­Me­di­en­-­Ga­teway
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme
    • Bussys­tem-­Li­ni­en­-/­Be­reichs­koppler
    • Bussys­tem-­Span­nungs­ver­sor­gung
    • TG029

      Überspannungsschutz, 2-polig, KNX
      CHF 186.50  / St.*
    • TG019

      Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
      CHF 604.00  / St.*
    • TG018

      Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
      CHF 122.00  / St.*
    • TGZ181

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
      CHF 172.00  / St.*
    • TGZ185

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
      CHF 858.00  / St.*
    • TYFS122

      USB-Schnittstelle KNX, REG
      CHF 317.00  / St.*
    • TYFS120

      KNX/IP Schnittstelle Secure, REG 1 TE
      CHF 402.00  / St.*
    • TYFS121

      KNX/IP Router Secure, REG 1 TE
      CHF 738.00  / St.*
    • TG008

      Bussteckklemmen KNX, 2 polig, rot/schwarz
      CHF 2.15  / St.*
    • TYFS130

      Linien-/Bereichkoppler, KNX Secure
      CHF 525.00  / St.*
    • TXA111

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
      CHF 426.00  / St.*
    • TXA112

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
      CHF 548.00  / St.*
    • TXA114

      Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
      CHF 566.00  / St.*
    • TYFS110

      Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
      CHF 623.00  / St.*

    Technische Merkmale

    Anschluss­mög­lich­keiten
    • Mit Bussystem KNX
      Ja
    • Mit Bussystem KNX-­Funk
      Nein
    Einstel­lungen
    • Unter­stützten Einstellm­odus
      ETS, easy
    Abmes­sungen
    • Höhe
      90 mm
    • Tiefe
      65 mm
    • Breite in Teilungs­ein­heiten
      4
    Instal­la­tion, Montage
    • Montage auf
      DIN Schiene
    Archi­tektur
    • Bussystem
      KNX Secure
    Werk­stoff
    • Farbe
      Licht­grau
    Ausstat­tung
    • Funk bidi­rek­ti­onal
      Nein
    • Mit Schieber für Hand­schal­tung
      Ja
    Elek­tri­scher Strom
    • Max. Schalt­strom
      16 A
    • Nenn­strom
      16 A
    • Strom­auf­nahme Bus Ruhe
      3 mA
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Glüh­lam­pen­last 230 V Lampe
      2300 - 2300 W
    • Ausgangs­leis­tung
      2300 W
    • 230 V Glüh- und Halo­gen­lampen
      2300 W
    • Glüh­lam­pen­last
      2300 - 2300 W
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • System­span­nung
      30 V DC über Bus
    • Betriebss­pan­nung über Bus
      21 - 32 V
    Sicher­heit
    • Schutzart IP
      IP20
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 45 °C
    Anschluss
    • Anschluss­quer­schnitt bei starrem Leiter
      0.75 - 2.5 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      0.75 - 2.5 mm²
    Data act-­Kon­for­mität
    • Gene­riert Daten
      Ja
    • Daten­typen
      Grund­le­gende Infor­ma­ti­onen, Allge­meine Diagnose, Ein/aus-­Status, Szenen, Soft­wa­re­dia­gnose
    • Daten­for­mate
      KNX (TP)
    • Geschätztes tägli­ches Daten­vo­lumen
      10 KB - 100 KB
    • Daten­ge­ne­rie­rung in Echt­zeit
      Ja
    • Auf dem Gerät gespei­cherte Daten
      Nein

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    PEP - Heating actuator 6 channels KNX, with regulation, 24/230V (English)
    PDF
    266,23 kB
    REACH declaration TYAS604D
    PDF
    RoHS Report TYAS604D
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild TYAS604D | Hager Schweiz

      Produktbild TYAS604D

    • GeneratedProductDatasheet

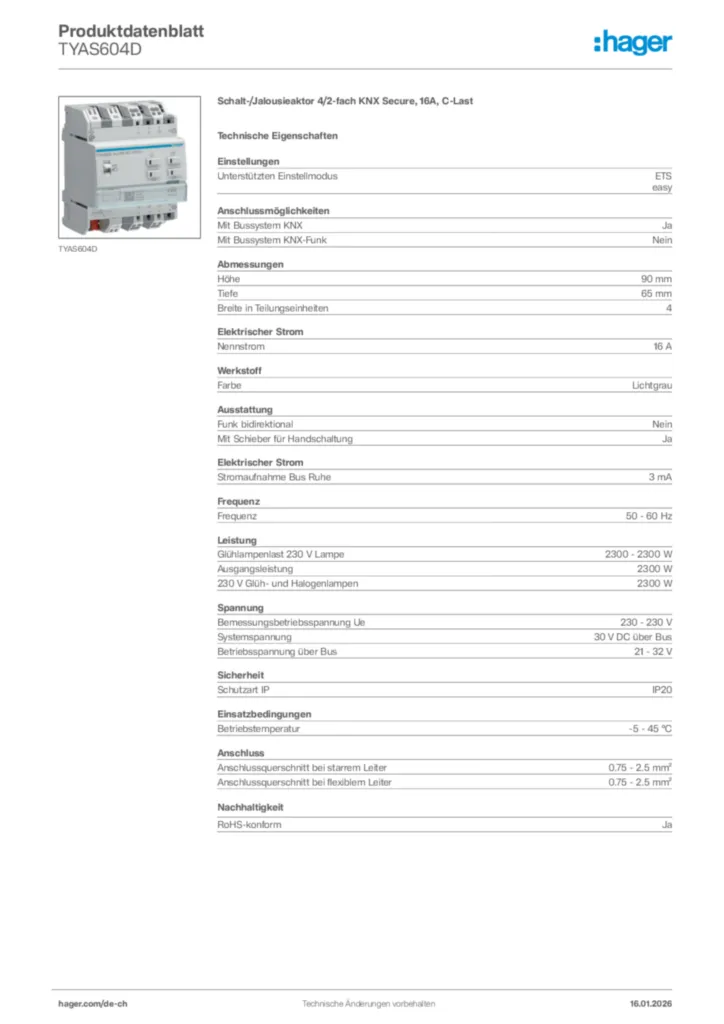

      Bild Hager Produktdatenblatt TYAS604D | Hager Schweiz

      Hager Produktdatenblatt TYAS604D

      Schalt-/Jalousieaktor 4/2-fach KNX Secure, 16A, C-Last

      PDF

    • Bedienungs- & Montageanleitungen

      Bild Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2026-05-11 | Hager Schweiz

      Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2026-05-11

      PDF
      5,05 MB

    • ProductMaintenanceManual

      Bild Handbuch de-AT, de-DE, de-CH 2025-02-21 | Hager Schweiz

      Handbuch de-AT, de-DE, de-CH 2025-02-21

      PDF
      1,47 MB
      Bild Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21 | Hager Schweiz

      Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21

      PDF
      1,54 MB
      Bild Handbuch fr-FR, fr-BE, fr-CH 2025-02-21 | Hager Schweiz

      Handbuch fr-FR, fr-BE, fr-CH 2025-02-21

      PDF
      1,53 MB
      Bild Handbuch it-IT, it-CH 2025-02-21 | Hager Schweiz

      Handbuch it-IT, it-CH 2025-02-21

      PDF
      1,54 MB

    • Software

      Bild KNX Product database TYAS604D | Hager Schweiz

      KNX Product database TYAS604D

      KNX Produktdatenbank International 2025-11-13

      KNXPROD
      485,00 kB

    • Dokumentationen

      Bild Applikationshandbuch de-DE, de-CH, de-AT 2026-08-24 | Hager Schweiz

      Applikationshandbuch de-DE, de-CH, de-AT 2026-08-24

      PDF
      3,99 MB
      Bild Applikationshandbuch de-DE 2023-03-22 | Hager Schweiz

      Applikationshandbuch de-DE 2023-03-22

      PDF
      4,50 MB
      Bild Applikationshandbuch en-GB 2026-08-24 | Hager Schweiz

      Applikationshandbuch en-GB 2026-08-24

      PDF
      3,93 MB
      Bild Applikationshandbuch fr-BE, fr-FR, fr-CH 2026-08-24 | Hager Schweiz

      Applikationshandbuch fr-BE, fr-FR, fr-CH 2026-08-24

      PDF
      3,95 MB
      Bild Applikationshandbuch fr-FR 2023-03-29 | Hager Schweiz

      Applikationshandbuch fr-FR 2023-03-29

      PDF
      10,77 MB

    • SupportDataActNotice

      Bild Data act notice en-GB 2026-09-04 | Hager Schweiz

      Data act notice en-GB 2026-09-04

      URL

    • Normen & Umweltinformationen

      Bild Konformitätserklärung en-GB 2025-05-20 | Hager Schweiz

      Konformitätserklärung en-GB 2025-05-20

      PDF
      265,31 kB
      Bild Konformitätserklärung en-GB 2025-05-20 | Hager Schweiz

      Konformitätserklärung en-GB 2025-05-20

      PDF
      265,89 kB
