Schalt-/Jalousieaktor 2/1-fach KNX easy, 6A, UP TXB602F
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Anzahl von Jalousie-/Rollladenausgängen1
-
MontageartUnterputz
-
Anzahl Module0
-
Meldeleuchteja
-
Bemessungsbetriebsspannung Ue230 V
-
Nennstrom6 A
-
Max. Schaltleistung bei230 V AC
-
Betriebsspannung über Bus21…32 V DC
-
Systemspannung30V DC über Bus
-
Stromaufnahme Bus (Datentransfer)7 mA
-
Stromaufnahme Bus (Ruhe)5 mA
-
Anzahl Eingangsstromkreise0
-
max. Schaltstrom6 A
-
Maximaler Durchgangsstrom6 A
-
Nennstrom6 A
-
Schaltstrom bei cos φ = 0,8max. 6 A
-
Haltestrom in AC1 für den Kontakt Stromverlauf oder zone 16 A
-
Höhe installiertes Produkt44 mm
-
Abmessungen (dxH)44 x 43 x 22 mm
-
Breite Reiheneinbaugerät (REG)0 TE
-
Höhe44 mm
-
Max. Last für elektronische Trafos500 W
-
Gesamtverlustleistung unter Nennstrom0.5 W
-
Ausgangsleistung500 W
-
Max. Schaltleistung1200 W
-
konventionelle Trafos500 VA
-
Elektronische Trafos500 W
-
Eingangs-Abtastspannung12 V DC
-
Farbelichtgrau
-
Leuchtstofflampen mit EVG6 x 48 W
-
Leuchtstofflampen unkompensiert500 VA
-
Energiesparlampen13 W
-
Leistung Energiesparlampen5 x 13W
-
Max. Leuchtstofflampenlast (Serienschalt.)6 x 48W
-
Max. Anzahl von LED/ESL Lampen5
-
Leistung LED65 W
-
Max. Glühlampenlast500 W
-
230 V Glüh- und Halogenlampen500 W
-
Leiterquerschnitt (flexibel)0.75…2.5 mm²
-
Leiterquerschnitt (starr)0.75…2.5 mm²
-
Kontaktanzahl2
-
Busankopplermit integriertem Busankoppler
-
Anschlussartmit Schraubklemmen
-
Unterstützten Einstellmodussystem
-
Busankopplung inklusiveJa
-
Anzahl der Ausgänge2
-
Modulare ErweiterungsmöglichkeitNein
-
Differenzierungsmerkmal 3 - Vertriebmit Schraubklemmen
-
SchutzartIP20
-
Betriebstemperatur-5…45 °C
-
Lager-/Transporttemperatur-20…70 °C
-
Haupt-DesignlinieKNX
Downloads
-

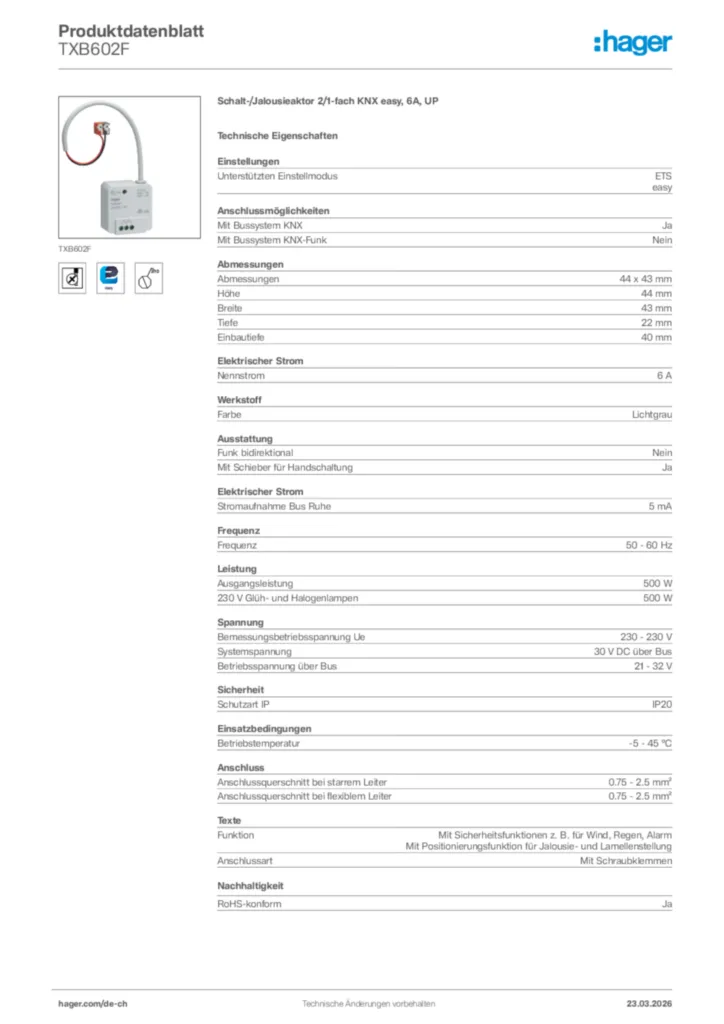

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild TXB602F
-
Bedienungsanleitung
Bedienungsanleitung für TXB602F
PDF600 KB -
Technische Informationen
Technische Information für TXB602F
PDF443 KB -
KNX Produktdatenbank
Produktdatenbank für TXB602F
KNXPROD288 KB -
Applikationshandbuch
Applikationsbeschreibung für TXB602F
PDF8 MB -
Konformitätserklärung
EU-Konformitätserklärung für TXB602F
Declaration
PDF127 KB -
RoHS Report
Schadstoff-Richtlinien für TXB602F
RoHS-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für TXB602F
REACH-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
