Impuls Gateway KNX, 3 Eingänge, IP44 TXE773
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
MontageartAufputz / Aufbau
-
Eingangsspannung30 V
-
Betriebsspannung über Bus21…32 V DC
-
Systemspannung30V DC über Bus
-
Stromaufnahme Bus (Datentransfer)6 mA
-
Anzahl Eingangsstromkreise3
-
Breite85 mm
-
Gesamtverlustleistung unter Nennstrom0 W
-
Verlustleistung pro Spule180 mW
-
Lebensdauer Batterie [Jahre]≈ 15
-
Externe Spannungsversorgung des Impulsgebers4 V DC
-
Bussystem-Ankoppler Ausführungsonstige
-
Leiterquerschnitt (flexibel)0.2…1.5 mm²
-
Leiterquerschnitt (starr)0.2…1.5 mm²
-
Busankopplermit integriertem Busankoppler
-
Anschlussartmit Steckklemmen
-
Unterstützten Einstellmodussystem
-
Impulsdauer5 ms
-
Differenzierungsmerkmal 3 - Vertriebmit integriertem Busankoppler
-
SchutzartIP44
-
Betriebstemperatur-20…55 °C
-
Primärenergieartensonstige
-
Lager-/Transporttemperatur-20…70 °C
-
Haupt-DesignlinieKNX
-
HinweistextHinweis: Bei Anschluss an einen Stromzähler ist ein Kabel mit doppelter/verstärkter Isolierung (min. 1 mm² Leiterquerschnitt) zu verwenden.
Downloads
-

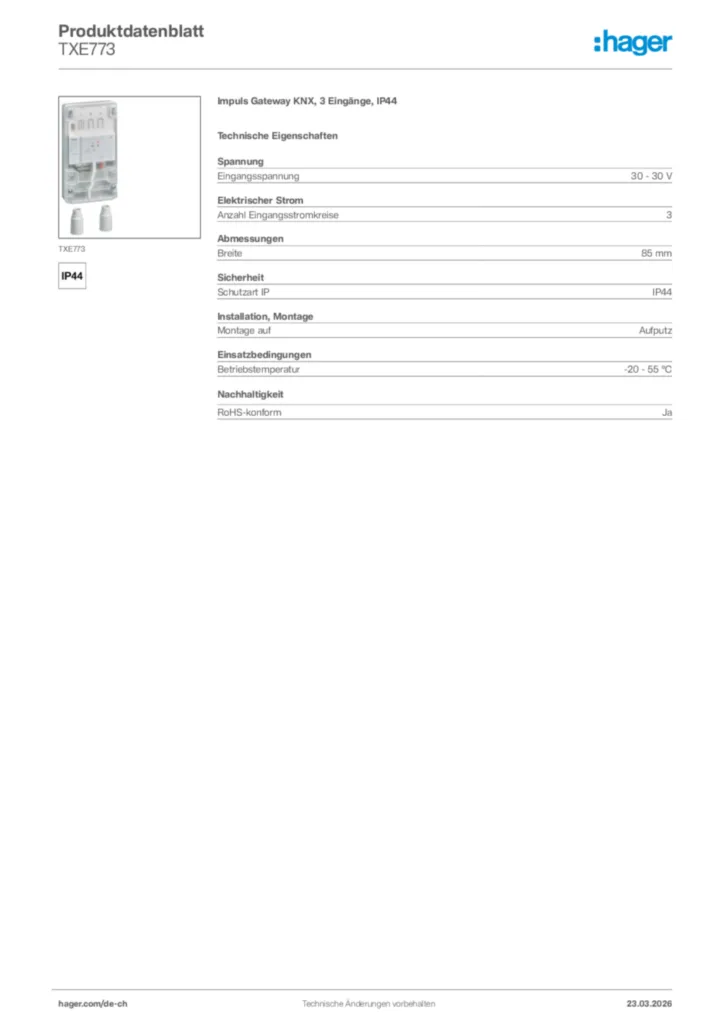

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild TXE773
-
Bedienungsanleitung
Bedienungsanleitung für TXE773
PDF1 MB -
KNX Produktdatenbank
Produktdatenbank für TXE773
KNXPROD95 KB -
Applikationshandbuch
Applikationsbeschreibung für TXE773
PDF1 MB -
RoHS Report
Schadstoff-Richtlinien für TXE773
REACH-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für TXE773
RoHS-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
