Überspannungsableiter 4 polig 40kA Typ 2 TT System mit Defektanzeige SPN418
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 5 Produkte verfügbar
Optionales Zubehör
-
KDN380APhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 12 Module
19.50 CHF / Stück* -
KDN380BPhasenschiene 3 polig mit Gabelanschluss 16mm² 80A 57 Module
80.80 CHF / Stück* -
KDN480B
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
109.50 CHF / Stück* -
KDN363FPhasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
21.95 CHF / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
26.00 CHF / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module4
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Bemessungsspannung Uc nach IEC61643-1275 V
-
Schutzpegel Up nach IEC61643-11,50 kV
-
Schutzpegel Up L-PE/N-PE IEC61643-111,50 kV
-
Schutzpegel Up L-N/PEN IEC61643-111500 V
-
VersorgungsspannungsartAC
Elektrischer Strom
-
Nennableitstrom In 8 - 20 µs L-N(PEN)/N-PE IEC6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe90 mm
-
Breite72 mm
-
Tiefe67 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 60 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktNein
Normen
-
Anforderungsklasse IEC61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

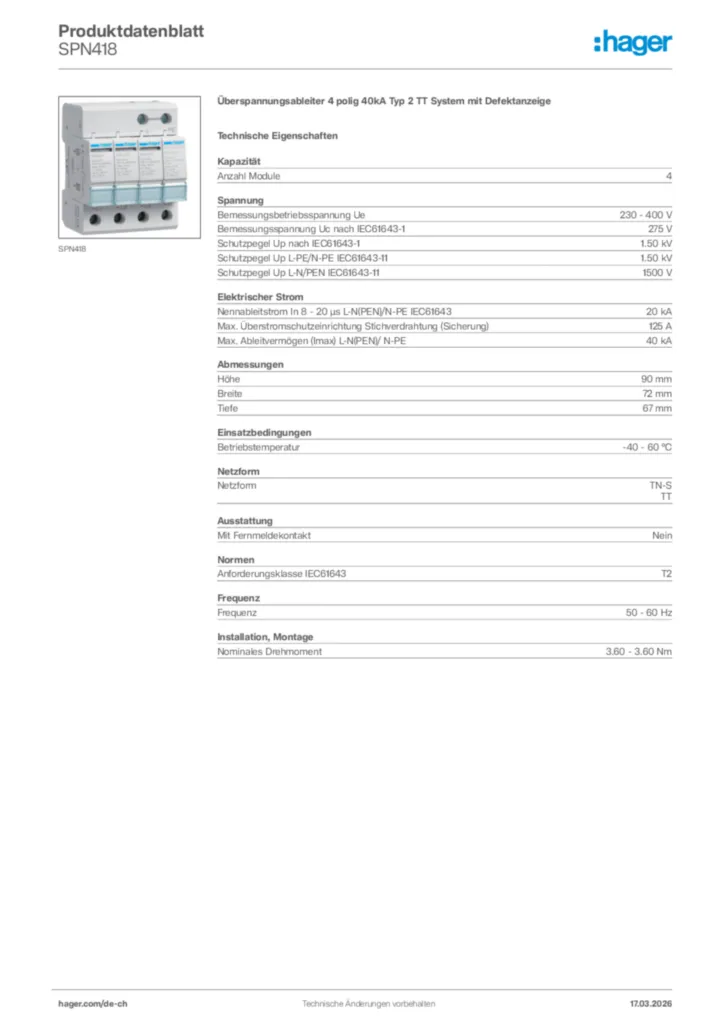

Produktbild SPN418
-
Product datasheet
Hager Produktdatenblatt SPN418
Überspannungsableiter 4 polig 40kA Typ 2 TT System mit Defektanzeige
PDF -
Montageanleitung
Montageanleitung für SP315N, SP415N, SPN315, SPN415 - Überspannungsableiter (CS-DE-EN-FR, Stand: 04.2015)
Montageanleitung cs-CZ, en-GB, fr-FR, de-DE 2015-04-13
PDF950,45 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-11-09
PDF571,86 kB
