Leitungsschutzschalter Hager MCB 2P 415V Typ D 50A Icu 25kA 2TE NSN250

EAN-Nr.
3250614646263
E-nr.
807 854 054
VPE
1 Stück

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

Leitungsschutzschalter Hager MCB 2P 415V Typ D 50A Icu 25kA 2TE

NSN250

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (13)
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Phasen­tren­nungs­funk­ti­onen 1 Produkte verfügbar
    • Klem­me­n­ab­de­ckung 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Phasen­tren­nungs­funk­ti­onen
    • Klem­me­n­ab­de­ckung
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Schutz­kap­pe/-­streifen für Phasen­schiene
    • Modu­lare Phasen­schiene
    • Elek­tri­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
       14.35 CHF  / Stück*
    • MZN121

      Phasenabschottung für Leitungsschutzschalter 10kA
       3.10 CHF  / Set*
    • MZN120

      Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
       1.15 CHF  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
       56.80 CHF  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
       59.90 CHF  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
       56.80 CHF  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       26.25 CHF  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
       22.65 CHF  / Stück*
    • KZN023

      Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
       9.45 CHF  / 10 Stück*
    • KDN263A

      Phasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
       14.00 CHF  / Stück*
    • KDN280B

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
       60.30 CHF  / Stück*
    • KDN280A

      Phasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
       14.40 CHF  / Stück*
    • MZN173

      Neutralleitertrenner 63A
       13.50 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      50 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics bei 230 V AC nach IEC60947-2
      15 kA
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
      10 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400 V AC IEC60947-2
      15 kA
    • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230 V AC IEC60947-2
      30 kA
    Archi­tektur
    • Polart
      2P
    • Auslö­se­cha­rak­te­ristik
      D
    Kapa­zität
    • Anzahl Module
      2
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2,80 - 2,80 Nm
    • Nomi­nales Dreh­mo­ment
      2,80 - 2,80 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      415 - 415 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      6000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 25 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 35 mm²
    Sicher­heit
    • Schutzart IP
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC60664 / IEC60947-2
      2
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      10,60 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      4000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      20000
    Anschluss­mög­lich­keiten
    • Anschluss-/­Ste­ckertyp
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      83 mm
    • Breite
      35 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    Zertifizierungen und Dokumente

    Hager REACH declaration NSN250
    PDF
    Hager RoHS Report NSN250
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild NSN250 | Hager Schweiz

      Produktbild NSN250

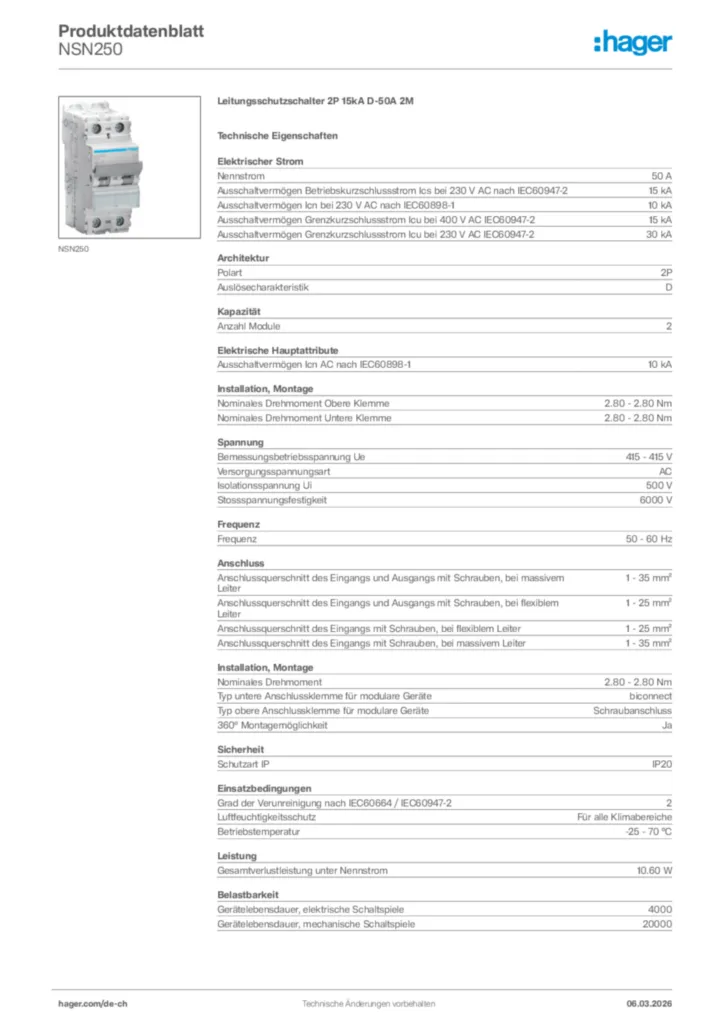

    • Product datasheet

      Bild Hager Produktdatenblatt NSN250 | Hager Schweiz

      Hager Produktdatenblatt NSN250

      Leitungsschutzschalter 2P 15kA D-50A 2M

      PDF

    • Konformitätserklärung

      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      650,27 kB
      Bild UKCA Declaration of Conformity | Hager Schweiz

      UKCA Declaration of Conformity

      Konformitätserklärung en-GB 2024-10-02

      PDF
      653,93 kB
    Mehr Downloads
