    • MCB316
    EAN-Nr.
    3250614324437
    E-nr.
    805 079 014
    VPE
    1 Stück

    Leitungsschutzschalter Hager MCB quickconnect 3P 3 230V Typ B 16A Icn 6kA 4TE MCB316

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden
    Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.

    Wählen Sie einen Grosshandel

    Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter Hager MCB quickconnect 3P 3 230V Typ B 16A Icn 6kA 4TE

    MCB316

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Dokumentationen
    Produktdatenblatt herunterladen

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • LZ060

      Distanzstück für Wärmeentlastung
       1.45 CHF  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      3x 1P+N
    • Auslö­se­cha­rak­te­ristik
      B
    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC60898-1
      6 kA
    • Ausschalt­ver­mögen Icn bei 230 V AC nach IEC60898-1
      6 kA
    • Einstel­lung des ther­mi­schen Auslö­sers in AC
      1,13 - 1,45 A
    • Nenn­strom bei -25°C
      21,13 A
    • Nenn­strom bei -20°C
      20,71 A
    • Nenn­strom bei -15°C
      20,29 A
    • Nenn­strom bei -10°C
      19,86 A
    • Nenn­strom bei -5°C
      19,42 A
    • Nenn­strom bei 0°C
      18,97 A
    • Nenn­strom bei 5°C
      18,51 A
    • Nenn­strom bei 10°C
      18,03 A
    • Nenn­strom bei 15°C
      17,55 A
    • Nenn­strom bei 20°C
      17,05 A
    • Nenn­strom bei 25°C
      16,53 A
    • Nenn­strom bei 30°C
      16 A
    • Nenn­strom bei 35°C
      15,75 A
    • Nenn­strom bei 40°C
      15,49 A
    • Nenn­strom bei 45°C
      15,23 A
    • Nenn­strom bei 50°C
      14,97 A
    • Nenn­strom bei 55°C
      14,70 A
    • Nenn­strom bei 60°C
      14,42 A
    • Nenn­strom bei 65°C
      14,14 A
    • Nenn­strom bei 70°C
      13,86 A
    Elek­tri­sche Haupt­at­tri­bute
    • Ausschalt­ver­mögen Icn AC nach IEC60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Untere Klemme
      2 - 2 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      quick­connect
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect, quick­busbar
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoss­s­pan­nungs­fes­tig­keit
      4000 V
    • Über­span­nungs­ka­te­gorie gemäss IEC60947-1 2.5.60 Tabelle H1
      3
    Frequenz
    • Frequenz
      50 - 60 Hz
    Kapa­zität
    • Anzahl Module
      4
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      10,12 W
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 40 °C
    • Höhe über N.N.
      2000 m
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      2000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      2000
    Sicher­heit
    • Schutzart IP
      IP20
    Anschluss
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      1 - 16 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      1 - 10 mm²
    Anschluss­mög­lich­keiten
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    Abmes­sungen
    • Höhe
      86 mm
    • Breite
      71 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    Hager REACH declaration MCB316
    PDF
    Hager RoHS Report MCB316
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

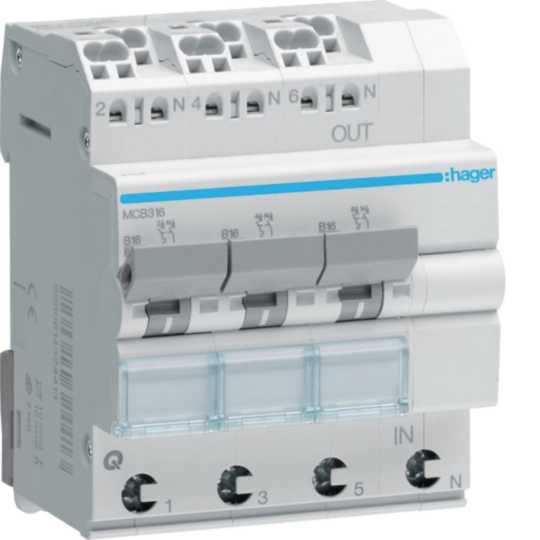

      Bild MCB316 | Hager Schweiz

      Produktbild MCB316

    • Produktdatenblatt

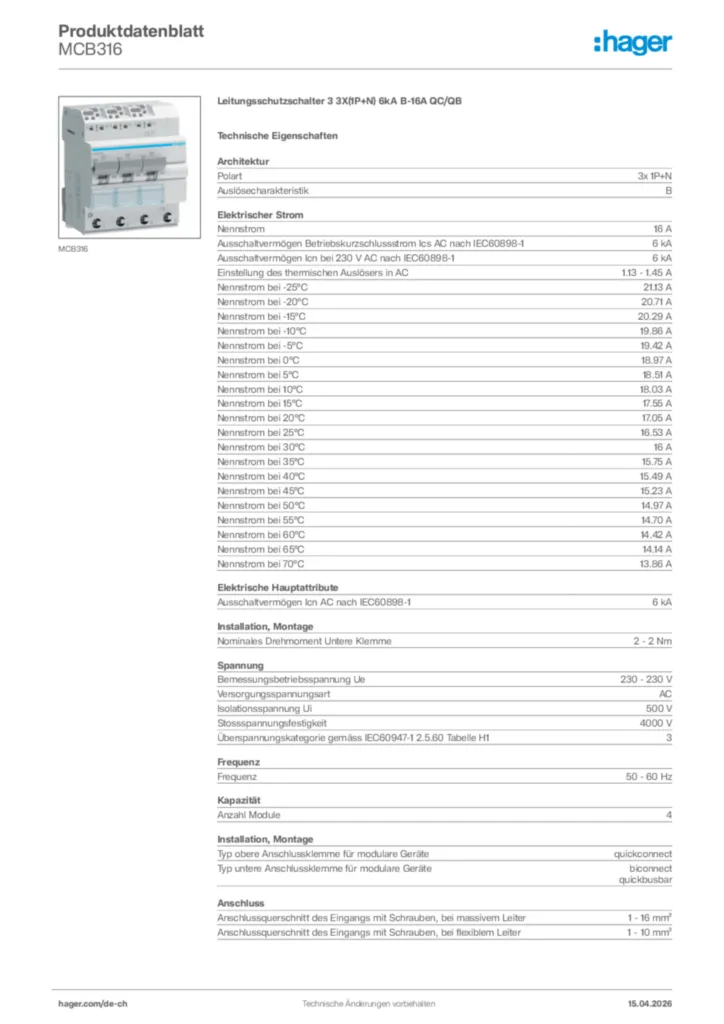

      Bild Hager Produktdatenblatt MCB316 | Hager Schweiz

      Hager Produktdatenblatt MCB316

      Leitungsschutzschalter 3 3X(1P+N) 6kA B-16A QC/QB

      PDF

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2024-05-16 | Hager Schweiz

      Konformitätserklärung en-GB 2024-05-16

      PDF
      399,65 kB
    Mehr Downloads
